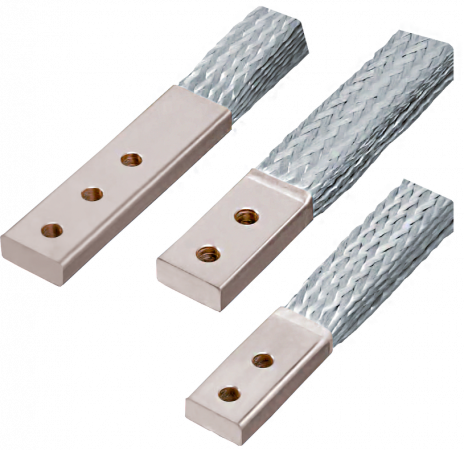

Spojky z plochých měděných pásků se zúženými koncovkami

Vodivé spojky ze splétaných plochých pásků se zúženou a prodlouženou připojovací plochou. Na vyžádání lze dodat i koncovky postříbřené. Vhodné pro pružné, vodivé spojení s vysokým proudovým zatížením.
Dostupnost: Na dotaz
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Jaroš
Ing. Jan Jaroš
Technicko-obchodní specialista multifunkčních měřicích přístrojů, vypínačů a automatických přepínačů SOCOMEC a splétaných spojek a pásků COREX.

Popis výrobku

Spojky pro vysoké proudy ze splétaných pásků s úzkými koncovkami

  • Materiál: Elektrotechnická měď (Cu ETP UNI 5649-71), pocínovaná měď
  • Průměr drátků: 0,20 mm (flexibilní)
  • Koncovky: lisované pod tlakem, měděné, pocínované nebo postříbřené
  • Průřez: 300 až 1000 mm2
  • Proudové zatížení: 800 až 1900 A
  • Jiné rozměry spojek je možné dodat na vyžádání nebo dle dodaného výkresu




Rozšířené informace

Spojky pro vysoké proudy ze splétaných pásků s úzkými koncovkami

Schéma - spojka z měděných pásků se zúženými koncovkami
Postříbřené koncovkyPocínované koncovkyPrůřez
[mm2]
Délka
konc.
A
[mm]
Šířka
B
[mm]
Tloušťka
S
[mm]
Délka
L
[mm]
Průměr
otvorů
D
[mm]
Typ
vrtání
Proud.
zatížení
AC [A]
CSA 300-400/35 CSS 300-400/35   300 100 35 16,0 400 13 W2x40   800
CSA 300-400/40 CSS 300-400/40   300 100 40 14,5 400 13 W2x40   850
CSA 300-400/45 CSS 300-400/45   300 100 45 13,5 400 13 W2x40   900
CSA 300-400/50 CSS 300-400/50   300 100 50 12,5 400 13 W2x50   950
CSA 400-400/35 CSS 400-400/35   400 100 35 20,0 400 13 W2x40   850
CSA 400-400/40 CSS 400-400/40   400 100 40 17,0 400 13 W2x40   900
CSA 400-400/45 CSS 400-400/45   400 100 45 16,0 400 13 W2x40   950
CSA 400-400/50 CSS 400-400/50   400 100 50 14,5 400 13 W2x50 1000
CSA 500-400/40 CSS 500-400/40   500 100 40 21,0 400 13 W2x40 1000
CSA 500-400/45 CSS 500-400/45   500 100 45 19,0 400  13 W2x40 1100
CSA 500-400/50 CSS 500-400/50   500 100 50 17,5 400 13 W2x50 1200
CSA 500-450/55 CSS 500-450/55   500 120 55 16,0 450 13 W2x60 1300
CSA 600-400/40 CSS 600-400/40   600 100 40 24,5 400 13 W2x40 1100
CSA 600-400/45 CSS 600-400/45   600 100 45 22,0 400 13 W2x40 1150
CSA 600-400/50 CSS 600-400/50   600 100 50 20,5 400 13 W2x50 1200
CSA 600-450/55 CSS 600-450/55   600 120 55 19,0 450 13 W2x60 1300
CSA 600-450/60 CSS 600-450/60   600 120 60 17,5 450 13 W2x60 1400
CSA 700-400/40 CSS 700-400/40   700 100 40 28,0 400 13 W2x40 1150
CSA 700-400/45 CSS 700-400/45   700 100 45 25,5 400 13 W2x40 1250
CSA 700-400/50 CSS 700-400/50   700 100 50 23,0 400 13 W2x50 1350
CSA 700-450/55 CSS 700-450/55   700 120 55 21,5 450 13 W2x60 1450
CSA 700-450/60 CSS 700-450/60   700 120 60 20,0 450 13 W2x60 1550
CSA 800-400/40 CSS 800-400/40   800 100 40 36,0 400 13 W2x40 1250
CSA 800-400/45 CSS 800-400/45   800 100 45 32,0 400 13 W2x40 1350
CSA 800-400/50 CSS 800-400/50   800 100 50 28,5 400 13 W2x50 1450
CSA 800-450/55 CSS 800-450/55   800 120 55 26,5 450 13 W2x60 1600
CSA 800-450/60 CSS 800-450/60   800 120 60 24,5 450 13 W2x60 1700
CSA 900-400/40 CSS 900-400/40   900 100 40 37,0 400 13 W2x40 1350
CSA 900-400/45 CSS 900-400/45   900 100 45 33,5 400 13 W2x40 1450
CSA 900-400/50 CSS 900-400/50   900 100 50 30,0 400 13 W2x50 1600
CSA 900-450/55 CSS 900-450/55   900 120 55 27,5 450 13 W2x60 1700
CSA 900-450/60 CSS 900-450/60   900 120 60 25,5 450 13 W2x60 1800
CSA 1000-450/50 CSS 1000-450/50 1000 100 50 33,0 450 13 W2x50 1700
CSA 1000-450/55 CSS 1000-450/55 1000 120 55 30,0 450 13 W2x60 1800
CSA 1000-500/60 CSS 1000-500/60 1000 120 60 28,0 500 13 W2x60 1850
CSA 1000-500/70 CSS 1000-500/70 1000 120 70 24,0 500 13 W2x60 1900

Poznámka: Údaje o proudové zatížitelnosti jsou informativní. Dle požadavku zákazníka je možno dodat spojky i jiných rozměrů a vrtání než je uvedeno v tabulce.
