Spojky z plochých pásků se širokou koncovkou

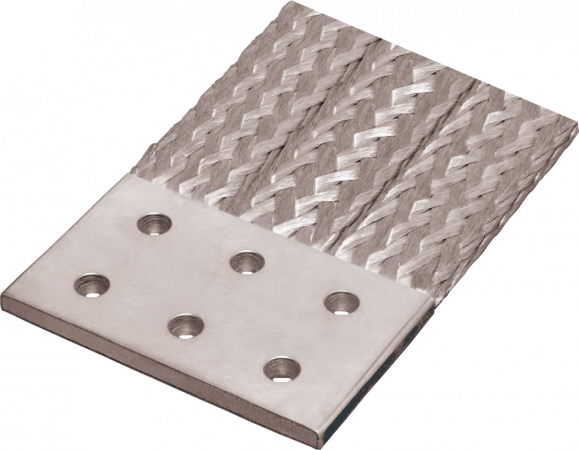

Spojky složené ze splétaných měděných pásků se širokou koncovkou. Na vyžádání lze dodat i koncovky postříbřené. Vhodné pro pružné, vodivé spojení s vysokým proudovým zatížením od 2200 do 4200 A.
Dostupnost: Na dotaz
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Jaroš
Ing. Jan Jaroš
Technicko-obchodní specialista multifunkčních měřicích přístrojů, vypínačů a automatických přepínačů SOCOMEC a splétaných spojek a pásků COREX.

Popis výrobku

Spojky pro vysoké proudy ze splétaných pásků pro připojení velkých transformátorů

  • Materiál: Elektrotechnická měď (Cu ETP UNI 1977-78:2000), pocínovaná nebo holá měď
  • Průměr drátků: 0,20 mm (flexibilní) nebo 0,10 mm (velmi flexibilní)
  • Koncovky: lisované pod tlakem, měděné, pocínované nebo postříbřené
  • Průřez: 800 až 3000 mm2
  • Proudové zatížení: 2200 až 4200 A
  • Jiné rozměry spojek je možné dodat na vyžádání nebo dle dodaného výkresu




Rozšířené informace

Spojky pro vysoké proudy ze splétaných pásků pro připojení velkých transformátorů

Schéma - spojky z plochých pásků se širokou koncovkou
ProvedeníPrůřez
[mm2]
A
[mm]
B
[mm]
S
[mm]
L
[mm]
Průměr
otvorů
[mm]
Typ
vrtání
Proud.
zatížení
AC [A]
Holá měďPocínovaná měď
CRS 800-450/150 CSS 800-450/150   800 120 150 12,5 450 13 W7 2200
CRS 800-450/160 CSS 800-450/160   800 120 160 12,0 450 13 W8 2400
CRS 800-500/180 CSS 800-500/180   800 120 180 11,0 500 13 W8 2500
CRS 800-500/200 CSS 800-500/200   800 120 200 10,0 500 13 W9 2700
CRS 1000-500/150 CSS 1000-500/150 1000 120 150 14,0 500 13 W7 2400
CRS 1000-500/160 CSS 1000-500/160 1000 120 160 14,5 500 13 W8 2500
CRS 1000-500/180 CSS 1000-500/180 1000 120 180 13,0 500 13 W8 2650
CRS 1000-500/200 CSS 1000-500/200 1000 120 200 11,0 500 13 W9 2800
CRS 1200-500/150 CSS 1200-500/150 1200 120 150 16,0 500 13 W7 2500
CRS 1200-500/160 CSS 1200-500/160 1200 120 160 15,0 500 13 W8 2650
CRS 1200-500/180 CSS 1200-500/180 1200 120 180 14,0 500 13 W8 2800
CRS 1200-500/200 CSS 1200-500/200 1200 120 200 13,0 500 13 W9 3000
CRS 1500-500/150 CSS 1500-500/150 1500 120 150 19,0 500 15 W7 2700
CRS 1500-500/160 CSS 1500-500/160 1500 120 160 18,0 500 15 W8 2900
CRS 1500-500/180 CSS 1500-500/180 1500 120 180 16,5 500 15 W8 3000
CRS 1500-500/200 CSS 1500-500/200 1500 120 200 15,0 500 15 W9 3100
CRS 1800-500/150 CSS 1800-500/150 1800 120 150 21,5 500 15 W7 2850
CRS 1800-500/160 CSS 1800-500/160 1800 120 160 20,0 500 15 W8 3000
CRS 1800-500/180 CSS 1800-500/180 1800 120 180 18,5 500 15 W8 3200
CRS 1800-500/200 CSS 1800-500/200 1800 120 200 17,5 500 15 W9 3300
CRS 2000-500/150 CSS 2000-500/150 2000 120 150 24,0 500 15 W7 3100
CRS 2000-500/160 CSS 2000-500/160 2000 120 160 23,0 500 15 W8 3200
CRS 2000-500/180 CSS 2000-500/180  2000 120 180 21,5 500 15 W8 3400
CRS 2000-500/200 CSS 2000-500/200 2000 120 200 20,0 500 15 W9 3500
CRS 2000-600/220 CSS 2000-600/220 2000 140 220 18,5 600 15 W9 3600
CRS 2500-500/150 CSS 2500-500/150 2500 120 150 28,0 500 15 W7 3200
CRS 2500-500/160 CSS 2500-500/160 2500 120 160 26,0 500 15 W8 3400
CRS 2500-500/180 CSS 2500-500/180 2500 120 180 23,5 500 15 W8 3600
CRS 2500-500/200 CSS 2500-500/200 2500 120 200 22,0 500 15 W9 3800
CRS 2500-600/220 CSS 2500-600/220 2500 140 220 20,5 600 15 W9 4000
CRS 3000-500/150 CRS 3000-500/150 3000 120 150 34,0 500 15 W7 3500
CRS 3000-500/160 CRS 3000-500/160 3000 120 160 32,0 500 15 W8 3700
CRS 3000-500/180 CRS 3000-500/180 3000 120 180 29,0 500 15 W8 3900
CRS 3000-500/200 CRS 3000-500/200 3000 120 200 27,0 500 15 W9 4000
CRS 3000-600/220 CRS 3000-600/220 3000 140 220 25,0 600 15 W9 4200

Poznámka: Údaje o proudové zatížitelnosti jsou informativní. Dle požadavku zákazníka je možno dodat spojky i jiných rozměrů a vrtání než je uvedeno v tabulce.
