Přístrojové adaptéry
Adaptéry v sobě kombinují bezpečnost a mnoho inovovaných detailů. Jsou přizpůsobeny na různé rozměry přípojnic a nabízí nové možnosti aplikace s vynikající ochranou proti dotyku živých částí. Adaptéry s lištou DIN určené pro připojení např. modulárního jističe na přípojnicový systém.
Cena od 153 Kč
od 185,13 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (13)
Dotaz na produktPorovnat
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA a přípojnicových systémů WÖHNER.
Varianty k produktu Přístrojové adaptéry (13)
Adaptér 30Compact 5P
Adaptér 1P,18x160Přípojnicová podpora bez elektr. připojení; rozměry: 18 x 160 x 54 mm; tep. odolnost 125°C; samozhášivost dle UL94;
Pro přípojnice: 12 x 5 mm;
Pro přípojnice: 12 x 5 mm;
Adaptér 30Compact 3P

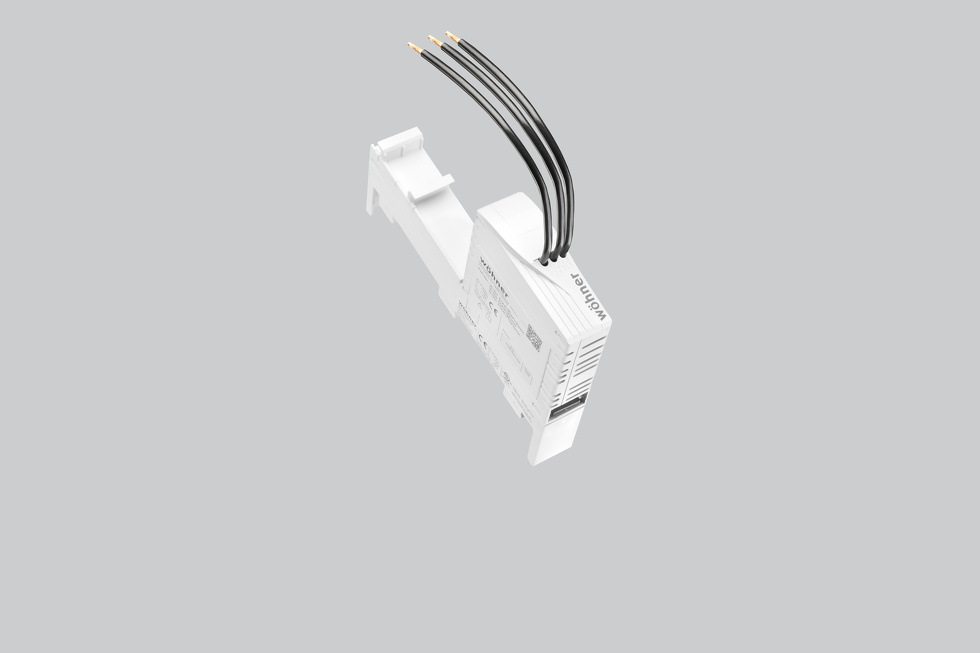

Adaptér EQUES-2 části 16A,22,5x160, 1DINAdaptér 16A (IEC)/12,5 A(UL), 3-pólový, 2 části; 1 pevná montážní lišta; vodiče AWG 14 (2,5mm2); přihráda na pojistky a rozhraní CrossLink; rozměry: 22,5 x 160 x 122 mm; použité pojistky: 10x38 nebo třídy CC; tep. odolnost 125°C; samozhášivost dle UL94;
Pro přípojnice: 12 x 5, 10 mm;
Pro přípojnice: 12 x 5, 10 mm;
OBJ: 36001.000
EAN: 4021267360016
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Adaptér 30Compact 5P
Adaptér EQUES 32A, 18x160Adaptér 32A (IEC), 1-pólový; 1 pevná montážní lišta; rozměry: 18 x 160 x 82 mm; tep. odolnost 125°C; samozhášivost dle UL94;
Pro přípojnice: 12 x 5 mm;
Pro přípojnice: 12 x 5 mm;
Adaptér 30Compact 3P

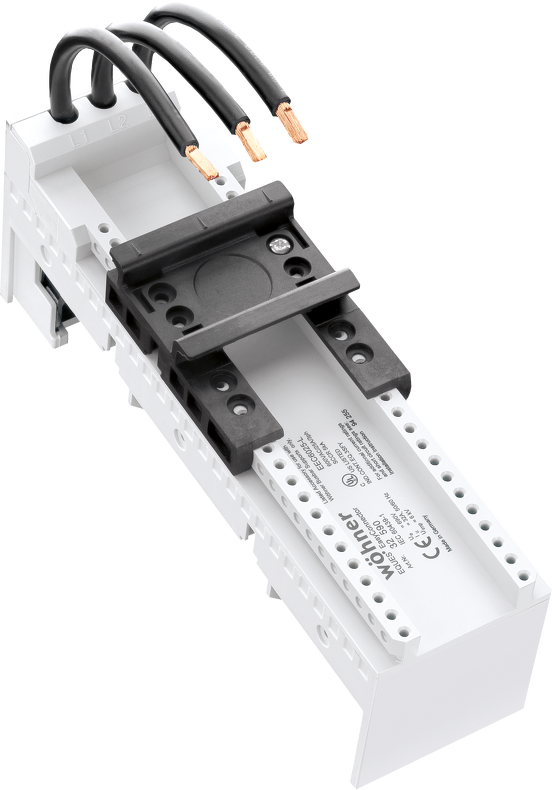

Adaptér EQUES 32A, 45x160Adaptér 32A (IEC)/25A (UL), 3-pólový; 1 nastavitelná montážní lišta; vodiče AWG 10 (6mm2); rozměry: 45 x 160 x 63 mm; tep. odolnost 125°C; samozhášivost dle UL94;
Pro přípojnice: 12 x 5, 10 mm;
Pro přípojnice: 12 x 5, 10 mm;
Adaptér 30Compact 5P
Adaptér EQUES 63A, 18x160Adaptér 63A (IEC), 1-pólový; 1 pevná montážní lišta; rozměry: 18 x 160 x 73 mm; tep. odolnost 125°C; samozhášivost dle UL94;
Pro přípojnice: 12 x 5 mm;
Pro přípojnice: 12 x 5 mm;
OBJ: 32630.000
EAN: 4021267326302
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Adaptér 30Compact 3P
Adaptér EQUES 63A, 54x160Adaptér 63A (IEC)/65A (UL), 3-pólový; 1 nastavitelná montážní lišta; vodiče AWG 8 (10mm2); rozměry: 54 x 160 x 63 mm; tep. odolnost 125°C; samozhášivost dle UL94;
Pro přípojnice: 12 x 5, 10 mm;
Pro přípojnice: 12 x 5, 10 mm;
Adaptér 30Compact 3P

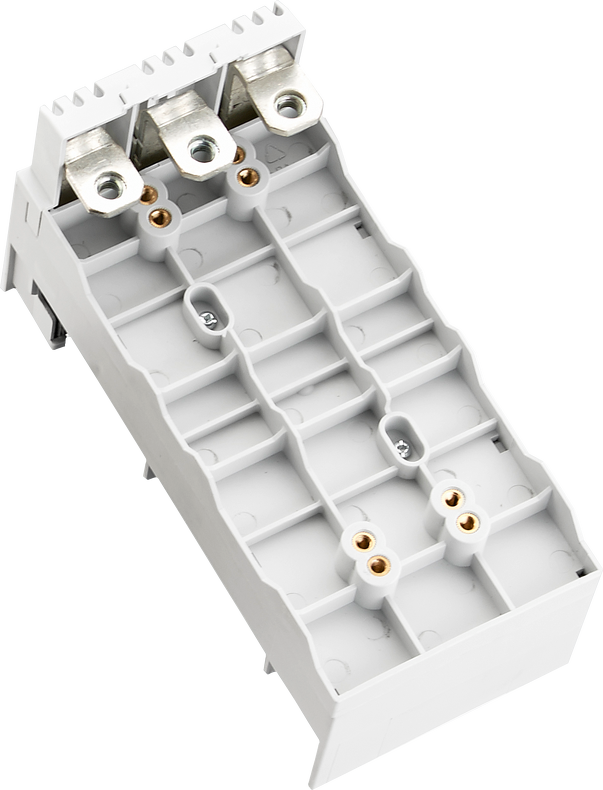

Adaptér EQUES 160A, 76x160Adaptér 160A (IEC, UL), 3-pólový; pro Siemens 3VA1 a 3VT160, připojení shora; rozměry: 76 x 160 x 63 mm; tep. odolnost 125°C; samozhášivost dle UL94;
Pro přípojnice: 12 x 5, 10 mm;
Pro přípojnice: 12 x 5, 10 mm;
OBJ: 32661.000
EAN: 4021267326616
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Adaptér 30Compact 5P
Modul k adaptéru PE, 9x160Modul PE; svorky 16mm2; rozměry: 9 x 160 x 114 mm;
Pro přípojnice: 12 x 5 mm;
Pro přípojnice: 12 x 5 mm;
OBJ: 32634.000
EAN: 4021267326340
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Adaptér 30Compact 5P
Modul k adaptéru N, 9x160Modul N; svorky 16mm2; rozměry: 9 x 160 x 114 mm;
BEZ MOŽNOSTI VLASTNÍHO PŘIPOJENÍ PŘÍMO NA PŘÍPOJNICOVÝ SYSTÉM - MUSÍ BÝT PŘIPOJEN PŘES ADAPTÉR;
Pro přípojnice: 12 x 5 mm;
BEZ MOŽNOSTI VLASTNÍHO PŘIPOJENÍ PŘÍMO NA PŘÍPOJNICOVÝ SYSTÉM - MUSÍ BÝT PŘIPOJEN PŘES ADAPTÉR;
Pro přípojnice: 12 x 5 mm;
OBJ: 32632.000
EAN: 4021267326326
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Adaptér 30Compact 5P
Adaptér EQUES 160A,141x160Adaptér 160A (IEC), 4-pólový; pro Schneider Electric INS 100/125/160; připojení shora; rozměry: 141 x 160 x 88 mm; tep. odolnost 125°C; samozhášivost dle UL94;
Pro přípojnice: 12 x 5 mm;
Pro přípojnice: 12 x 5 mm;
OBJ: 32640.000
EAN: 4021267326401
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 585 Kč/ks
3 127,85 Kč s DPH
+-
Adaptér 30Compact 3P
Adaptér EQUES 25A, 45x160,1DIN,Siemens S00Adaptér 25A (IEC), 3-pólový; pro přímý startér Siemens S00 s pružinovými západkami; 1 nastavitelná montážní lišta; vodiče AWG 12 (4mm2); rozměry: 45 x 160 x 63 mm; tep. odolnost 125°C; samozhášivost dle UL94;
Pro přípojnice: 12 x 5, 10 mm;
Pro přípojnice: 12 x 5, 10 mm;
OBJ: 32693.000
EAN: 4021267326937
Záruka: 24 m.
Není skladem
Prověříme pro Vás
573 Kč/ks
693,33 Kč s DPH
+-
Adaptér 30Compact 3P
Adaptér EQUES 30A,45x160,1DIN,Siemens S0Adaptér 30A (IEC), 3-pólový; pro přímý startér Siemens S0 s pružinovými západkami; 1 nastavitelná montážní lišta; vodiče AWG 10 (6mm2); rozměry: 45 x 160 x 63 mm; tep. odolnost 125°C; samozhášivost dle UL94;
Pro přípojnice: 12 x 5, 10 mm;
Pro přípojnice: 12 x 5, 10 mm;
OBJ: 32694.000
EAN: 4021267326944
Záruka: 24 m.
Není skladem
Prověříme pro Vás
658 Kč/ks
796,18 Kč s DPH
+-
Adaptér 30Compact 5P
Adaptér EQUES 63A, 18x160Adaptér 63A (IEC), 1-pólový; pro Schneider Electric iC60, iC65 and C60; 1 pevná montážní lišta; rozměry: 18 x 160 x 73 mm; tep. odolnost 125°C; samozhášivost dle UL94;
Pro přípojnice: 12 x 5 mm;
Pro přípojnice: 12 x 5 mm;
OBJ: 32628.000
EAN: 4021267326289
Záruka: 24 m.
Není skladem
Prověříme pro Vás
153 Kč/ks
185,13 Kč s DPH
+-
Volitelné příslušenství k Přístrojové adaptéry
Příslušenství 30Compact 5P

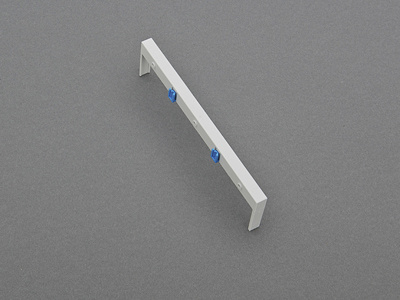

Spojovací díl pro spojení adaptérůModul na boční montáž; pro 30 mm systém 5P; rozměry: 9 x 160 x 47 mm;
OBJ: 32633.000
EAN: 4021267326333
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Příslušenství 30Compact 5P
Spojovací díl pro spojení adaptérůSet konektorů na vytvoření multipólových adaptérů; pro 30 mm systém 5P;
Set obsahuje 100 ks plastových spojek (2 konektory jsou potřebné pro připojení 2 modulů) = pro propojení 50 přístrojů;
Set obsahuje 100 ks plastových spojek (2 konektory jsou potřebné pro připojení 2 modulů) = pro propojení 50 přístrojů;
OBJ: 31390.000
EAN: 4021267313906
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Adaptér 30Compact 3P
Boční modul k adaptéru, 9x160Boční montáž modulu EEC - kompakt; montovatelné na obou stranách; pro adaptéry 30Compact 3P: 32590.000 a 32591.000;
Popis výrobku
- 1-pólové i 3-pólové provedení
- Jmenovité napětí: 690 V AC
- Pro přípojnice s ostrými a zaoblenými hranami (DIN 1759 / DIN 46433)
- Díky odlamovatelným západkám vhodný pro 5 i 10 mm šířku přípojnic
- Nosná lišta z umělé hmoty (DIN EN 50022), svisle nasatavitelná v 1,25 mm rastru (v případě 3-pólového přístroje)
- Novinka: adaptér do 160 A pro Siemens 3VA1 a 3VT160
Rozšířené informace
1-pólové přístrojové adaptéry
| Objednací číslo | Popis | Šířka [mm] | Výška [mm] | Poznámka |
|---|---|---|---|---|
| 32629.000 | 1 DIN lišta (pevná) | 18 | 160 | Do 32 A |
| 32630.000 | 1 DIN lišta (pevná) | 18 | 160 | Do 63 A |
| 32628.000 | 1 DIN lišta (pevná) | 18 | 160 | Pro Schneider Electric iC60, iC65, C60 |
| Pomocí posuvného jezdce lze adaptér nastavit na L1, L2, L3 nebo N | ||||
| 32632.000 | - | 9 | 160 | Modul N, terminál 16mm2 |
| 32634.000 | - | 9 | 160 | Modul PE, terminál 16mm2 |
| 32631.000 | 1 DIN lišta (pevná) | 18 | 160 | Držák komponentů |
| 32633.000 | - | 9 | 160 | Boční modul pro 1-pólové adaptéry |
| 32912.000 | - | 9 | 160 | Boční modul pro adaptéry 32 A až 63 A |
3-pólové přístrojové adaptéry
| Objednací číslo | Popis | Šířka [mm] | Výška [mm] | Poznámka |
|---|---|---|---|---|
| 36001.000 | 1 DIN lišta (pevná) | 22,5 | 160 | Do 16 A |
| 32590.000 | 1 DIN lišta | 45 | 160 | Do 32 A |
| 32591.000 | 1 DIN lišta | 54 | 160 | Do 63 A |
| 32661.000 | - | 90 | 160 | Do 160 A, pro Siemens 3VA1 a 3VT160, připojení ze shora |
4-pólové přístrojové adaptéry
| Objednací číslo | Popis | Šířka [mm] | Výška [mm] | Poznámka |
|---|---|---|---|---|
| 32640.000 | - | 141 | 160 | Do 160 A, pro Schneider Electric INS100-160 |
