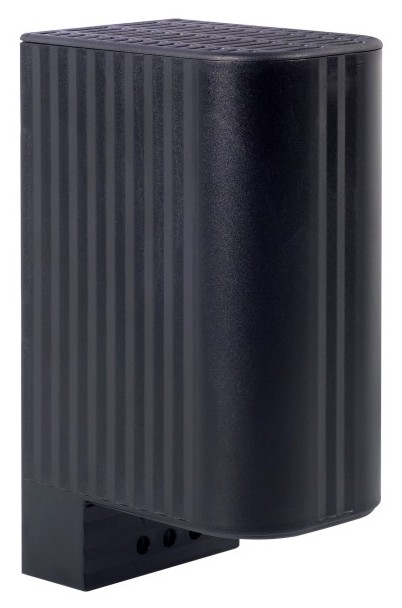

CS 060 - Topné těleso s krytem
- Ochrana krytem proti popálení
- Rychlá montáž sponou na DIN lištu
- Dvojitá izolace (plast)
- Široký rozsah napájecích napětí
- Malé rozměry
Kontakt:
Ing. Gross MartinTel.: +420 724 767 093Dotaz na výrobek
Ke stažení:
Vzorce pro výpočet regulaceKatalogový listKompaktní topné těleso pro použití v uzavřených skříních s elektrickými a elektronickými komponentami, navržené pro trvalý provoz. Konstrukce tělesa podporuje přirozené proudění, jehož výsledkem je dostatečný proud teplého vzduchu. Topné těleso je zabezpečeno krytem proti náhodnému dotyku horkých částí. Následkem snížení povrchové teploty topidla lze zmenšit montážní vzdálenost okolních komponent. Toto topné těleso lze dodat také ve verzi s vestavěným termostatem (CSF 060).
Technická data
| Provozní napětí | AC/DC 120...240 V* (min. 110 V; max. 265 V) |
|---|---|
| Topný element | pozistor PTC - s teplotním limitem |
| Povrchová teplota | <80 °C, mimo horní ochrannou mřížku |
| Připojení | 4pólové svorky 2,5 mm2, utahovací moment 0,8 Nm |
| Uchycení | příchytka pro DIN lištu 35 mm, EN 50022 |
| Kryt | černý plast dle UL94 V-0 |
| Montážní poloha | svislá |
| Provozní/skladovací teplota | -45 až +70 °C |
| Stupeň krytí/třída ochrany | IP20 / II (dvojitá izolace) |
| Schválení | VDE, UL File No. E150057 (dle UL499 ve spojení s UL508A) |
| Poznámka | jiné napájecí napětí na dotaz |
| *Provoz s napájecím napětím pod AC/DC 140 V snižuje tepelný výkon o cca. 10 %. | |
| Objednací č. | Tepelný výkon 1) |
Max. spínací proud |
Teplota vzduchu na výstupu 2) |
Rozměry | Hmotnost |
| 06000.0-00 | 50 W | 2,5 A | 86 °C | 110×60×90 mm | 0,29 kg |
|---|---|---|---|---|---|
| 06010.0-00 | 100 W | 4,5 A | 120 °C | 110×60×90 mm | 0,30 kg |
| 06020.0-00 | 150 W | 8 A | 145 °C | 150×60×90 mm | 0,50 kg |
| 1) dle okolní teploty - viz graf; 2) měřeno 50 mm nad ochrannou mřížkou | |||||
Tepelný výkon v závislosti na okolní teplotě
Schéma
Příklad zapojení
