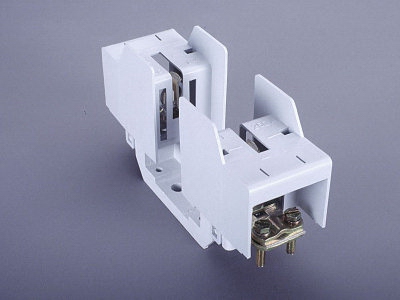

Pojistkové spodky QUADRON s přepážkami - pro pojistky NH
1-pólové nebo 3-pólové provedení pro povrchovou montáž s velikostí pojistek NH 00 až 3. S možností ochranného celoplošného krytu nebo s mezifázovými přepážkami.
Dostupnost: Skladem v GHV
Vybrat variantu (12)
Dotaz na produktPorovnat
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA a přípojnicových systémů WÖHNER.
Varianty k produktu Pojistkové spodky QUADRON s přepážkami - pro pojistky NH (12)
QUADRON Panel
Pojistkový spodek, NH00, 1-pólPřipojení: na montážní desku; jmenovitý proud (IEC): 160A; jmenovité napětí (IEC): 690V AC/440V DC; velikost: NH 00, 1P; provedení: připojení vodičů pomocí šroubů M8 na obou stranách, bez bariér - přepážek;
QUADRON Panel
Pojistkový spodek, NH00, 1-pól, krytPřipojení: na montážní lištu; jmenovitý proud (IEC): 160A; jmenovité napětí (IEC): 690V AC/440V DC; velikost: NH 00, 1P; provedení: připojení vodičů pomocí třmenových svorek na obou stranách, s krytem proti nebezpečnému dotyku;
OBJ: 03760.000
EAN: 4021267037604
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
QUADRON Panel
Pojistkový spodek, NH00, 1-pól, krytPřipojení: na montážní lištu; jmenovitý proud (IEC): 160A; jmenovité napětí (IEC): 690V AC/440V DC; velikost: NH 00, 1P; provedení: připojení vodičů pomocí M8 na obou stranách, s krytem proti nebezpečnému dotyku;
OBJ: 03758.000
EAN: 4021267037581
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
QUADRON Panel
Pojistkový spodek, NH00, 3-pól, krytPřipojení: na montážní lištu; jmenovitý proud (IEC): 160A; jmenovité napětí (IEC): 690V AC/440V DC; velikost: NH 00, 3P; provedení: připojení vodičů pomocí M8 na obou stranách, s krytem proti nebezpečnému dotyku;
QUADRON Panel
Pojistkový spodek, NH00, 3-pól, krytPřipojení: na montážní lištu; jmenovitý proud (IEC): 160A; jmenovité napětí (IEC): 690V AC/440V DC; velikost: NH 00, 3P; provedení: připojení vodičů pomocí třmenových svorek na obou stranách, s krytem proti nebezpečnému dotyku;
OBJ: 03761.000
EAN: 4021267037611
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
QUADRON Panel
Pojistkový spodek, NH1, 1-pól, krytPřipojení: na montážní lištu; jmenovitý proud (IEC): 250A; jmenovité napětí (IEC): 690V AC/440V DC; velikost: NH 1, 1P; provedení: připojení vodičů pomocí M10 na obou stranách; s krytem proti nebezpečnému dotyku;
QUADRON Panel
Pojistkový spodek, NH1, 3-pól, krytPřipojení: na montážní lištu; jmenovitý proud (IEC): 250A; jmenovité napětí (IEC): 690V AC/440V DC; velikost: NH 1, 3P; provedení: připojení vodičů pomocí M10 na obou stranách; s krytem proti nebezpečnému dotyku;
OBJ: 03763.000
EAN: 4021267037635
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
QUADRON Panel
Pojistkový spodek, NH2, 1-pól, krytPřipojení: na montážní lištu; jmenovitý proud (IEC): 400A; jmenovité napětí (IEC): 690V AC/440V DC; velikost: NH 2, 1P; provedení: připojení vodičů pomocí M10 na obou stranách; s krytem proti nebezpečnému dotyku;
QUADRON Panel
Pojistkový spodek, NH3, 1-pól, krytPřipojení: na montážní lištu; jmenovitý proud (IEC): 630A; jmenovité napětí (IEC): 690V AC/440V DC; velikost: NH 3, 1P; provedení: připojení vodičů pomocí M12 na obou stranách; s krytem proti nebezpečnému dotyku;
OBJ: 03768.000
EAN: 4021267037680
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
QUADRON Panel
Pojistkový spodek, NH3, 3-pólPřipojení: na montážní lištu; jmenovitý proud (IEC): 630A; jmenovité napětí (IEC): 690V AC/440V DC; velikost: NH 3, 3P; provedení: připojení vodičů pomocí M12 na obou stranách; s krytem proti nebezpečnému dotyku;
OBJ: 03769.000
EAN: 4021267037697
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
QUADRON Panel
Pojistkový spodek, NH 1XL, pro fotovoltaiku, 1-pólPřipojení: na montážní desku, jmenovitý proud (IEC, UL): 250A; jmenovité napětí (IEC, UL): 1000V AC/1500V DC, 1500V DC; velikost: NH 1XL, 1P; provedení: šroub M10 z obou stran; s ochranou proti dotyku;
QUADRON Panel
Pojistkový spodek, NH 2XL/3L, pro fotovoltaiku, 1-pólPřipojení: na montážní desku, jmenovitý proud (IEC, UL): 600A; jmenovité napětí (IEC, UL): 1000V AC/1500V DC, 1500V DC; velikost: NH 2XL/3L, 1P; provedení: šroub M12; s ochranou proti dotyku;
Volitelné příslušenství k Pojistkové spodky QUADRON s přepážkami - pro pojistky NH
60Classic, 100Energy, 185Power
Kryt poj. spodku NH00Obsahuje horní a spodní kryt;
Příslušenství
Kryt pojistek, NH 00Pro NH pojistk. lištu 33705.000; pro systém: 60Classic, 100Energy, 185Power; rozměry: 30 x 94 x 30 mm;
Příslušenství
Kryt pojistek, 1-3Pro NH pojistky 1 - 3;
pro systém: 60Classic, 100Energy, 185Power;
rozměry: 30 x 94 x 30 mm;
pro systém: 60Classic, 100Energy, 185Power;
rozměry: 30 x 94 x 30 mm;
Popis výrobku
Pojistkové spodky NH
- 690 V AC/440 V DC
- 1-pólové nebo 3-pólové provedení
- Velikost NH 00 do 160 A, NH 1 do 250 A, NH 2 do 400 A, NH 3 do 630 A
Rozšířené informace
Pojistkové spodky NH 00, montáž na desku, model s přepážkou
| Obj. číslo | Jmenovitý proud [A] | Provedení | Velikost | Připojení vodičů | Rozměry | Poznámka |
|---|---|---|---|---|---|---|
| 03350.000 | 160 | 1-pólový | NH 00 | Šroub M8 | Rozměr 00350.000 | |
| 03351.000 | 160 | 3-pólový | NH 00 | Šroub M8 | Rozměr 03351.000 | Se 2 přepážkami |
| 03354.000 | 160 | 1-pólový | NH 00 | Třmenová svorka | Rozměr 03354.000 | Se 2 přepážkami |
| 03355.000 | 160 | 3-pólový | NH 00 | Třmenová svorka | Rozměr 03355.000 |
Pozn.:
-U 3-pólových NH pojistkových spodků, u kterých není uvedeno jinak (např. stupňovité provedení), leží spoje pro připojení vodiče pro všechny póly ve stejné výšce.
Pojistkové spodky NH 00-1-2-3, montáž na desku, modely s krytem
| Obj. číslo | Jmenovitý proud [A] | Provedení | Velikost | Připojení vodičů | Rozměry | Poznámka *) |
|---|---|---|---|---|---|---|
| 03758.000 | 160 | 1-pólový | NH 00 | Šroub M8 | Rozměr 03758.000 |
S krytem proti |
| 03759.000 | 160 | 3-pólový | NH 00 | Šroub M8 | Rozměr 03759.000 | |
| 03760.000 | 160 | 1-pólový | NH 00 | Třmenová svorka | Rozměr 03760.000 | |
| 03761.000 | 160 | 3-pólový | NH 00 | Třmenová svorka | Rozměr 03761.000 | |
| 03762.000 | 250 | 1-pólový | NH 1 | Šroub M10 | Rozměr 03762.000 | |
| 03763.000 | 250 | 3-pólový | NH 1 | Šroub M10 | Rozměr 03763.000 | |
| 03765.000 | 250 | 3-pólový | NH 1 | Třmenová svorka | Rozměr 03765.000 | |
| 03766.000 | 400 | 1-pólový | NH 2 | Šroub M12 | Rozměr 03766.000 | |
| 03767.000 | 400 | 3-pólový | NH 2 | Šroub M12 | Rozměr 03767.000 | |
| 03768.000 | 630 | 1-pólový | NH 3 | Šroub M12 | Rozměr 03768.000 | |
| 03769.000 | 630 | 3-pólový | NH 3 | Šroub M12 | Rozměr 03769.000 |
* Pozn.:
-U 3-pólových NH pojistkových spodků, u kterých není uvedeno jinak (např. stupňovité provedení), leží spoje pro připojení vodiče pro všechny póly ve stejné výšce.
-Kryt proti nebezpečnému dotyku ani kryt kontaktů pojistky není součástí dodávky NH pojistkového spodku, pokud v poznámce není uvedeno jinak.
Příslušenství
| Obj. číslo | Název příslušenství | Pro pojistky | Použití |
|---|---|---|---|
| 03377.000 | Přepážka (jako vnější přepážka) | NH 00 | Pro 03350.000, 03351.000, 03354.000, 03355.000 |
| 03359.000 | Držák přepážky | NH 00 | Pro 03350.000, 03351.000, 03354.000, 03355.000 |
| 79448.000 | Kryt kontaktů pojistky | NH 00 | Pro NH pojistkové spodky s krytem proti dotyku |
| 79449.000 | Kryt kontaktů pojistky - dvoudílný | NH 1, 2 |
