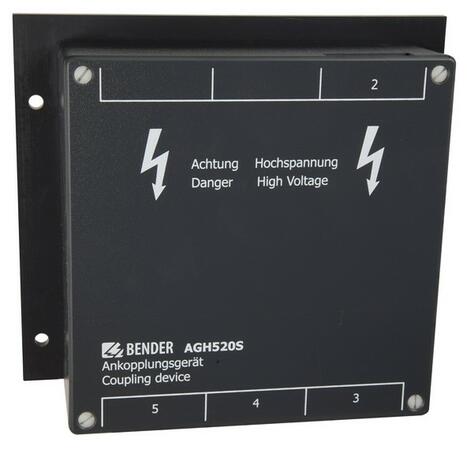

AGH520S - Vazebný člen
Dotaz na produktPorovnat
Varianty k produktu AGH520S - Vazebný člen (1)
Popis výrobku
Vazebný člen AGH520S umožňuje rozšířit použití hlídačů izolačních stavů (např. IRDH275, IRDH375 atp.) pro monitorování střídavých třífázových IT sítí až do jmenovitého napětí 7200 V.
Rozšířené informace

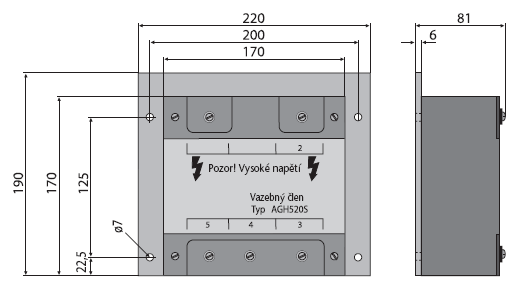

Rozměry pouzdra
Technické údaje
Parametry
| Aplikace | příslušenství a vazebné členy |
|---|
| Izolace dle IEC 60664-1 | |
| Jmenovité izolační napětí | AC 6,3 kV |
|---|---|
| Jmenovité pulsní zkušební napětí | AC 17 kV |
| Parametry monitorované IT sítě | |
| Jmenovité napětí sítě Un | 3(N)AC 0...7,2 kV |
|---|---|
| Jmenovitý kmitočet sítě fn | 50...400 Hz |
| Všeobecná data | |
| Typ připojení | šroubové připojení |
|---|---|
| Pracovní teplota okolí | -10...+55 °C |
| Skladovací teplota | -40...+70 °C |
| Pracovní režim | trvalý provoz |
| Montáž | v jakékoli pozici |
| Stupeň ochrany, vnitřní součásti DIN EN 60529 | IP 64 |
| Stupeň ochrany, svorky DIN EN 60529 | IP 20 |
| Materiál pouzdra | zalit pryskyřicí |
| Samozhášitelnost | UL94V-0 |
| Rychlá montáž na DIN lištu |  Ne |
| Uchycení pomocí šroubů |  Ano |
| Hmotnost | 4500 g |
| Pouzdro | viz. rozměry |
