ASK 31.4 - Násuvný transformátor proudu
Příchytka na DIN lištu
Plombovací krytky
ASK 31.4 - Násuvný transformátor proudu
Příchytka na DIN lištu
Plombovací krytky

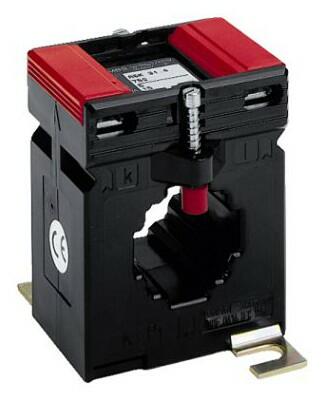

ASK 31.4 2U - Měřicí transformátor proudu s přepínatelným vinutím

Primární jm. proud: 100...600 A
Primární vodič Ø: max 28 mm
Primární pas 1: 30 x 10 mm
Primární pas 2: 2x 20 x 10mm
Šířka: 61 mm
Výška: 75,5 mm
Hloubka: 58 mm
Cena od 730 Kč
od 883,30 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (20)
ChatDotaz na produkt
PorovnáníPorovnat
h! OZ Logo
Jiří Formánek
Jiří Formánek
+420 775 784 899
Technicko-obchodní specialista přístrojových transformátorů proudu a plastových izolátorů MBS.
VariantyVolitelné příslušenstvíPopis výrobkuTechnické údajeSoubory ke staženíSouvisející produkty

Varianty k produktu ASK 31.4 2U - Měřicí transformátor proudu s přepínatelným vinutím (20)

Filtrace
Primární jmenovitý proud
Sekundární proud
Jmenovitý výkon
Primární pas
Další filtry
Primární jmenovitý proud:
200-100 A[2]300-150 A[4]400-200 A[4]500-250 A[4]600-300 A[6]Zrušit ⨯
Sekundární proud:
1 A[10]5 A[10]Zrušit ⨯
Jmenovitý výkon:
10-5 VA[8]15-7.5 VA[2]5-2.5 VA[10]Zrušit ⨯
Primární pas:
2x20x10 mm[20]30x10 mm[20]Zrušit ⨯
ASK 31.4 2U; 200-100/1A; 5-2,5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 31.4 2U; 200-100/1A; 5-2,5VA; tř.1
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 200-100/1A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1
OBJ: 8317
EAN: 4061701202595
Záruka: 24 m.
Není skladem
Prověříme pro Vás
820 Kč/ks
992,20 Kč s DPH
Porovnání
+-
Košík
ASK 31.4 2U; 200-100/5A; 5-2,5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 31.4 2U; 200-100/5A; 5-2,5VA; tř.1
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 200-100/5A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1
OBJ: 8117
EAN: 4061701200966
Záruka: 24 m.
Není skladem
Prověříme pro Vás
730 Kč/ks
883,30 Kč s DPH
Porovnání
+-
Košík
ASK 31.4 2U; 300-150/1A; 10-5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 31.4 2U; 300-150/1A; 10-5VA; tř.1
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 300-150/1A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 8319
EAN: 4061701202618
Záruka: 24 m.
Není skladem
Prověříme pro Vás
820 Kč/ks
992,20 Kč s DPH
Porovnání
+-
Košík
ASK 31.4 2U; 300-150/1A; 5-2,5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 31.4 2U; 300-150/1A; 5-2,5VA; tř.1
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 300-150/1A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1
OBJ: 8318
EAN: 4061701202601
Záruka: 24 m.
Není skladem
Prověříme pro Vás
820 Kč/ks
992,20 Kč s DPH
Porovnání
+-
Košík
ASK 31.4 2U; 300-150/5A; 10-5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 31.4 2U; 300-150/5A; 10-5VA; tř.1
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 300-150/5A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 8119
EAN: 4061701200980
Záruka: 24 m.
Není skladem
Prověříme pro Vás
730 Kč/ks
883,30 Kč s DPH
Porovnání
+-
Košík
ASK 31.4 2U; 300-150/5A; 5-2,5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 31.4 2U; 300-150/5A; 5-2,5VA; tř.1
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 300-150/5A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1
OBJ: 8118
EAN: 4061701200973
Záruka: 24 m.
Není skladem
Prověříme pro Vás
730 Kč/ks
883,30 Kč s DPH
Porovnání
+-
Košík
ASK 31.4 2U; 400-200/1A; 10-5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 31.4 2U; 400-200/1A; 10-5VA; tř.1
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 400-200/1A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 8321
EAN: 4061701202632
Záruka: 24 m.
Není skladem
Prověříme pro Vás
820 Kč/ks
992,20 Kč s DPH
Porovnání
+-
Košík
ASK 31.4 2U; 400-200/1A; 5-2,5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 31.4 2U; 400-200/1A; 5-2,5VA; tř.1
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 400-200/1A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1
OBJ: 8320
EAN: 4061701202625
Záruka: 24 m.
Není skladem
Prověříme pro Vás
820 Kč/ks
992,20 Kč s DPH
Porovnání
+-
Košík
ASK 31.4 2U; 400-200/5A; 10-5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 31.4 2U; 400-200/5A; 10-5VA; tř.1
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 400-200/5A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 8121
EAN: 4061701201000
Záruka: 24 m.
Není skladem
Prověříme pro Vás
730 Kč/ks
883,30 Kč s DPH
Porovnání
+-
Košík
ASK 31.4 2U; 400-200/5A; 5-2,5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 31.4 2U; 400-200/5A; 5-2,5VA; tř.1
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 400-200/5A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1
OBJ: 8120
EAN: 4061701200997
Záruka: 24 m.
Není skladem
Prověříme pro Vás
730 Kč/ks
883,30 Kč s DPH
Porovnání
+-
Košík
ASK 31.4 2U; 500-250/1A; 10-5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 31.4 2U; 500-250/1A; 10-5VA; tř.1
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 500-250/1A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 8323
EAN: 4061701202656
Záruka: 24 m.
Není skladem
Prověříme pro Vás
820 Kč/ks
992,20 Kč s DPH
Porovnání
+-
Košík
ASK 31.4 2U; 500-250/1A; 5-2,5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 31.4 2U; 500-250/1A; 5-2,5VA; tř.1
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 500-250/1A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1
OBJ: 8322
EAN: 4061701202649
Záruka: 24 m.
Není skladem
Prověříme pro Vás
820 Kč/ks
992,20 Kč s DPH
Porovnání
+-
Košík
ASK 31.4 2U; 500-250/5A; 10-5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 31.4 2U; 500-250/5A; 10-5VA; tř.1
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 500-250/5A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 8123
EAN: 4061701201024
Záruka: 24 m.
Není skladem
Prověříme pro Vás
730 Kč/ks
883,30 Kč s DPH
Porovnání
+-
Košík
ASK 31.4 2U; 500-250/5A; 5-2,5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 31.4 2U; 500-250/5A; 5-2,5VA; tř.1
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 500-250/5A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1
OBJ: 8122
EAN: 4061701201017
Záruka: 24 m.
Není skladem
Prověříme pro Vás
730 Kč/ks
883,30 Kč s DPH
Porovnání
+-
Košík
ASK 31.4 2U; 600-300/1A; 10-5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 31.4 2U; 600-300/1A; 10-5VA; tř.1
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 600-300/1A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 8325
EAN: 4061701202670
Záruka: 24 m.
Není skladem
Prověříme pro Vás
820 Kč/ks
992,20 Kč s DPH
Porovnání
+-
Košík
ASK 31.4 2U; 600-300/1A; 15-7,5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 31.4 2U; 600-300/1A; 15-7,5VA; tř.1
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 600-300/1A
Jmenovitý výkon: 15-7,5VA
Třída přesnosti: 1
OBJ: 8326
EAN: 4061701202687
Záruka: 24 m.
Není skladem
Prověříme pro Vás
820 Kč/ks
992,20 Kč s DPH
Porovnání
+-
Košík
ASK 31.4 2U; 600-300/1A; 5-2,5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 31.4 2U; 600-300/1A; 5-2,5VA; tř.1
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 600-300/1A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1
OBJ: 8324
EAN: 4061701202663
Záruka: 24 m.
Není skladem
Prověříme pro Vás
820 Kč/ks
992,20 Kč s DPH
Porovnání
+-
Košík
ASK 31.4 2U; 600-300/5A; 10-5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 31.4 2U; 600-300/5A; 10-5VA; tř.1
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 600-300/5A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 8125
EAN: 4061701201048
Záruka: 24 m.
Není skladem
Prověříme pro Vás
730 Kč/ks
883,30 Kč s DPH
Porovnání
+-
Košík
ASK 31.4 2U; 600-300/5A; 15-7,5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 31.4 2U; 600-300/5A; 15-7,5VA; tř.1
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 600-300/5A
Jmenovitý výkon: 15-7,5VA
Třída přesnosti: 1
OBJ: 8126
EAN: 4061701201055
Záruka: 24 m.
Není skladem
Prověříme pro Vás
730 Kč/ks
883,30 Kč s DPH
Porovnání
+-
Košík
ASK 31.4 2U; 600-300/5A; 5-2,5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 31.4 2U; 600-300/5A; 5-2,5VA; tř.1
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 600-300/5A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1
OBJ: 8124
EAN: 4061701201031
Záruka: 24 m.
Není skladem
Prověříme pro Vás
730 Kč/ks
883,30 Kč s DPH
Porovnání
+-
Košík
NAHORU
6 dalších

Volitelné příslušenství k ASK 31.4 2U - Měřicí transformátor proudu s přepínatelným vinutím

Plombovací krytka na ASK 41.4
Plombovací krytka na ASK 41.4
ASK 31.4, 31.5, 41.4, 41.5, 421.4, 412.4,
WSK 40, 60, 70.6, KSU
Zjistit více
OBJ: 59041
EAN: 4061701175493
Záruka: 24 m.
Skladem v GHV
skladem >200 ks
47 Kč/ks
56,87 Kč s DPH
Porovnání
+-
Košík
Příchytka na lištu DIN na ASK 31.4
Příchytka na lištu DIN na ASK 31.4

Zjistit více
OBJ: 54011
EAN: 4061701164213
Záruka: 24 m.
Skladem v GHV
skladem >50 ks
94 Kč/ks
113,74 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Měřicí transformátor proudu násuvný s přepínatelným sekundárním vinutím v rozsahu primárních proudů 200 - 100 A až 600 - 300 A, sekundární proud 1 nebo 5 A, jmenovité výkony 2,5 až 15 VA, k dodání ve třídě přesnosti 1.

Uchycení transformátoru se provádí buď pomocí upevňovacích patek, které jsou součástí dodávky, nebo speciální příchytkou na normalizovanou lištu DIN 35mm.
Sekundární kontakty je možno zabezpečit plombovací krytkou.



Obecné vlastnosti

  • Jmen. trvalý tepelný proud Icth: 1,0 x IN
  • Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 sec
  • Nadproudové číslo: FS5
  • Jmen. dynamický proud Idyn: 2,5 x Ith
  • Max. provozní napětí Um: 0.72 kV
  • Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
  • Jmenovitý kmitočet: 50 Hz
  • Třída izolace: E
  • Stupeň krytí: IP 20
  • Rozsah pracovních teplot: -5°C až +40°C
  • Rozsah skladovacích teplot: -25°C až +70°C

Technické údaje

Parametry

Primární vodič Ø (max)28 mm
Primární pas30x10 mm
2x20x10 mm
Šířka60 mm

Parametry variant k ASK 31.4 2U - Měřicí transformátor proudu s přepínatelným vinutím

Primární jmenovitý proudJmenovitý výkonTřída přesnosti: 1
Sekundární proud: 5 ASekundární proud: 1 A
200-100 A5-2.5 VA8117
8317
300-150 A10-5 VA8119
8319
5-2.5 VA8118
8318
400-200 A10-5 VA8121
8321
5-2.5 VA8120
8320
500-250 A10-5 VA8123
8323
5-2.5 VA8122
8322
600-300 A10-5 VA8125
8325
15-7.5 VA8126
8326
5-2.5 VA8124
8324

Soubory ke stažení

Filtrace
Typ dokumentu
Typ dokumentu:
Katalogový list[1]Návody[1]Výkresy[1]Zrušit ⨯
Katalogový list
Katalogový list
Katalogový list ASK 31.4 2U, 3U
(PDF, 212 kB)
Zobrazit ikonaDownload ikona
Návody
Návody
Návod pro měřicí trafa MBS 1/2024
(PDF, 4.4 MB)
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
EPLAN - STEP soubor ASK 31.4
(STEP, 7.5 MB)
Zobrazit ikonaDownload ikona

Související produkty

Zkratovací svorky
Varianty: 4
Bloky zkratovacích svorek pro transformátory proudu

Zkratovací svorkovnicí se pohodlně a bezpečně zkratují proudové transformátory při potřebě odpojení zátěže. Připravenou sadu svorkovnic je možné snadno a rychle namontovat do rozvaděče a jednoduchým způsobem připojit. Skládá se z měřicích bodů a páky pro ovládání odpojení proudového transformátoru. Při výběru lze také volit mezi malou a velkou sadou svorkovnic. Velká sada se od malé liší možností odpojení přívodního napětí, odpojení nulového vodiče a přidanou svorkou zemnicího vodiče..

od 1 420 Kč
od 1 718,20 Kč s DPH
Porovnání
Skladem v GHVDetail produktu
Elektroměr COUNTIS E51
Varianty: 2
COUNTIS E5xTřífázový nepřímý elektroměr do panelu

Trojfázový elektroměr pro nepřímé měření do 9999A s převodem x/5A. Modely COUNTIS E50 a COUNTIS E53.

Porovnání
Skladem v GHVDetail produktu
Diris A20
DIRIS A20Multifunkční přístroj pro měřicí transformátory
TRMS multimetr a 4Q elektroměr pro měření pomocí TRANSFORMÁTORŮ PROUDU. Montáž do panelu s výřezem 92x92mm. Volitelně moduly komunikace MODBUS, pulzní výstup nebo alarmový kontakt.

Ve shode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL
6 746 Kč
8 162,66 Kč s DPH
Porovnání
Skladem v GHVDetail produktu
Diris A30
Varianty: 2
DIRIS A30Multifunkční přístroj pro měřicí transformátory

TRMS analyzátor sítě a 4Q elektroměr pro měření pomocí TRANSFORMÁTORŮ PROUDU. Montáž do panelu s výřezem 92x92 mm. Volitelně moduly MODBUS, ETHERNET, pulzní výstup, alarmový kontakt, analogový výstup, paměť.

Ve shodě s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL

od 8 507 Kč
od 10 293,47 Kč s DPH
Porovnání
Skladem v GHVDetail produktu
EQ 48/72/96/144
Varianty: 355
EQ 48/72/96/144 K

Analogové přístroje pro měření střídavého (AC) proudu nebo napětí v plastovém pouzdře.

od 775 Kč
od 937,75 Kč s DPH
Porovnání
Skladem v GHVDetail produktu
Plombovací krytky
Varianty: 8
Plombovací krytka

Slouží k zaplombování kontaktů na měřicím nebo jisticím transformátoru.

od 47 Kč
od 56,87 Kč s DPH
Porovnání
Skladem v GHVDetail produktu
Příchytka na DIN lištu
Varianty: 10
Příchytka na DIN lištuPříchytka transformátorů na DIN lištu

Slouží ke snadné a rychlé montáži transformátorů na lištu DIN.

94 Kč
113,74 Kč s DPH
Porovnání
Skladem v GHVDetail produktu

Mohlo by vás zajímat

Události

Projektanti - Elektromanagement
Projektanti - Elektromanagement
06.10.2026 - 08.10.2026
Zveme vás na odbornou konferenci PROJEKTANTI, která je určena elektroprojektantům a odborníkům z oblasti elektrotechniky.
22. ročník Mezinárodní odborné konference ÚDRŽBA 2026
22. ročník Mezinárodní odborné konference ÚDRŽBA 2026
14.10.2026 - 15.10.2026
Zveme vás na 22. ročník mezinárodní odborné konference ÚDRŽBA 2026, která se uskuteční 14.–15. října 2026 v Liblicích.
Všechny události

Mimořádné akce

Kupte si Fluke a vyberte si svou odměnu
Kupte si Fluke a vyberte si svou odměnu
01.09.2026 - 31.12.2026
Získejte od společnosti Fluke přístroje zdarma Sbírejte body za každý nákup a uplatněte je hned, nebo si je ušetřete na lepší odměny. Při nákupu za více než 2500 Kč (bez DPH) dostanete body na skvělý...
Akční nabídka měřicích přístrojů CHAUVIN ARNOUX do 31.12.2026
Akční nabídka měřicích přístrojů CHAUVIN ARNOUX do 31.12.2026
01.09.2026 - 31.12.2026
Všechny akce

Novinky

Fluke ii01 - Kompaktní akustická kamera pro mobilní telefon
Fluke ii01 - Kompaktní akustická kamera pro mobilní telefon
09.09.2026
Společnost Fluke uvádí zcela nový kompaktní modul akustické kamery pro mobilní zařízení Fluke ii01. Modul akustické kamery Fluke iSee ii01 snadno připojíte ke svému chytrému telefonu nebo tabletu...
Nová generace STEGO CSL 028 a CSF 028 – méně variant, více flexibility
Nová generace STEGO CSL 028 a CSF 028 – méně variant, více flexibility
08.09.2026
Více flexibility, rychlejší instalace a jednodušší výběr. Nová generace topných těles s ventilátorem CSL 028 a CSF 028 přináší modernizovanou konstrukci, Push-In připojení a univerzální způsob montáže...
Všechny novinky

Odborné články

Kolik energie skutečně předáte elektromobilu? Nové DC elektroměry s MID
Kolik energie skutečně předáte elektromobilu?
11.09.2026
U DC nabíjení není rozhodující jen to, kolik energie odebere celá stanice. Pokud potřebujete přesné měření, rozúčtování nebo přehled o jednotlivých nabíjecích bodech, dává smysl měřit přímo na DC...
Měřicí příslušenství – často podceňovaná součást měření
Měřicí příslušenství – často podceňovaná součást měření
07.07.2026
Výběru vhodného měřicího přístroje se věnuje nejvíce pozornosti. Zda má požadované funkce, rozsah měření nebo jak se s ním uživatelům pracuje. Nicméně nedílnou součástí správného a bezpečného měření...
Všechny odborné články
