Ventilační plastová kabelová vývodka s metrickým a PG záv.

Ventilační plastové kabelové vývodky zajišťují bezpečné upevnění kabelů a vodičů v elektrických skříních a kompenzaci tlakových rozdílů. Vývodky jsou s metrickým a PG závitem.
Dostupnost: Na dotaz
ChatDotaz na produkt
PorovnáníPorovnat
Patrik Popela
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.

Popis výrobku

Ventilační kabelové vývodky s metrickým a PG závitem jsou určeny pro upevnění kabelů a vodičů včetně kompenzace tlakového rozdíli s nutnosti utažení maticí.

Velikosti závitů:
- metrický M12, M16 a M20
- PG 9, PG 11, PG 13,5

Výhody

  • Vysoký stupeň krytí IP66/IP67
  • Široký upínací rozsah
  • Výběr z více druhů barev
  • Možnost výměny vnitřní vložky
  • Jednoduchá instalace a demontáž

Rozšířené informace

Obecné technické údaje

Materiál polyamid 6 (PA6)
Těsnící kroužek chloroplen CR
Montážní poloha variabilní
Typ závitu - metrický EN 60423
- PG DIN 40430
- jiné závity na vyžádání
Odolnost proti ohni V2 - dle UL94
Stupeň krytí IP66 / IP67
Pracovní teplota trvale: -20 až +100 °C
špičkově: -30 až +150 °C
Schválení

VDE File no. 134171 dle DIN EN 62444
CSA File no. 115116_0_000 dle CSA C22.2
UL File no. E199260 dle UL514B, CSA22.2 No 18.3-12, CSA22.2 No 94.2-15
TYPE 4X no. E199260 dle UL50E
UV File no. SERCOVAM RES 107572 dle UL 514B §8.26.7
DNV-GL File no. E-14046 dle EN62444

Příslušenství (zvlášť objednat) - Matice bez límce - pro utažení vývodky
- Matice s límcem - pro utažení vývodky
- Vložky s více kruhovými otvroy
- Vložky s plochým otvorem
- Zaslepovací hříbky - pro zaslepení vývodky
Schválení nepokrývají všechny barvy nebo velikosti.

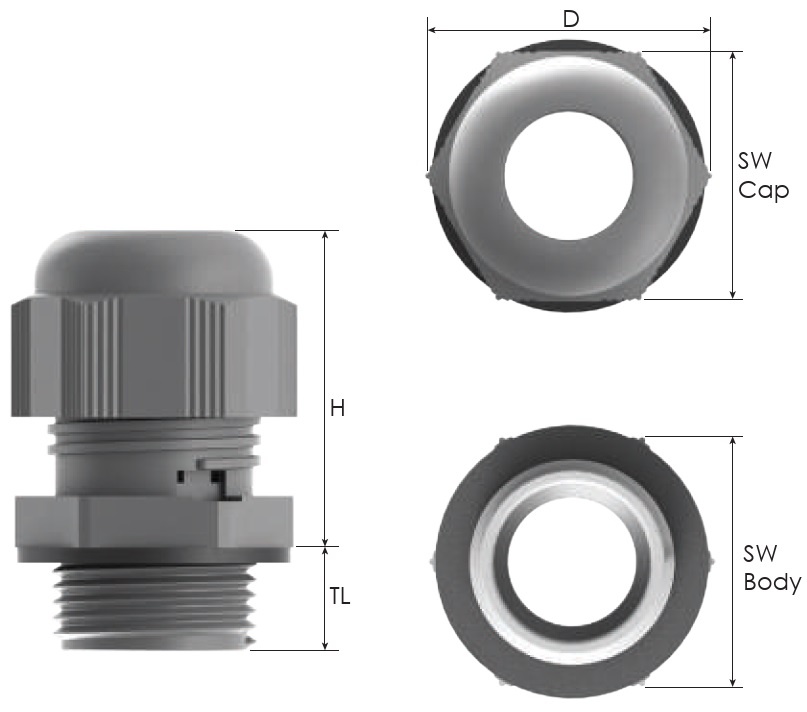

Rozměry ventilační vývodky s metrickým a PG závitem

Rozměry ventilační plastové vývodky

Kompletní rozměry kabelové vývodky si lze stáhnout v katalogovém listě, který naleznete v sekci "Ke stažení".

Velikosti ventilačních vývodek s metrickým závitem

Velikost Upínací
rozsah
Ø
[mm]
Prům. průtok
vzduchu
při 70 mbar
[l/hod.]
Délka
závitu
TL
[mm]
Velikost
SW Cap
[mm]
Výška
H
[mm]
Objednací čísla
RAL 7035
světle šedá
RAL 7001
šedá
RAL 9005
černá
M12x1,5 4,0 - 7,0 25 8,0 19 28,3 BMVG-1SBMVG-0SBMVG-2S
M16x1,5 4,0 - 7,0 25 10,0 19 28,3 BMVG-11BMVG-01BMVG-21
M20x1,5 6,0 - 11,0 40 10,0 24 33,3 BMVG-12BMVG-02BMVG-22

Velikosti ventilačních vývodek s PG závitem

Velikost Upínací
rozsah
Ø
[mm]
Prům. průtok
vzduchu
při 70 mbar
[l/hod.]
Délka
závitu
TL
[mm]
Velikost
SW Cap
[mm]
Výška
H
[mm]
Objednací čísla
RAL 7035
světle šedá
RAL 7001
šedá
RAL 9005
černá
PG 9 4,0 - 7,0 25 8,0 19 28,3 BSVG-12BSVG-02BSVG-22
PG 11 4,0 - 7,0 25 8,0 19 28,3 BSVG-13BSVG-03BSVG-23
PG 13,5 6,0 - 11,0 40 9,0 24 33,3 BSVG-14BSVG-04BSVG-24

Technické údaje

Parametry

Základní rozděleníVentilační vývodky
Příslušenstvíbe Ne
MateriálPlast
