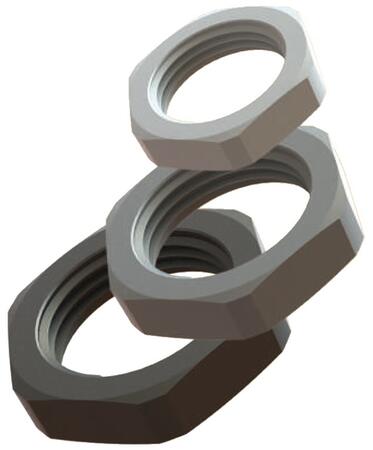

Plastová pojistná matice bez límce

Plastová matice bez límce jsou pro plastové kabelové vývodky s metrickým a PG závitem.
Dostupnost: Na dotaz
ChatDotaz na produkt
PorovnáníPorovnat
Patrik Popela
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.

Popis výrobku

Plastové matice jsou určeny pro pevné utažení plastové kabelové vývodky s metrickým nebo PG závitem

Matice bez límce s metrickým závitem o velikosti M6 až M63.

Matice bez límce s PG závitem o velikosti PG 7 až PG 48.

Výhody

  • Výběr z více druhů barev
  • Jednoduchá instalace a demontáž

Rozšířené informace

Obecné technické údaje

Materiál polyamid 6, 30% vyztuženo skleněným vláknem (PA 6 GF 30)
Odolnost proti ohni HB - dle UL94
Pracovní teplota trvale: -20 až +100 °C
špičkově: -30 až +150 °C
Typ závitu - metrický závit dle EN 60423
- PG závit dle DIN 40430

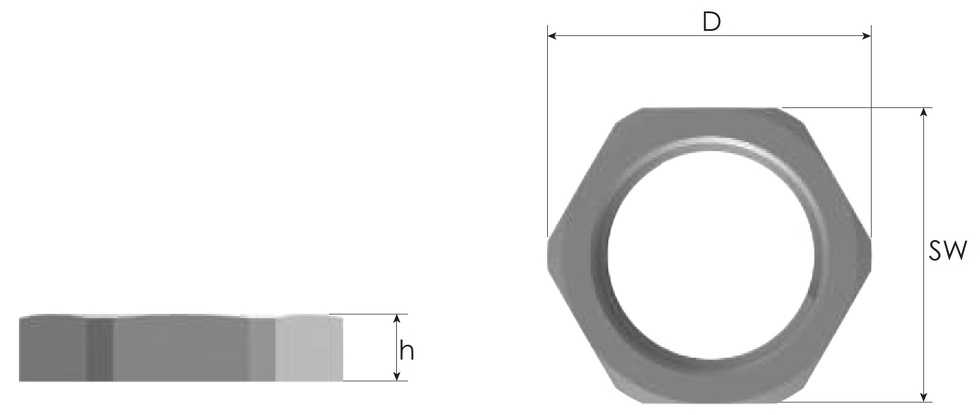

Rozměry matice bez límce

Rozměry matice bez límce

Matice bez límce s metrickým závitem

Velikost Velikost klíče
SW [mm]
Vnější rozměr
D [mm]
Výška
H [mm]
Objednací číslo
RAL 7035
světle šedá
RAL 7001
šedá
RAL 9005
černá
M6x0,75 10 11,0 5,0 BLMN-1S6BLMN-0S6BLMN-2S6
M8x1,0 12 13,0 5,0 BLMN-1S8BLMN-0S8BLMN-2S8
M12x1,5 18 19,5 5,0 BLMN-1SBLMN-0SBLMN-2S
M16x1,5 22 24,2 5,0 BLMN-11BLMN-01BLMN-21
M20x1,5 26 28,6 6,0 BLMN-12BLMN-02BLMN-22
M25x1,5 32 35,0 6,0 BLMN-13BLMN-03BLMN-23
M32x1,5 41 46,1 7,0 BLMN-14BLMN-04BLMN-24
M40x1,5 50 55,3 7,0 BLMN-15BLMN-05BLMN-25
M50x1,5 60 66,1 8,0 BLMN-16BLMN-06BLMN-26
M63x1,5 75 82,5 8,0 BLMN-17BLMN-07BLMN-27

Matice bez límce s PG závitem

Velikost Velikost klíče
SW [mm]
Vnější rozměr
D [mm]
Výška
H [mm]
Objednací číslo
RAL 7035
světle šedá
RAL 7001
šedá
RAL 9005
černá
PG 7 19 20,9 5,0 BLN-11BLN-01BLN-21
PG 9 22 23,9 5,0 BLN-12BLN-02BLN-22
PG 11 24 25,9 5,0 BLN-13BLN-03BLN-23
PG 13,5 27 28,9 6,0 BLN-14BLN-04BLN-24
PG 16 30 32,9 6,0 BLN-15BLN-05BLN-25
PG 21 36 38,8 7,0 BLN-16BLN-06BLN-26
PG 29 46 49,8 7,0 BLN-17BLN-07BLN-27
PG 36 60 65,7 8,0 BLN-18BLN-08BLN-28
PG 42 65 72,7 8,0 BLN-19BLN-09BLN-29
PG 48 70 77,7 8,0 BLN-20BLN-10BLN-30

Technické údaje

Parametry

Základní rozděleníKabelové vývodky pro průmysl
Ventilační vývodky
Příslušenstvíano Ano
MateriálPlast
