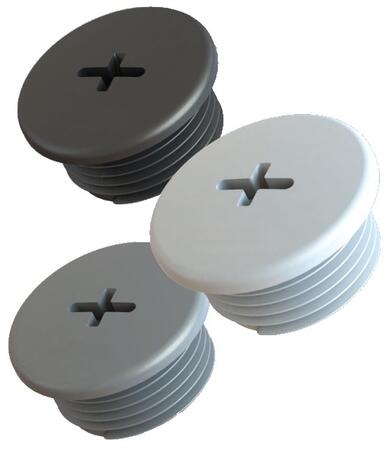

Plastová kulatá záslepka
Plastová kulatá záslepka pro zaslepení vyřezaného otvoru. Záslepka je s metrickým nebo PG závitem.
Dostupnost: Na dotaz
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení Peltier a spínacích prvků SCHLEGEL.
Popis výrobku
Plastová kulatá záslepka slouží pro zaslepení vyřezaného otvoru po kabelové vývodce. Záslepka je s metrickým nebo PG závitem.
Záslepka s metrickým závitem o velikosti M12 až M50.
Záslepka s PG závitem o velikosti PG 7 až PG 36.
Výhody
- Výběr z více druhů barev
- Jednoduchá instalace a demontáž
Rozšířené informace
Obecné technické údaje
| Materiál | polyamid 6, (PA 6) |
|---|---|
| Těsnící O-kroužek | NBR |
| Odolnost proti ohni | V2 - dle UL94 |
| Pracovní teplota | trvale: -20 až +100 °C špičkově: -30 až +150 °C |
| Typ závitu | - metrický závit dle EN 60423 - PG závit dle DIN 40430 |
| Příslušenství (zvlášť objednat) | - Matice bez límce - pro utažení vývodky/záslepky - Matice s límcem - pro utažení vývodky/záslepky |

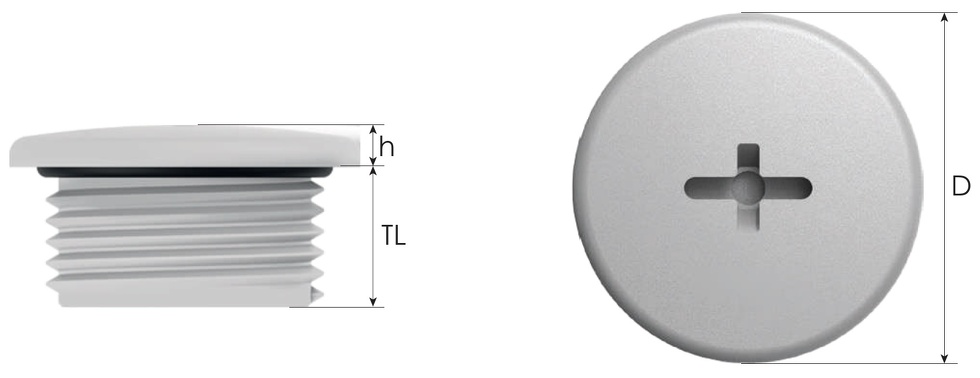

Rozměry plastové kulaté záslepky
Kompletní rozměry plastové záslepky si lze stáhnout v katalogovém listě, který naleznete v sekci "Ke stažení".
Plastová kulatá záslepka s metrickým závitem
| Velikost | Délka závitu TL [mm] |
Objednací číslo | ||
| RAL 7035 světle šedá |
RAL 7001 šedá |
RAL 9005 černá |
||
| M12x1,5 | 6,0 | BMBS-1S(Y)(+)(TL6) | BMBS-0S(Y)(+)(TL6) | BMBS-2S(Y)(+)(TL6) |
|---|---|---|---|---|
| 10,0 | BMBS-1S(Y)(+)(TL10) | BMBS-0S(Y)(+)(TL10) | BMBS-2S(Y)(+)(TL10) | |
| M16x1,5 | 6,0 | BMBS-11(Y)(+)(TL6) | BMBS-01(Y)(+)(TL6) | BMBS-21(Y)(+)(TL6) |
| 10,0 | BMBS-11(Y)(+)(TL10) | BMBS-01(Y)(+)(TL10) | BMBS-21(Y)(+)(TL10) | |
| M20x1,5 | 6,0 | BMBS-12(Y)(+)(TL6) | BMBS-02(Y)(+)(TL6) | BMBS-22(Y)(+)(TL6) |
| 10,0 | BMBS-12(Y)(+)(TL10) | BMBS-02(Y)(+)(TL10) | BMBS-22(Y)(+)(TL10) | |
| M25x1,5 | 6,0 | BMBS-13(Y)(+)(TL6) | BMBS-03(Y)(+)(TL6) | BMBS-23(Y)(+)(TL6) |
| 10,0 | BMBS-13(Y)(+)(TL10) | BMBS-03(Y)(+)(TL10) | BMBS-23(Y)(+)(TL10) | |
| 15,0 | BMBS-13(Y)(+)(TL15) | BMBS-03(Y)(+)(TL15) | BMBS-23(Y)(+)(TL15) | |
| M32x1,5 | 8,0 | BMBS-14(Y)(+)(TL8) | BMBS-04(Y)(+)(TL8) | BMBS-24(Y)(+)(TL8) |
| 10,0 | BMBS-14(Y)(+)(TL10) | BMBS-04(Y)(+)(TL10) | BMBS-24(Y)(+)(TL10) | |
| M40x1,5 | 8,0 | BMBS-15(Y)(+)(TL8) | BMBS-05(Y)(+)(TL8) | BMBS-25(Y)(+)(TL8) |
| 10,0 | BMBS-15(Y)(+)(TL10) | BMBS-05(Y)(+)(TL10) | BMBS-25(Y)(+)(TL10) | |
| M50x1,5 | 10,0 | BMBS-16(Y)(+)(TL10) | BMBS-06(Y)(+)(TL10) | BMBS-26(Y)(+)(TL10) |
Plastová kulatá záslepka s PG závitem
| Velikost | Délka závitu TL [mm] |
Objednací číslo | ||
| RAL 7035 světle šedá |
RAL 7001 šedá |
RAL 9005 černá |
||
| PG 7 | 6,0 | BBS-11(Y)(+)(TL6) | BBS-01(Y)(+)(TL6) | BBS-21(Y)(+)(TL6) |
|---|---|---|---|---|
| 10,0 | BBS-11(Y)(+)(TL10) | BBS-01(Y)(+)(TL10) | BBS-21(Y)(+)(TL10) | |
| PG 9 | 6,0 | BBS-12(Y)(+)(TL6) | BBS-02(Y)(+)(TL6) | BBS-22(Y)(+)(TL6) |
| 10,0 | BBS-12(Y)(+)(TL10) | BBS-02(Y)(+)(TL10) | BBS-22(Y)(+)(TL10) | |
| PG 11 | 6,0 | BBS-13(Y)(+)(TL6) | BBS-03(Y)(+)(TL6) | BBS-23(Y)(+)(TL6) |
| 10,0 | BBS-13(Y)(+)(TL10) | BBS-03(Y)(+)(TL10) | BBS-23(Y)(+)(TL10) | |
| PG 13,5 | 6,0 | BBS-14(Y)(+)(TL6) | BBS-04(Y)(+)(TL6) | BBS-24(Y)(+)(TL8) |
| 10,0 | BBS-14(Y)(+)(TL10) | BBS-04(Y)(+)(TL10) | BBS-24(Y)(+)(TL10) | |
| PG 16 | 6,0 | BBS-15(Y)(+)(TL6) | BBS-05(Y)(+)(TL6) | BBS-25(Y)(+)(TL8) |
| 10,0 | BBS-15(Y)(+)(TL10) | BBS-05(Y)(+)(TL10) | BBS-25(Y)(+)(TL10) | |
| PG 21 | 8,0 | BBS-16(Y)(+)(TL8) | BBS-06(Y)(+)(TL8) | BBS-26(Y)(+)(TL8) |
| 10,0 | BBS-16(Y)(+)(TL10) | BBS-06(Y)(+)(TL10) | BBS-26(Y)(+)(TL10) | |
| PG 29 | 8,0 | BBS-17(Y)(+)(TL8) | BBS-07(Y)(+)(TL8) | BBS-27(Y)(+)(TL8) |
| 10,0 | BBS-17(Y)(+)(TL10) | BBS-07(Y)(+)(TL10) | BBS-27(Y)(+)(TL10) | |
| PG 36 | 10,0 | BBS-18(Y)(+)(TL10) | BBS-08(Y)(+)(TL10) | BBS-28(Y)(+)(TL10) |
Technické údaje
Parametry
| Základní rozdělení | Kabelové vývodky pro průmysl |
|---|---|
| Příslušenství |  Ano |
| Materiál | Plast |
