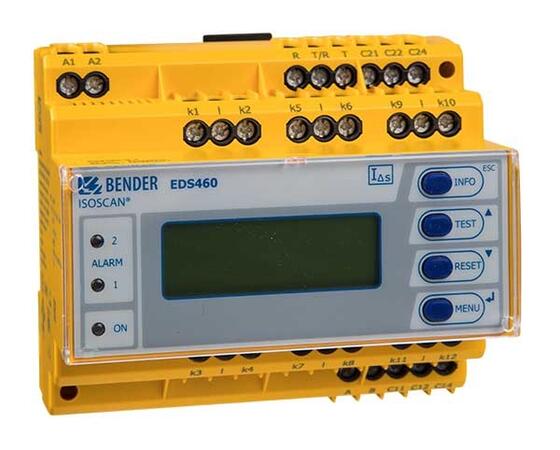

EDS460-DG - Přístroj pro vyhodnocování poruch izolace
Vícekanálový přístroj pro vyhodnocování poruch izolace pro EDS systémy
Přístroj je určen pro lokalizaci poruch izolačních stavů v DC IT sítích se zvýšenou hodnotou svodové kapacity. S použitím měřicích transformátorů proudu vyhodnocuje testovací proud generovaný přístrojem IRDH575 nebo PGH.
Dostupnost: Prodej ukončen
Vybrat variantu (4)
Dotaz na produktPorovnat
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.
Varianty k produktu EDS460-DG - Přístroj pro vyhodnocování poruch izolace (4)
Vyhodnocovací jednotka
EDS460-DG-1Us AC 16...72V, DC 16...94V, AC 42...460Hz
I 2...10mA
I 2...10mA
Vyhodnocovací jednotka
EDS460-DG-2Us AC/DC 70...276V, AC 42...460Hz
I 2...10mA
I 2...10mA
Vyhodnocovací jednotka
EDS460-DGW-1Us AC 16...72V, DC 16...94V, AC 42...460Hz
I 2...10mA
I 2...10mA
Vyhodnocovací jednotka
EDS460-DGW-2Us AC/DC 70...276V, AC 42...460Hz
I 2...10mA
I 2...10mA
Popis výrobku
- Lokalizace poruch izolace a měření reziduálních proudů
- Určeno pro DC IT sítě (20...308 V)
- Řídící a zobrazovací jednotka v jednom přístroji
- 12 měřicích kanálů (výstupních obvodů) pro měření pomocí měřicích transformátorů série W, WR nebo WS.
- V jednom systémů lze provádět měření pomocí až 90 přístrojů EDS (tj. na 1080 měřicích kanálech)
- Perioda skenování 10 s na všech kanálech
- Nastavitelná citlivost 2...10 mA (100 Ω/V)
- Možnost záznamu až 300 událostí
- Dvě oddělená ALARM relé, každé s jedním přepínatelným kontaktem
- Nastavitelný režim N/O nebo N/C
- Možnost připojení externího tlačítka TEST/RESET
- Signalizace stavu monitorované sítě pomocí grafického displeje
- Rozsah BMS adres 1...90
- Sériové rozhraní RS485 s BMS protokolem
- Trvalé monitorování stavu připojení měřicích transformátorů
- Nastavitelná funkce paměti poruchových stavů
- Přídavná funkce měření reziduálních proudů
