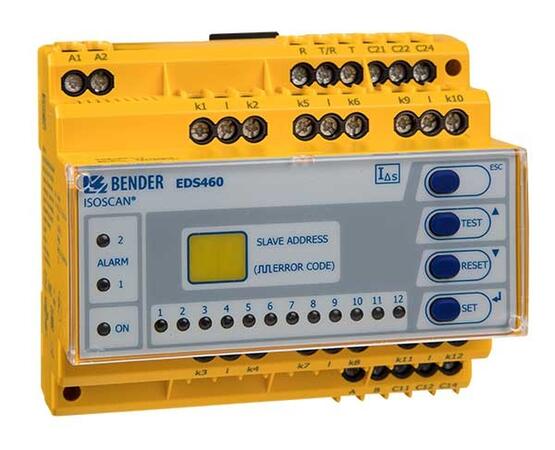

EDS460-L / EDS461-L - Přístroj pro vyhodnocování poruch izolace

Vícekanálový přístroj pro vyhodnocování poruch izolace pro EDS systémy

Přístroj je určen pro lokalizaci poruch izolačních stavů v izolovaných napájecích soustavách (IT). S použitím měřicích transformátorů proudu vyhodnocuje testovací proud generovaný přístrojem IRDH575 nebo PGH. Signalizace pomocí LED.
Dostupnost: Na dotaz
Vybrat variantu (4)
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.

Varianty k produktu EDS460-L / EDS461-L - Přístroj pro vyhodnocování poruch izolace (4)

EDS460-L-1 Vyhodnocovací jednotka
Vyhodnocovací jednotka
EDS460-L-1
Us AC 16...72V, DC 16...94V
I 2...10mA
OBJ: B91080003
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
EDS460-L-2 Vyhodnocovací jednotka
Vyhodnocovací jednotka
EDS460-L-2
Us AC/DC 70...276V, AC 42...460Hz
I 2...10mA
OBJ: B91080004
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
EDS461-L-1 Vyhodnocovací jednotka
Vyhodnocovací jednotka
EDS461-L-1
Us AC 16...72V, DC 16...94V, AC 42...460Hz
I 0,2...1mA
OBJ: B91080007
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
EDS461-L-2 Vyhodnocovací jednotka
Vyhodnocovací jednotka
EDS461-L-2
Us AC/DC 70...276V, AC 42...460Hz
I 0,2...1mA
OBJ: B91080008
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

Volitelné příslušenství k EDS460-L / EDS461-L - Přístroj pro vyhodnocování poruch izolace

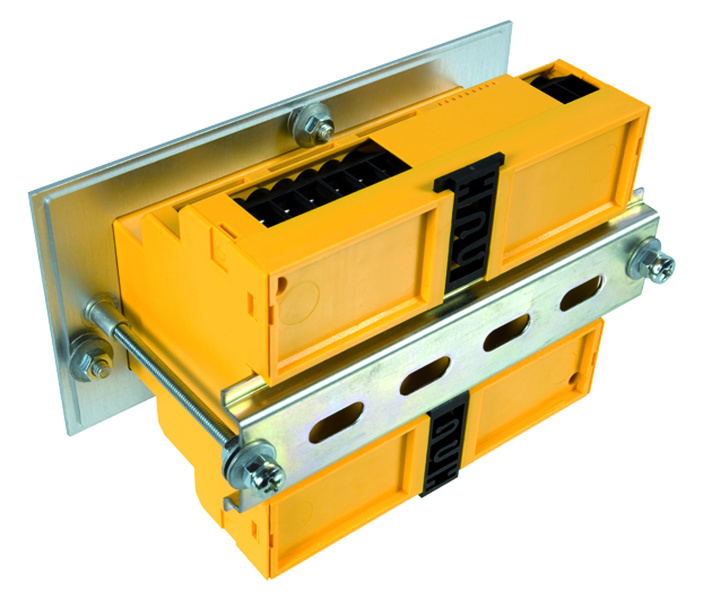

XM460 - montážní rám
Montážní rám
XM460
OBJ: B990995
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

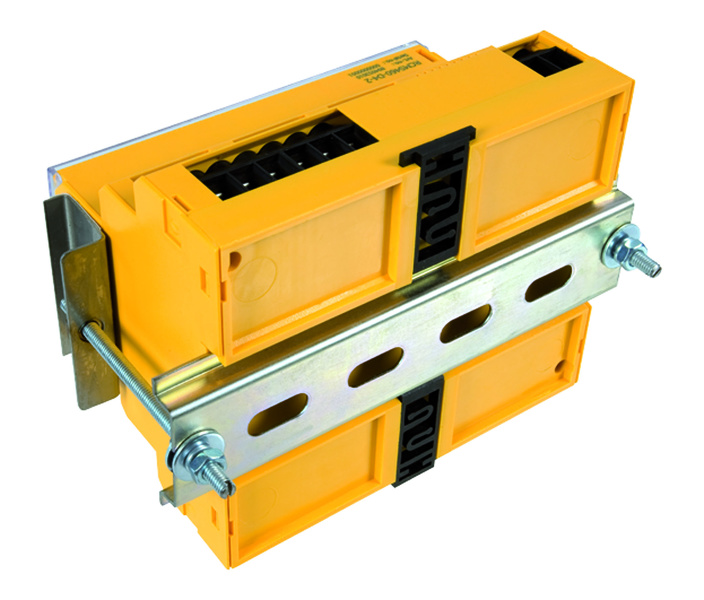

XM460 - příchytka do panelu
Upevňovací sada
X460
OBJ: B990993
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Nastavení a ověření přístrojů BENDER
Nastaveni - EDS460-L-2
OBJ: S91080004
Záruka: 24 m.
Skladem v GHV
skladem >1000 ks
Na dotaz
Poptejte cenu
Porovnání

Popis výrobku

  • Lokalizace poruch izolace a měření reziduálních proudů
  • Určeno pro AC, 3 AC a DC IT sítě
  • Řídicí a zobrazovací jednotka v jednom přístroji
  • Signalizace kanálů s poruchou pomocí LED a sedmi-segmentového displeje
  • 12 měřicích kanálů (výstupních obvodů) pro měření pomocí měřicích transformátorů série CTAC, W, WR nebo WS
  • V jednom systémů lze provádět měření pomocí až 90 přístrojů EDS (tj. na 1080 měřicích kanálech)
  • Perioda skenování do 10 s na všech kanálech
  • Nastavitelná citlivost 2...10 mA (100 Ω/V) pro EDS460 a 0,2...1 mA (1000 Ω/V) pro EDS461
  • Možnost záznamu až 300 událostí (EDS..-D)
  • Dvě oddělená ALARM relé, každé s jedním přepínatelným kontaktem
  • Nastavitelný režim N/O nebo N/C
  • Možnost připojení externího tlačítka TEST/RESET
  • Rozsah BMS adres 1...90
  • Sériové rozhraní RS485 s BMS protokolem
  • Trvalé monitorování stavu připojení měřicích transformátorů
  • Nastavitelná funkce paměti poruchových stavů
  • Přídavná funkce měření reziduálních proudů
