EFL 012 - Elektronický hygrostat (DC)
Elektronický hygrostat je určen pro řízení topných a chladících zařízení nebo signálních zařízení skrze elektronické relé SM 010 nebo podobného prvku.
Cena 1 790 Kč
2 165,90 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (1)
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení Peltier a spínacích prvků SCHLEGEL.
Varianty k produktu EFL 012 - Elektronický hygrostat (DC) (1)
Elektronický hygrostat
EFL 012, 40 - 90 % RH, 12-48 V DCElektronický nastavitelný hygrostat s přepínacím kontaktem, nastavitelný rozsah: 40 ... 90% RV
Hystereze spínání: 5% RV (tolerance +-3%); Montáž: na DIN lištu; Hmotnost: 70g; LED indikace funkce
Maximální spínaný výkon: DC 0,5 A při DC 48 V; Max. spínaný proud: DC 10 mW (při 0,1V, 100mA nebo 1mA, 10V)
Rozměry: 64,5x42x38 mm; Stupeň krytí: IP20; Provozní napětí DC 12-48 V
Schválení: UL File No. E164102, EAC a VDE v řízení
Hystereze spínání: 5% RV (tolerance +-3%); Montáž: na DIN lištu; Hmotnost: 70g; LED indikace funkce
Maximální spínaný výkon: DC 0,5 A při DC 48 V; Max. spínaný proud: DC 10 mW (při 0,1V, 100mA nebo 1mA, 10V)
Rozměry: 64,5x42x38 mm; Stupeň krytí: IP20; Provozní napětí DC 12-48 V
Schválení: UL File No. E164102, EAC a VDE v řízení
OBJ: 01245.2-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
1 790 Kč/ks
2 165,90 Kč s DPH
+-
Popis výrobku
Elektronický hygrostat je určen pro řízení topných a chladících zařízení, ventilátorů s filtrem nebo signálních zařízení skrze elektronické relé SM 010 nebo podobného prvku. Hygrostat snímá relativní vlhkost a spíná prostřednictvím relé s přepínacím kontaktem. Vestavěná LED dioda v otočném regulátoru signalizuje sepnutí NC kontaktu termostatu (1-2). Pokud relativní vlhkost klesne kontakty se pak rozpojí a LED zhasne. V klidovém stavu bez napájení jsou kontakty (1-2) otevřeny.Termostat je rovněž vhodný pro spínání nebo přepínání signálních proudů s výkonem DC 10 mW, ale také i proudů do 0,5 A.
- Nastavitelná relativní vlhkost
- Optická signalizace provozu (LED)
- Vysoký spínaný výkon
- Upevnění na DIN lištu
- Teplotně kompenzovaný
Rozšířené informace
Schéma

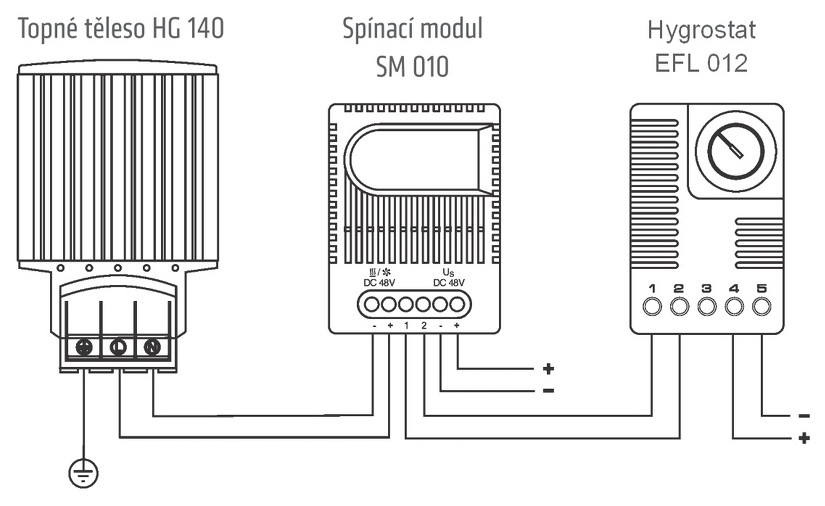

Příklad připojení prostřednictvím elektronického relé SM 010
Schéma připojení EFL 012
Technické údaje
| Hystereze spínání | 5 % RV (± 3 % RV tolerance) při +25 °C (+77 °F), 50 % RV |
|---|---|
| Doba reakce | přibližně 5 sec. |
| Typ kontaktu | přepínací (relé) |
| Životnost | >100 000 cyklů |
| Maximální spínaný výkon (výstupní relé) | DC 0,5 A při DC 48 V |
| Maximální spínaný proud (výstupní relé) | DC 10 mW (při 0,1 V, 100 mA nebo 1 mA, 10V) |
| Indikátor provozního stavu | LED |
| Připojení | pětipólová svorkovnice 2,5 mm2, utahovací moment 0,5 Nm pevný vodič (drát) nebo lanko 2,5 mm2 (AWG 14) |
| Uchycení | příchytka na 35mm DIN lištu, EN 60175 |
| Kryt | světle šedý plast UL94 V-0 |
| Rozměry | 64,5×42×38 mm |
| Hmotnost | cca. 70 g |
| Montážní poloha | svislá |
| Provozní / skladovací teplota | 0 až +60 °C (+32 až +140 °F) / -20 až +70 °C (-4 až +158 °F) |
| Provozní / skladovací vlhkost | 95 % relativní vlhkosti (bez kondenzace) |
| Stupeň krytí | IP 20 |
| Schválení | UL složka č. E164102, VDE |
| Objednací číslo | Provozní napětí | Nastavitelný rozsah vlhkosti |
| 01245.2-00 | DC 12-48 V (min. DC 10 V, max. DC 60 V) | 40 až 90 % RV |
|---|
