Měřicí transformátor s rozebiratelným jádrem KBR 18S
KBR 18S
KBR 18S
KBR 18S
Měřicí transformátor s rozebiratelným jádrem KBR 18S
KBR 18S
KBR 18S
KBR 18S

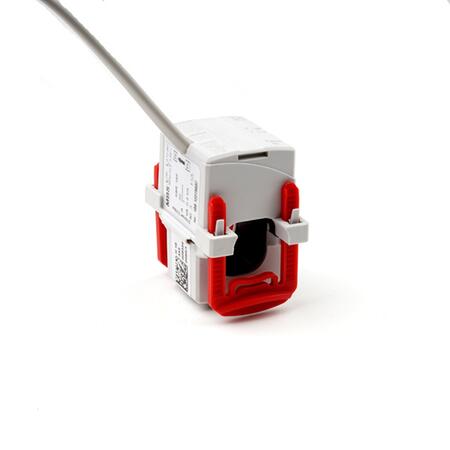

KBR 18S - Měřicí transformátor proudu násuvný s děleným jádrem

Primární jm. proud: 60...250 A
Primární vodič Ø: max 18 mm
Šířka: 36 mm
Výška: 51,10 mm
Hloubka: 50 mm

Cena 1 705 Kč
2 063,05 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (9)
ChatDotaz na produkt
PorovnáníPorovnat
Jiří Formánek
Jiří Formánek
+420 775 784 899
Technicko-obchodní specialista přístrojových transformátorů proudu a plastových izolátorů MBS.
VariantyVolitelné příslušenstvíPopis výrobkuTechnické údajeSoubory ke staženíČlánkySouvisející produkty

Varianty k produktu KBR 18S - Měřicí transformátor proudu násuvný s děleným jádrem (9)

Filtrace
Primární jmenovitý proud
Třída přesnosti
Jmenovitý výkon
Primární jmenovitý proud:
60 A[1]75 A[1]100 A[1]125 A[1]150 A[1]200 A[2]250 A[2]Zrušit ⨯
Třída přesnosti:
1[2]3[7]Zrušit ⨯
Jmenovitý výkon:
0,4 VA[2]0,5 VA[2]0,75 VA[2]1 VA[1]1,5 VA[1]2 VA[1]Zrušit ⨯
KBR 18S; 100/1A; 0,75VA; tř.3 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
KBR 18S; 100/1A; 0,75VA; tř.3
Průměr prim. vodiče: 18,5 mm
Převod transformátoru: 100/1A
Jmenovitý výkon: 0,75VA
Třída přesnosti: 3
OBJ: 18S-0003
EAN: 4061701055443
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 705 Kč/ks
2 063,05 Kč s DPH
Porovnání
+-
Košík
KBR 18S; 125/1A; 0,75VA; tř.3 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
KBR 18S; 125/1A; 0,75VA; tř.3
Průměr prim. vodiče: 18,5 mm
Převod transformátoru: 125/1A
Jmenovitý výkon: 0,75VA
Třída přesnosti: 3
OBJ: 18S-0004
EAN: 4061701055450
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 705 Kč/ks
2 063,05 Kč s DPH
Porovnání
+-
Košík
KBR 18S; 150/1A; 1VA; tř.3 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
KBR 18S; 150/1A; 1VA; tř.3
Průměr prim. vodiče: 18,5 mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 1VA
Třída přesnosti: 3
OBJ: 18S-0005
EAN: 4061701055467
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 705 Kč/ks
2 063,05 Kč s DPH
Porovnání
+-
Košík
KBR 18S; 200/1A; 0,4VA; tř.1 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
KBR 18S; 200/1A; 0,4VA; tř.1
Průměr prim. vodiče: 18,5 mm
Převod transformátoru: 200/1A
Jmenovitý výkon: 0,4VA
Třída přesnosti: 1
OBJ: 18S-0006
EAN: 4061701055474
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 705 Kč/ks
2 063,05 Kč s DPH
Porovnání
+-
Košík
KBR 18S; 200/1A; 1,5VA; tř.3 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
KBR 18S; 200/1A; 1,5VA; tř.3
Průměr prim. vodiče: 18,5 mm
Převod transformátoru: 200/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 3
OBJ: 18S-0007
EAN: 4061701055504
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 705 Kč/ks
2 063,05 Kč s DPH
Porovnání
+-
Košík
KBR 18S; 250/1A; 0,5VA; tř.1 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
KBR 18S; 250/1A; 0,5VA; tř.1
Průměr prim. vodiče: 18,5 mm
Převod transformátoru: 250/1A
Jmenovitý výkon: 0,5VA
Třída přesnosti: 1
OBJ: 18S-0008
EAN: 4061701055511
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 705 Kč/ks
2 063,05 Kč s DPH
Porovnání
+-
Košík
KBR 18S; 250/1A; 2VA; tř.3 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
KBR 18S; 250/1A; 2VA; tř.3
Průměr prim. vodiče: 18,5 mm
Převod transformátoru: 250/1A
Jmenovitý výkon: 2VA
Třída přesnosti: 3
OBJ: 18S-0009
EAN: 4061701055528
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 705 Kč/ks
2 063,05 Kč s DPH
Porovnání
+-
Košík
KBR 18S; 60/1A; 0,4VA; tř.3 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
KBR 18S; 60/1A; 0,4VA; tř.3
Průměr prim. vodiče: 18,5 mm
Převod transformátoru: 60/1A
Jmenovitý výkon: 0,4VA
Třída přesnosti: 3
OBJ: 18S-0001
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 705 Kč/ks
2 063,05 Kč s DPH
Porovnání
+-
Košík
KBR 18S; 75/1A; 0,5VA; tř.3 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
KBR 18S; 75/1A; 0,5VA; tř.3
Průměr prim. vodiče: 18,5 mm
Převod transformátoru: 75/1A
Jmenovitý výkon: 0,5VA
Třída přesnosti: 3
OBJ: 18S-0002
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 705 Kč/ks
2 063,05 Kč s DPH
Porovnání
+-
Košík

Volitelné příslušenství k KBR 18S - Měřicí transformátor proudu násuvný s děleným jádrem

Příchytka na lištu DIN na KBR 18S
Příchytka na lištu DIN na KBR 18S
KBR 18S
Zjistit více
OBJ: 55016
EAN: 4061701165616
Záruka: 24 m.
Není skladem
Prověříme pro Vás
94 Kč/ks
113,74 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Násuvný měřicí transformátor s rozebíratelným jádrem pro primární jmenovité proudy od 60 do 250 A, sekundární proud 1 A, jmenovité výkony 0,4 až 2 VA. K dodání ve třídě přesnosti 1 a 3.

Transformátor KBR 18S najde hlavní využití při dodatečné montáži na kabel, kdy není nutné přerušení primárního vodiče. Uchycení transformátoru pomocí fixační spony zjednodušuje montáž a umožňuje upevnění pouze jednou rukou. Díky malým, kompaktním rozměrům, jsou vhodné i do špatně přístupných míst nebo omezených prostor.
Transformátory KBR jsou vyrobeny v souladu s normami DIN EN 60044/1 a VDE 0414 část 1.



Obecné vlastnosti

  • Jmen. trvalý tepelný proud Icth: 1,2 x IN
  • Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 sec
  • Nadproudové číslo: FS5
  • Jmen. dynamický proud Idyn: 2,5 x Ith
  • Max. provozní napětí Um: 0.72 kV
  • Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
  • Jmenovitý kmitočet: 50 Hz
  • Odpor zátěže napěťového výstupu: min. 1kΩ
  • Třída izolace: E
  • Stupeň krytí: IP 20
  • Rozsah pracovních teplot: -5°C až +50°C
  • Rozsah skladovacích teplot: -25°C až +70°C



Technické údaje

Parametry

Primární vodič Ø (max)18 mm
Šířka36 mm

Parametry variant k KBR 18S - Měřicí transformátor proudu násuvný s děleným jádrem

Primární jmenovitý proudJmenovitý výkonTřída přesnosti: 1Třída přesnosti: 3
Sekundární proud: 1 ASekundární proud: 1 A
60 A0,4 VA18S-0001
75 A0,5 VA18S-0002
100 A0,75 VA18S-0003
125 A0,75 VA18S-0004
150 A1 VA18S-0005
200 A0,4 VA18S-0006
1,5 VA18S-0007
250 A0,5 VA18S-0008
2 VA18S-0009

Soubory ke stažení

Katalogový list
Katalogový list
Katalogový list KBR 18S
(PDF, 253 kB)
Zobrazit ikonaDownload ikona
Návody
Návody
Návod pro měřicí trafa MBS 1/2024
(PDF, 4.4 MB)
Zobrazit ikonaDownload ikona
Katalog
Katalog
Katalogové listy transformátorů KBR
(PDF, 1.7 MB)
Zobrazit ikonaDownload ikona
Novinky
Novinky
ElektroPrůmysl 08-2017 - Novinky v oblasti měřicích transformátorů proudu
(PDF, 546 kB)
Zobrazit ikonaDownload ikona

Články a informace

Transformátory s rozebiratelným jádrem nově pro měření do 20 kHz!
Transformátory s rozebiratelným jádrem nově pro měření do 20 kHz!
Víte, čím měříte? Měřicí transformátory proudu od MBS nově s šířkou pásma do 20 kHz!
Víte, čím měříte? Měřicí transformátory proudu od MBS nově s šířkou pásma do 20 kHz!
