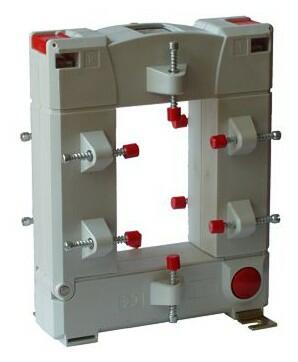

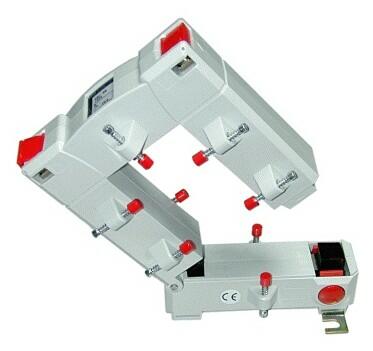

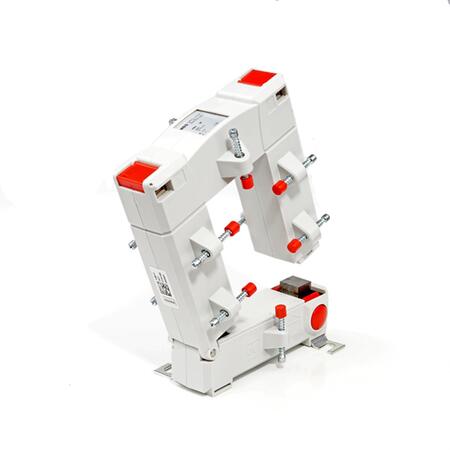

KBU 58 - Měřicí transformátor proudu násuvný s rozebíratelným jádrem, na kabel i pasovinu
Transformátory s děleným jádrem se nedají úředně ověřit (necejchují se) z důvodu, že dotyková plocha nemůže zaručit 100% spoj magnetického jádra.
Toto spojení by mohlo ovlivňovat přesnost měření.
Primární jm. proud: 250...1000 A
Primární vodič Ø: max 50 mm
Primární pas: 50 x 80 mm
Šířka: 125 mm
Výška: 158 mm
Hloubka: 58 mm
Cena od 2 400 Kč
od 2 904 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (28)
Dotaz na produktPorovnat
Jiří Formánek
Technicko-obchodní specialista přístrojových transformátorů proudu a plastových izolátorů MBS.
Varianty k produktu KBU 58 - Měřicí transformátor proudu násuvný s rozebíratelným jádrem, na kabel i pasovinu (28)
Filtrace
Skladem
Primární jmenovitý proud
Sekundární proud
Třída přesnosti
Jmenovitý výkon
Měřicí transformátor proudu s rozebíratelným jádrem
KBU 58; 1000/5A; 10VA; tř.1Průměr prim. vodiče: 50 mm
Primární lišta: 50x80 mm
Převod transformátoru: 1000/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 1
Primární lišta: 50x80 mm
Převod transformátoru: 1000/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 1
OBJ: 80068
EAN: 4061701197471
Záruka: 24 m.
Skladem v GHV
skladem 9 ks
2 400 Kč/ks
2 904 Kč s DPH
+-
Měřicí transformátor proudu s rozebíratelným jádrem
KBU 58; 250/5A; 1,5VA; tř.1Průměr prim. vodiče: 50 mm
Primární lišta: 50x80 mm
Převod transformátoru: 250/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Primární lišta: 50x80 mm
Převod transformátoru: 250/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
OBJ: 80061
EAN: 4061701197327
Záruka: 24 m.
Skladem v GHV
skladem 6 ks
2 400 Kč/ks
2 904 Kč s DPH
+-
Měřicí transformátor proudu s rozebíratelným jádrem
KBU 58; 300/5A; 2,5VA; tř.1Průměr prim. vodiče: 50 mm
Primární lišta: 50x80 mm
Převod transformátoru: 300/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Primární lišta: 50x80 mm
Převod transformátoru: 300/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
OBJ: 80062
EAN: 4061701197341
Záruka: 24 m.
Skladem v GHV
skladem 6 ks
2 400 Kč/ks
2 904 Kč s DPH
+-
Měřicí transformátor proudu s rozebíratelným jádrem
KBU 58; 400/5A; 1VA; tř.0,5Průměr prim. vodiče: 50 mm
Primární lišta: 50x80 mm
Převod transformátoru: 400/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 0,5
Primární lišta: 50x80 mm
Převod transformátoru: 400/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 0,5
OBJ: 80038
EAN: 4061701197020
Záruka: 24 m.
Skladem v GHV
skladem 3 ks
3 005 Kč/ks
3 636,05 Kč s DPH
+-
Měřicí transformátor proudu s rozebíratelným jádrem
KBU 58; 400/5A; 2,5VA; tř.1Průměr prim. vodiče: 50 mm
Primární lišta: 50x80 mm
Převod transformátoru: 400/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Primární lišta: 50x80 mm
Převod transformátoru: 400/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
OBJ: 80063
EAN: 4061701197365
Záruka: 24 m.
Skladem v GHV
skladem 9 ks
2 400 Kč/ks
2 904 Kč s DPH
+-
Měřicí transformátor proudu s rozebíratelným jádrem
KBU 58; 500/5A; 5VA; tř.1Průměr prim. vodiče: 50 mm
Primární lišta: 50x80 mm
Převod transformátoru: 500/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Primární lišta: 50x80 mm
Převod transformátoru: 500/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
OBJ: 80064
EAN: 4061701197389
Záruka: 24 m.
Skladem v GHV
skladem 5 ks
2 400 Kč/ks
2 904 Kč s DPH
+-
Měřicí transformátor proudu s rozebíratelným jádrem
KBU 58; 600/5A; 5VA; tř.1Průměr prim. vodiče: 50 mm
Primární lišta: 50x80 mm
Převod transformátoru: 600/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Primární lišta: 50x80 mm
Převod transformátoru: 600/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
OBJ: 80065
EAN: 4061701197419
Záruka: 24 m.
Skladem v GHV
skladem 6 ks
2 400 Kč/ks
2 904 Kč s DPH
+-
Měřicí transformátor proudu s rozebíratelným jádrem
KBU 58; 800/5A; 7,5VA; tř.1Průměr prim. vodiče: 50 mm
Primární lišta: 50x80 mm
Převod transformátoru: 800/5A
Jmenovitý výkon: 7,5VA
Třída přesnosti: 1
Primární lišta: 50x80 mm
Převod transformátoru: 800/5A
Jmenovitý výkon: 7,5VA
Třída přesnosti: 1
OBJ: 80067
EAN: 4061701197457
Záruka: 24 m.
Skladem v GHV
skladem 6 ks
2 400 Kč/ks
2 904 Kč s DPH
+-
Měřicí transformátor proudu s rozebíratelným jádrem
KBU 58; 1000/1A; 10VA; tř.1Průměr prim. vodiče: 50 mm
Primární lišta: 50x80 mm
Převod transformátoru: 1000/1A
Jmenovitý výkon: 10VA
Třída přesnosti: 1
Primární lišta: 50x80 mm
Převod transformátoru: 1000/1A
Jmenovitý výkon: 10VA
Třída přesnosti: 1
OBJ: 80268
EAN: 4061701199352
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 865 Kč/ks
3 466,65 Kč s DPH
+-
Měřicí transformátor proudu s rozebíratelným jádrem
KBU 58; 1000/1A; 5VA; tř.0,5Průměr prim. vodiče: 50 mm
Primární lišta: 50x80 mm
Převod transformátoru: 1000/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5
Primární lišta: 50x80 mm
Převod transformátoru: 1000/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5
Měřicí transformátor proudu s rozebíratelným jádrem
KBU 58; 1000/5A; 5VA; tř.0,5Průměr prim. vodiče: 50 mm
Primární lišta: 50x80 mm
Převod transformátoru: 1000/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5
Primární lišta: 50x80 mm
Převod transformátoru: 1000/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5
OBJ: 80058
EAN: 4061701197297
Záruka: 24 m.
Není skladem
na cestě 3 ks
3 005 Kč/ks
3 636,05 Kč s DPH
+-
Měřicí transformátor proudu s rozebíratelným jádrem
KBU 58; 250/1A; 1,5VA; tř.1Průměr prim. vodiče: 50 mm
Primární lišta: 50x80 mm
Převod transformátoru: 250/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Primární lišta: 50x80 mm
Převod transformátoru: 250/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
OBJ: 80261
EAN: 4061701199239
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 865 Kč/ks
3 466,65 Kč s DPH
+-
Měřicí transformátor proudu s rozebíratelným jádrem
KBU 58; 300/1A; 2,5VA; tř.1Průměr prim. vodiče: 50 mm
Primární lišta: 50x80 mm
Převod transformátoru: 300/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Primární lišta: 50x80 mm
Převod transformátoru: 300/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
OBJ: 80262
EAN: 4061701199246
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 865 Kč/ks
3 466,65 Kč s DPH
+-
Měřicí transformátor proudu s rozebíratelným jádrem
KBU 58; 400/1A; 1VA; tř.0,5Průměr prim. vodiče: 50 mm
Primární lišta: 50x80 mm
Převod transformátoru: 400/1A
Jmenovitý výkon: 1VA
Třída přesnosti: 0,5
Primární lišta: 50x80 mm
Převod transformátoru: 400/1A
Jmenovitý výkon: 1VA
Třída přesnosti: 0,5
OBJ: 80238
EAN: 4061701198980
Záruka: 24 m.
Není skladem
Prověříme pro Vás
3 465 Kč/ks
4 192,65 Kč s DPH
+-
Popis výrobku
Násuvný měřicí transformátor s rozebíratelným jádrem pro primární jmenovité proudy od 250 do 1000 A, sekundární proudy 1 nebo 5 A a jmenovité výkony 1,5 až 10 VA. K dodání ve třídách přesnosti 0,5 a 1.
Transformátor KBU 58 najde hlavní využití při dodatečné montáži na kabel nebo pas, kdy není nutné jeho přerušení. Uchycení transformátoru se provádí buď pomocí upevňovacích patek, které jsou součástí dodávky nebo pomocí fixačních šroubů přímo na primární vodič nebo pas.
Měřící transformátory proudu KBU mají sekundární výstup řešen svorkami.
Obecné vlastnosti
- Jmen. trvalý tepelný proud Icth: 1,2 x IN
- Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 sec
- Nadproudové číslo: FS5
- Jmen. dynamický proud Idyn: 2,5 x Ith
- Max. provozní napětí Um: 0.72 kV
- Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
- Jmenovitý kmitočet: 50 Hz
- Třída izolace: E
- Stupeň krytí: IP 20
- Rozsah pracovních teplot: -5°C až +50°C
- Rozsah skladovacích teplot: -25°C až +70°C
Technické údaje
Parametry
| Primární vodič Ø (max) | 50 mm |
|---|---|
| Primární pas | 50x80 mm |
| Šířka | 125 mm |
Parametry variant k KBU 58 - Měřicí transformátor proudu násuvný s rozebíratelným jádrem, na kabel i pasovinu
| Primární jmenovitý proud | Jmenovitý výkon | Třída přesnosti: 0.5 | Třída přesnosti: 1 | ||
|---|---|---|---|---|---|
| Sekundární proud: 5 A | Sekundární proud: 1 A | Sekundární proud: 5 A | Sekundární proud: 1 A | ||
| 250 A | 1,5 VA | 80061 | 80261 | ||
| 300 A | 2,5 VA | 80062 | 80262 | ||
| 400 A | 1 VA | 80038 | 80238 | ||
| 2,5 VA | 80063 | 80263 | |||
| 500 A | 2,5 VA | 80054 | 80254 | ||
| 5 VA | 80064 | 80264 | |||
| 600 A | 2,5 VA | 80055 | 80255 | ||
| 5 VA | 80065 | 80265 | |||
| 750 A | 2,5 VA | 80056 | 80256 | ||
| 5 VA | 80066 | 80266 | |||
| 800 A | 2,5 VA | 80057 | 80257 | ||
| 7,5 VA | 80067 | 80267 | |||
| 1 kA | 5 VA | 80058 | 80258 | ||
| 10 VA | 80068 | 80268 | |||
