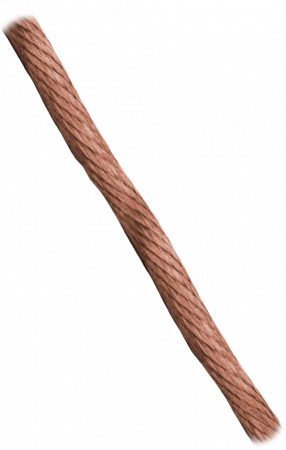

Kroucená měděná lanka
Ohebné šroubovitě vinuté vodiče z tenkých měděných drátků vhodné pro pohyblivé propojení součástí zařízení. Ohebnost je úměrná kroku vinutí a průřezu drátu.
Dostupnost: Na dotaz
Vybrat variantu (41)
Dotaz na produktPorovnat
Ing. Jan Jaroš
Technicko-obchodní specialista multifunkčních měřicích přístrojů, vypínačů a automatických přepínačů SOCOMEC a splétaných spojek a pásků COREX.
Varianty k produktu Kroucená měděná lanka (41)
Jemný drátek (velmi ohebné)
Kroucené lanko CCR 1-010, holá měďPrůřez: 1mm2; Z drátků o průměru: 0,10mm (velmi flexibilní); Průměr lana: 1,5mm;
Minimální odběrné množství: cca 5000m = 50kg;
Minimální odběrné množství: cca 5000m = 50kg;
Jemný drátek (velmi ohebné)
Kroucené lanko CCR 1,5-010, holá měďPrůřez: 1,5mm2; Z drátků o průměru: 0,10mm (velmi flexibilní); Průměr lana: 2mm;
Jemný drátek (velmi ohebné)
Kroucené lanko CCR 2,5-010, holá měďPrůřez: 2,5mm2; Z drátků o průměru: 0,10mm (velmi flexibilní); Průměr lana: 2,5mm;
Jemný drátek (velmi ohebné)
Kroucené lanko CCR 4-010, holá měďPrůřez: 4mm2; Z drátků o průměru: 0,10mm (velmi flexibilní); Průměr lana: 3,1mm;
Jemný drátek (velmi ohebné)
Kroucené lanko CCR 6-010, holá měďPrůřez: 6mm2; Z drátků o průměru: 0,10mm (velmi flexibilní); Průměr lana: 4mm;
Minimální odběrné množství: 850 m = 50 kg;
Minimální odběrné množství: 850 m = 50 kg;
Kroucené lanko CCR 6-020, holá měď
Průřez: 6mm2; Z drátků o průměru: 0,20mm (flexibilní); Průměr lana: 4mm;
Minimální odběrné množství: 850 m = 50 kg;
Minimální odběrné množství: 850 m = 50 kg;
Jemný drátek (velmi ohebné)
Kroucené lanko CCR 10-010, holá měďPrůřez: 10mm2; Z drátků o průměru: 0,10mm (velmi flexibilní); Průměr lana: 5mm;
Kroucené lanko CCR 10-020, holá měď
Průřez: 10mm2; Z drátků o průměru: 0,20mm (flexibilní); Průměr lana: 5mm;
Jemný drátek (velmi ohebné)
Kroucené lanko CCR 16-010, holá měďPrůřez: 16mm2; Z drátků o průměru: 0,10mm (velmi flexibilní); Průměr lana: 6,6mm;
Kroucené lanko CCR 16-020, holá měď
Průřez: 16mm2; Z drátků o průměru: 0,20mm (flexibilní); Průměr lana: 6,6mm;
Jemný drátek (velmi ohebné)
Kroucené lanko CCR 25-010, holá měďPrůřez: 25mm2; Z drátků o průměru: 0,10mm (velmi flexibilní); Průměr lana: 7,6mm;
Kroucené lanko CCR 25-020, holá měď
Průřez: 25mm2; Z drátků o průměru: 0,20mm (flexibilní); Průměr lana: 7,6mm;
Jemný drátek (velmi ohebné)
Kroucené lanko CCR 30-010, holá měďNahrazeno CCR35-010
Kroucené lanko CCR 30-020, holá měď
Nahrazeno CCR35-020
Popis výrobku
Kroucená lanka z holé mědi
- Materiál: Elektrotechnická měď (Cu ETP UNI 1977-78:2000), holá měď
- Průměr drátků: 0,20 mm (flexibilní) nebo 0,10 mm (velmi flexibilní)
- Průřez: 1 až 1000 mm2 (u některých průřezů je třeba počítat s minimálním odběrným množstvím)
- Výhody: vnější povrch je dokonale cylindrický, ohebnost ve všech směrech, technologie výroby umožňuje vyrábět vodiče velkých délek
- Nevýhoda: není možné kroucení lanka ve směru vinutí, při kroucení v opačném směru může dojít k porušení vinutí nebo zlomení vodiče, při ohýbání se jednotlivá vlákna mohou vychylovat a při řezu rozplétat
Rozšířené informace
Kroucená lanka z holé mědi
| Průřez [mm2] | Průměr jednotlivých drátů (v mm) | Průměr lanka [mm] | Hmotnost [kg/m] | |
|---|---|---|---|---|
| 0,10 (velmi flexibilní) | 0,20 (flexibilní) | |||
| 6 | CCR 6-010 | CCR 6-020 | 4,0 | 0,06 |
| 10 | CCR 10-010 | CCR 10-020 | 5,0 | 0,10 |
| 16 | CCR 16-010 | CCR 16-020 | 6,6 | 0,16 |
| 25 | CCR 25-010 | CCR 25-020 | 7,6 | 0,25 |
| 35 | CCR 35-010 | CCR 35-020 | 9,5 | 0,35 |
| 50 | CCR 50-010 | CCR 50-020 | 11,5 | 0,50 |
| 70 | CCR 70-010 | CCR 70-020 | 13,5 | 0,70 |
| 100 | CCR 100-010 | CCR 100-020 | 16,0 | 1,10 |
| 150 | CCR 150-010 | CCR 150-020 | 19,0 | 1,50 |
| 300 | CCR 300-010 | CCR 300-020 | 28,0 | 3,00 |
| 400 | CCR 400-010 | CCR 400-020 | 32,0 | 4,00 |
| 500 | CCR 500-010 | CCR 500-020 | 34,0 | 5,00 |
| 600 | CCR 600-010 | CCR 600-020 | 36,0 | 6,00 |
