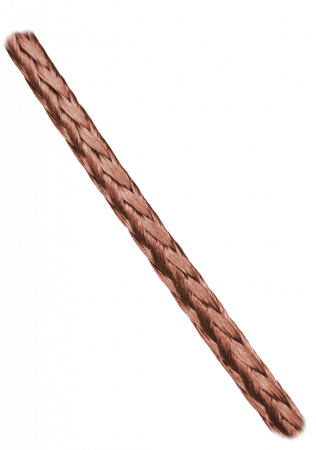

Splétaná měděná lanka
Ohebné vodiče splétané vždy z pramenů tenkých drátků opačným směrem jako lanka kroucená. Ohebnost je úměrná kroku vinutí a průřezu drátu. Určené pro vodivé spojení pohyblivých součástí zařízení.
Dostupnost: Na dotaz
Vybrat variantu (30)
Dotaz na produktPorovnat
Ing. Jan Jaroš
Technicko-obchodní specialista multifunkčních měřicích přístrojů, vypínačů a automatických přepínačů SOCOMEC a splétaných spojek a pásků COREX.
Varianty k produktu Splétaná měděná lanka (30)
Jemný drátek (velmi ohebné)
Splétané lanko COR 1,5-010, holá měďPrůřez: 1,5mm2; Z drátků o průměru: 0,10mm (velmi flexibilní); Průměr lana: 1,6mm;
Splétané lanko COR 1,5-020, holá měď
Průřez: 1,5mm2; Z drátků o průměru: 0,20mm (flexibilní); Průměr lana: 1,6mm;
Jemný drátek (velmi ohebné)
Splétané lanko COR 2-010, holá měďPrůřez: 2mm2; Z drátků o průměru: 0,10mm (velmi flexibilní); Průměr lana: 2,1mm;
Jemný drátek (velmi ohebné)
Splétané lanko COR 2,5-010, holá měďPrůřez: 2,5mm2; Z drátků o průměru: 0,10mm (velmi flexibilní); Průměr lana: 2,2mm;
Splétané lanko COR 3-020, holá měď
Průřez: 3mm2; Z drátků o průměru: 0,20mm (flexibilní); Průměr lana: 2,6mm;
Jemný drátek (velmi ohebné)
Splétané lanko COR 4-010, holá měďPrůřez: 4mm2; Z drátků o průměru: 0,10mm (velmi flexibilní); Průměr lana: 2,9mm;
Jemný drátek (velmi ohebné)
Splétané lanko COR 6-010, holá měďPrůřez: 6mm2; Z drátků o průměru: 0,10mm (velmi flexibilní); Průměr lana: 3,8mm;
Splétané lanko COR 6-020, holá měď
Průřez: 6mm2; Z drátků o průměru: 0,20mm (flexibilní); Průměr lana: 3,8mm;
Jemný drátek (velmi ohebné)
Splétané lanko COR 8-010, holá měďPrůřez: 8mm2; Z drátků o průměru: 0,10mm (velmi flexibilní); Průměr lana: 4,3mm;
Splétané lanko COR 8-020, holá měď
Průřez: 8mm2; Z drátků o průměru: 0,20mm (flexibilní); Průměr lana: 4,3mm;
Minimální odběrné množství: cca 600m = 50kg;
Minimální odběrné množství: cca 600m = 50kg;
Jemný drátek (velmi ohebné)
Splétané lanko COR 10-010, holá měďPrůřez: 10mm2; Z drátků o průměru: 0,10mm (velmi flexibilní); Průměr lana: 4,8mm;
Splétané lanko COR 10-020, holá měď
Průřez: 10mm2; Z drátků o průměru: 0,20mm (flexibilní); Průměr lana: 4,8mm;
Jemný drátek (velmi ohebné)
Splétané lanko COR 16-010, holá měďPrůřez: 16mm2; Z drátků o průměru: 0,10mm (velmi flexibilní); Průměr lana: 6mm;
Splétané lanko COR 16-020, holá měď
Průřez: 16mm2; Z drátků o průměru: 0,20mm (flexibilní); Průměr lana: 6mm;
Popis výrobku
Splétaná lanka z holé mědi
- Materiál: Elektrotechnická měď (Cu ETP UNI 1977-78:2000), holá měď
- Průměr drátků: 0,20 mm (flexibilní) nebo 0,10 mm (velmi flexibilní)
- Průřez: 1 až 150 mm2 (u některých průřezů je třeba počítat s minimálním odběrným množstvím)
- Výhody: mimořádná ohebnost ve všech směrech, při řezu se jednotlivé dráty nerozplétají, lze vyrobit splétaná lanka čtvercového průřezu s oblými hranami a velmi dobrou ohebností
- Nevýhody: vnější povrch není dokonale cylindrický, technologie výroby neumožňuje vyrábět vodiče velkých délek
Rozšířené informace
Splétaná lanka z holé mědi
| Průřez [mm2] | Průměr jednotlivých drátů [mm] | Průměr lanka [mm] | Hmotnost [kg/m] | |
|---|---|---|---|---|
| 0,10 (velmi flexibilní) | 0,20 (flexibilní) | |||
| Typové označení | ||||
| 6 | COR 6-0,10 | COR 6-0,20 | 3,8 | 0,060 |
| 8 | COR 8-0,10 | COR 8-0,20 | 4,3 | 0,080 |
| 10 | COR 10-0,10 | COR 10-0,20 | 4,8 | 0,100 |
| 16 | COR 16-0,10 | COR 16-0,20 | 6,0 | 0,160 |
| 20 | COR 20-0,10 | COR 20-0,20 | 7,0 | 0,200 |
| 25 | COR 25-0,10 | COR 25-0,20 | 7,5 | 0,250 |
| 30 | COR 30-0,10 | COR 30-0,20 | 8,5 | 0,300 |
| 35 | COR 35-0,10 | COR 35-0,20 | 9,4 | 0,350 |
| 50 | COR 50-0,10 | COR 50-0,20 | 11,0 | 0,500 |
| 60 | COR 60-0,10 | COR 60-0,20 | 12,0 | 0,600 |
| 75 | COR 75-0,10 | COR 75-0,20 | 13,5 | 0,750 |
| 100 | COR 100-0,10 | COR 100-0,20 | 16,0 | 1,000 |
| 150 | COR 150-0,10 | COR 150-0,20 | 19,5 | 1,500 |
