SM 010 - Elektronické relé
Elektronické relé pro spínání stejnosměrných zařízení s vysokým spínacím výkonem. Dodáva se v provedení DC 24 V nebo DC 48 V.
Dostupnost: Prodej ukončen
Vybrat variantu (2)
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení Peltier a spínacích prvků SCHLEGEL.
Varianty k produktu SM 010 - Elektronické relé (2)
Spínací relé
SM 010 DC 24V - Spínací reléSpínací modul se zapínacím kontaktem (NO); Signál proudu: 13 mA při DC 20V / 22 mA při DC 28 V
Max. zapínací proud: DC 16 A; Provozní napětí DC 24 V; Max. spínaný výkon: DC 28 V, 16 A
Montáž: na DIN lištu; Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 67x50x46mm
Hmotnost: 90g; Stupeň krytí: IP20; Schválení: EAC a VDE.
Max. zapínací proud: DC 16 A; Provozní napětí DC 24 V; Max. spínaný výkon: DC 28 V, 16 A
Montáž: na DIN lištu; Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 67x50x46mm
Hmotnost: 90g; Stupeň krytí: IP20; Schválení: EAC a VDE.
Spínací relé
SM 010 DC 48V - Spínací reléSpínací modul se zapínacím kontaktem (NO); Signál proudu: 10mA při DC 38V / 18 mA při DC 56 V
Max. zapínací proud: DC 16 A; Provozní napětí DC 48 V; Max. spínaný výkon: DC 56 V, 16 A
Montáž: na DIN lištu; Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 67x50x46mm
Hmotnost: 90g; Stupeň krytí: IP20; Schválení: EAC a VDE.
Max. zapínací proud: DC 16 A; Provozní napětí DC 48 V; Max. spínaný výkon: DC 56 V, 16 A
Montáž: na DIN lištu; Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 67x50x46mm
Hmotnost: 90g; Stupeň krytí: IP20; Schválení: EAC a VDE.
Popis výrobku
Elektronické relé pro spínání stejnosměrných zařízení s vysokým spínacím výkonem. Připojený samostatný termostat nebo hygrostat přes oddělený vstup slouží jako regulátor.Relé se dodává v provedení DC 24 V nebo DC 48 V.
- Vysoký spínaný DC výkon
- Široký výběr použití
- Jednoduché připojení
- Kompaktní provedení
- Montáž na DIN lištu
Rozšířené informace

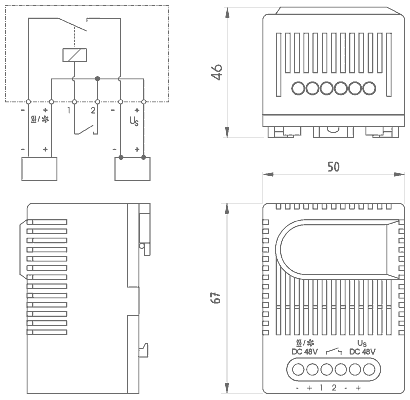

Schéma
Technické údaje
| Pracovní napětí | 24 V DC nebo 48 V DC |
|---|---|
| Typ kontaktu | spínací kontakt, normálně otevřený (Relé/MOSFET) |
| Odpor kontaktu | < 10 mΩ |
| Životnost | > 100 000 cyklů |
| EMK | dle EN 55014-1-2, EN 61000-3-2, EN 61000-3-3 |
| Připojení | šestipólová svorka 2,5 mm2, utahovací moment 0,8 Nm pevný vodič (drát) 2,5 mm2 lankový vodič 1,5 mm2 |
| Uchycení | příchytka na 35 mm DIN lištu, EN50022 |
| Kryt | světle šedý plast dle UL94 V-0 |
| Rozměry | 67×50×46 mm |
| Hmotnost | cca. 85 g |
| Montážní poloha | libovolná |
| Provozní/skladovací teplota | -45 až +70 °C (-49 až +158 °F) |
| Provozní /Skladovací vlhkost | max. 95% relativní vlhkosti (nekondenzující) |
| Stupeň krytí | IP20 |
| Schválení | VDE (UL zažádáno), GOST-R |
| Objednací č. | Provozní napětí | Maximální spínaný výkon |
| 01001.0-00 | DC 24 (20...28) V | DC 28 V, 16 A |
|---|---|---|
| 01000.0-00 | DC 48 (38...56) V | DC 56 V, 16 A |
