Micsig STO1102 - Scopemetr
Čtyřkanálový osciloskop s dotykovou obrazovkou a panelem s tlačítky a knoflíky
Přenosný dvoukanálový osciloskop s dotykovou obrazovkou do 100 MHz.
Osciloskopy série Micsig STO1000 umožňují jednoduché a rychlé ovládání pomocí kombinace multidotykového kapacitního displeje s tradičními tlačítky a knoflíky.
Nahrazeno produkty
Přenosný čtyřkanálový osciloskop s dotykovou obrazovkou do 100 MHz.
Osciloskopy série Micsig STO1000 umožňují jednoduché a rychlé ovládání pomocí kombinace multidotykového kapacitního displeje s tradičními tlačítky a knoflíky.
Volitelné příslušenství k Micsig STO1102 - Scopemetr
Výrobce Multicontact
Balení: Isoprobe III 10:1 ECO, ZGA-S 1ks, GS400 1ks, GM284 1ks, SK-IP 1ks, SCC 1ks
Zjistit více
Výstup 100 mV / A, 10 mV / A, šířka pásma 800 kHz
Průměr 13 mm, vodič s konektory BNC
Napájení: USB konektor
Dodávka: převodník CP2100A, kufr a návod k obsluze
Zjistit více
Výstup 100 mV / A, 10 mV / A, šířka pásma 2,5 MHz
Průměr 13 mm, vodič s konektory BNC
Napájení: microUSB konektor
Zjistit více
Výstup 10 mV / A, šířka pásma 1 MHz
Průměr 26 mm, vodič s konektory BNC
Napájení: vestavěný akumulátor nebo microUSB konektor
Zjistit více
Šířka pásma 10 Hz ... 100 kHz
Průměr 52 mm, vodič s konektorem BNC (délka 1,5 m)
Výstup 100 mV / A, 10 mV / A, šířka pásma 100 kHz
Průměr 11,8 mm, vodič s konektory BNC
Napájení: baterie 9V nebo adaptér
Dodávka včetně 9V baterie a návodu na obsluhu
Zjistit více
Popis výrobku

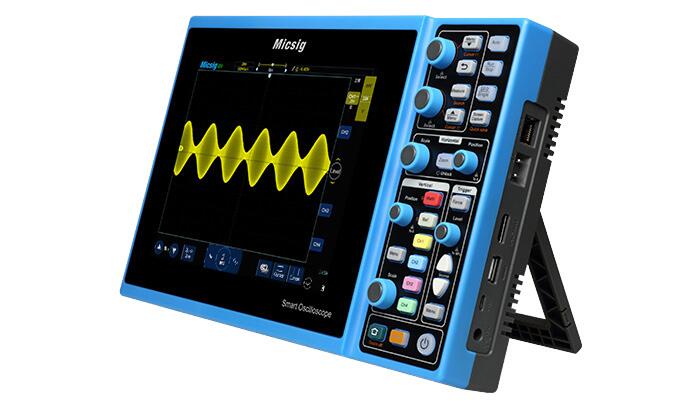

Kombinovaný tabletový osciloskop s hybridním ovládáním Micsig STO 1102
Inteligentní osciloskopy řady Micsig STO1000 využívají inovativní způsob ovládání, který kombinuje plně dotykové ovládání s ovládáním tlačítky a knoflíky a s ovládáním počítačovou myší. Disponují velkou hloubkou paměti, Wi-fi rozhraním, dekódováním sériových sběrnic a dalšími funkcemi. Integrovaný akumulátor nabízí měření kdekoli je to potřeba.
Hlavní parametry
- Digitální dvoukanálový osciloskop s šířkou pásma 100 MHz
- Vzorkování v reálném čase až 1 GS/s
- Náběžná hrana ≤ 3,5 ns
- Možnost aktivace high pass a low pass filtru, 20 MHz omezení pásma
- Hloubka paměti 28 Mpts (verze C), 70 Mpts (verze E),
- Maximální zachycení 80 000 wfm/s (verze C), 130 000 wfm/s (verze E)
- Dekódování sběrnic UART, CAN, LIN, SPI, I2C, 1553B (volitelně), 429 (volitelně)

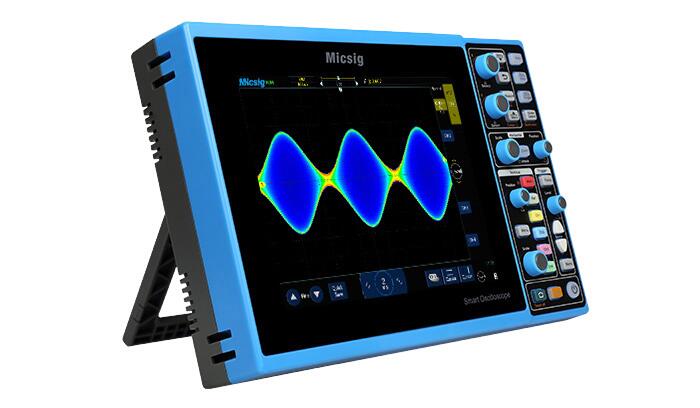

- 256 úrovní intenzity při zobrazení dosvitu
- Frekvenční spektrální analýza FFT
- Matematické funkce s automatickým měřením až 23 parametrů (současné zobrazení až 10 parametrů)
- Možnost uložení a zobrazení referenčních signálů
- Kurzory a funkce ZOOM
- Režim YT a XY
- Záznam videa
Komunikace a ukládání dat
- Vestavěná 8GB paměť pro ukládání dat s možností rozšíření externí USB pamětí
- USB HOST pro připojení externí paměti USB
- USB DEVICE pro připojení přístroje k PC
- LAN, Wifi
- HDMI
- Dálkové ovládání pomocí iOS nebo Android aplikace
Další funkce a parametry
- Barevný dotykový 8‘‘ displej s rozlišením 800 x 600 bodů, mřížka 14 x 10 dílků
- Vysoce kvalitní tlačítka a knoflíky pro jednoduché ovládání
- Rychlá aktualizace displeje umožňuje sledovat i velice rychle se měnící děje
- Podpora vícebodového dotyku pro snadné ovládání Multi-Touch (5 současných bodů dotyku)

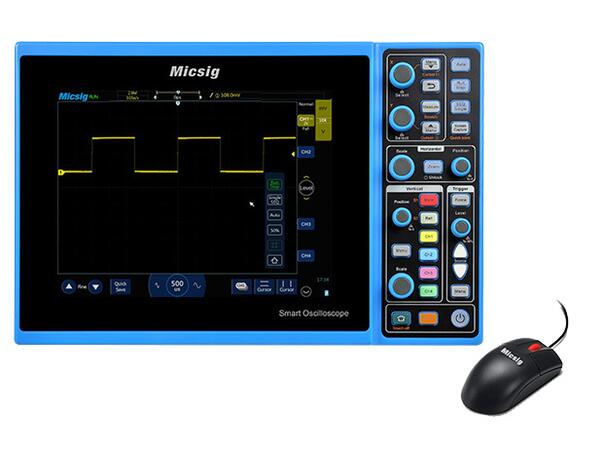

- Možnost ovládání pomocí připojené USB myši
- Napájení z Li-Ion akumulátoru 7,4 V / 7500 mAh nebo externího adaptéru
- Rozměry 280 x 180 x 50 mm
- Hmotnost 1,4 kg
- Bezpečnostní kategorie CAT I / 300 V
- Záruka 2 roky (na hlavní přístroj)
Služby nabízené k námi dodaným přístrojům
- Konzultace vhodnosti jednotlivých typů s doporučením
- Poradenství se softwarem přístroje (pokud je součástí dodávky)
- Prodejní i poprodejní podpora
- Zajištění záručního i pozáručního servisu
- Zajištění pravidelných kalibrací
SOFTWARE PRO PŘÍSTROJ
|
||
|
Technické údaje
Parametry
Typ | Digitální |
---|---|
Zobrazení | LCD dotykový |
Šířka pásma | 100 MHz |
Počet vstupů | 2 |
Izolované vstupy | Ne |
Vzorkovací rychlost | 1 GS/s |
Opakované děje | 1 GS/s |
Vertikální rozlišení | 8 Bit |
Citlivost vstupu / dílek | 1 mV … 10 V |
Časová základna / dílek | 1 ns … 1000 s |
Multimetr | Ne |
Analýza sběrnic - BUSHealth | Ano |
Rozhraní NFC | Ne |
Provoz na baterie | Ano |
El. bezpečnost CAT | 1 |
Poznámka | Kombinace multidotykového kapacitního displeje s tradičními tlačítky a knoflíky |
