Systém víceotvorových kabelových vložek

Systém víceotvrových kabelových vložek je vhodný jako universální řešení pro vedení různých rozměrů kabelů bez koncovek, kde je problém s omezeným prostorem nebo přehledem používaných kabelových vývodek.
Dostupnost: Na dotaz
ChatDotaz na produkt
PorovnáníPorovnat
Patrik Popela
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.

Popis výrobku

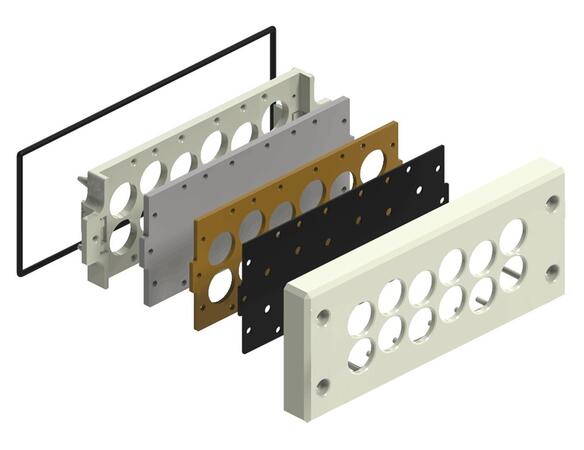

Montážně jednoduché a universální řešení, jak vyvézt/provlézt více kabelů různých průřezů.

Výhody

  • jednoduché a universální řešení pro vývod/průchod kabelů
  • použií místo standardních kabelových vložek s ohledem na prostor
  • ekonomické řešení, kde není vyžadován velký tah kabelů
  • ultra flexibilní membrána s ochranou IP65
  • průměry kabelů 5,0 mm až 13,0 mm
  • upevnění do panelu o max. tloušťce 1,5 mm
  • pro upevnění do všech druhů krabic / skříní lze využít 4 otvory pro fixační šrouby
  • vylepšené odlehčení tahu díky speciální konstrukci fixační desky
  • opakované využití při změně průchodu průměru kabelu
  • snadná a rychlá montáž, pouze jeden výřez

Varianty víceotvorových kabelových vložek

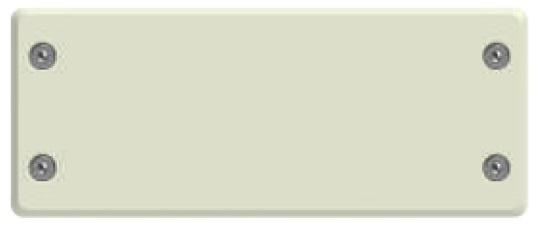

Bez otvorů - zákazník si sám vyvrtá požadovaný početSystém kabelových vložek - BRM0

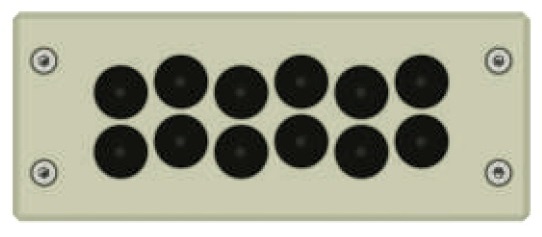

Vstup pro 22 kabelůSystém kabelových vložek - BRM12

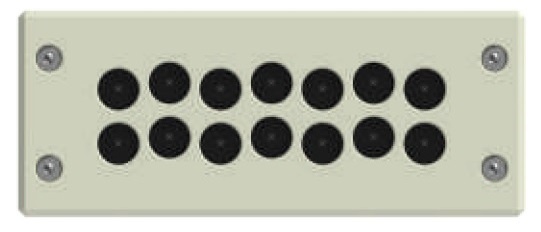

Vstup pro 12 kabelůSystém kabelových vložek - BRM14

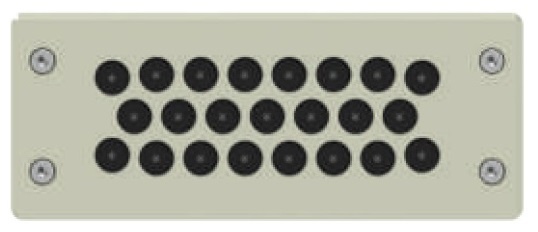

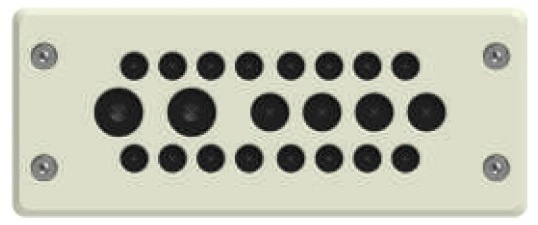

Vstup pro 23 kabelůSystém kabelových vložek - BRM22
Vstup pro 14 kabelůSystém kabelových vložek - BRM23

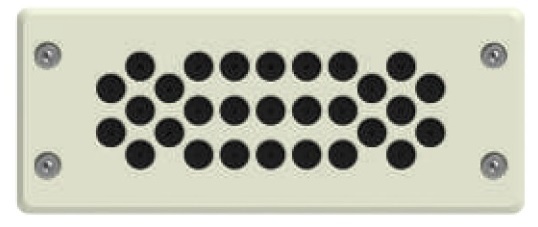

Vstup pro 29 kabelůSystém kabelových vložek - BRM29

Rozšířené informace

Obecné technické údaje

Materiál Rám - PA vyztužen skleněnými vlákny
Ochranná membrána - Butyl (IIR)
Rozpěrka - chloroplen CR
Membrána - polyurethan
Těsnění rámu - silikon nebo polyurethan
Stupeň krytí IP65, Type 12, Type 13
Nema 4x (není u všech velikostech)
Montážní poloha variabilní
Pracovní teplota -40 až +80 °C
Vyrianty a upínací rozsahy bez otvorů
12 otvorů: ø4,0 mm - ø13,0 mm
14 otvorů: ø3,0 mm - ø11,0 mm
22 otvorů: 16x  ø3,0 mm - ø6,5 mm, 4x ø5,0 mm - ø9,2 mm, 2x ø8,0 mm - ø12,5 mm
23 otvorů: ø3,5 mm - ø8,5 mm
29 otvorů: ø2,5 mm - ø7,0 mm
Jednotný výřez 112 x 36 mm
Jednotné rozměry 148 x 60 x 13,5 mm
Příslušenství šrouby M4x0,7x20 mm s imbusovou hlavou M3
Schválení

UL File no. E467237 dle UL508A, CSA C22.2 No. 14-18
TYPE 4X no. E467237 dle UL50E

Velikosti víceotvorových kabelových vložek

Velikost Počet
otvorů
Upínací
rozsah
Ø
[mm]
Objednací čísla
RAL 7035
světle šedá
RAL 9005
černá
BRM00 0 - BRM00-1BRM00-2
BRM12 12 4,0 - 13,0 BRM12-1BRM12-2
BRM14 24 3,0 - 11,0 BRM14-1BRM14-2
BRM22 22
(16+4+2)
16x 3,0 - 6,5 BRM22-1BRM22-2
4x 5,0 - 9,2
2x 8,0 - 12,5
BRM23 23 3,5 - 8,5 BRM23-1BRM23-2
BRM29 29 2,5 - 7,0 BRM29-1BRM29-2

Jednotný rozměr a výřez

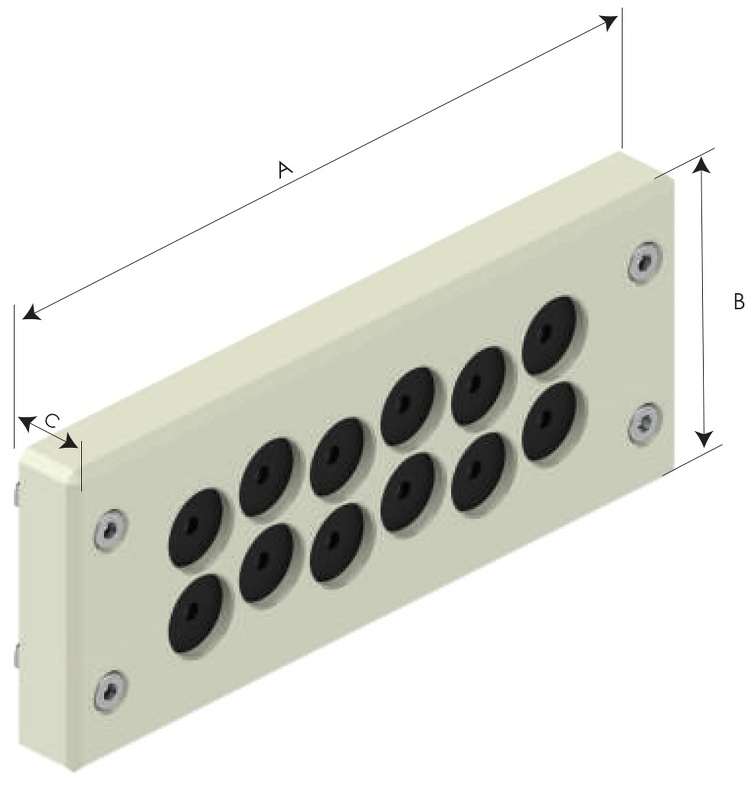

Rozměry BMR
A = 148 mm, B = 60 mm, C = 13,5 mm

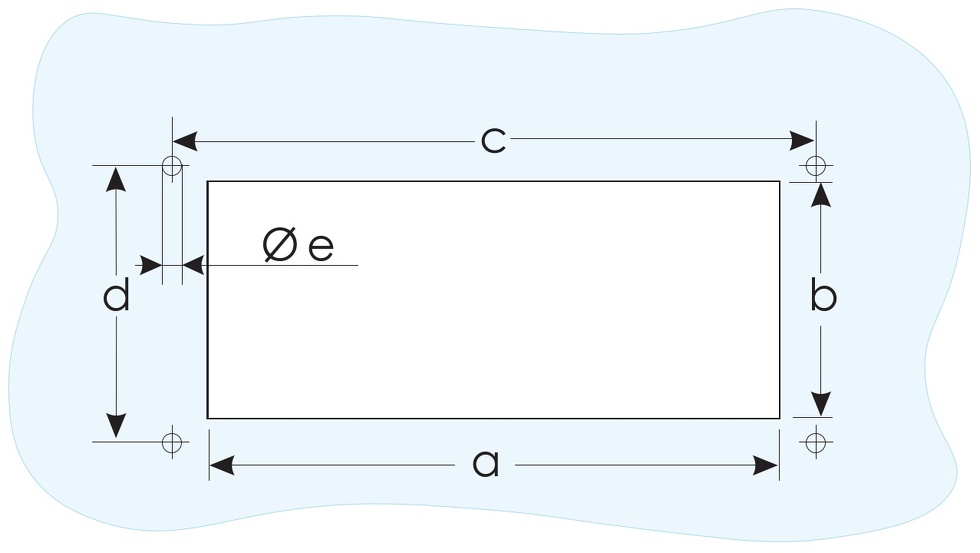

Rozměry BMR
a = 112,0 mm, b = 36,0 mm, c = 130,0 mm, d = 32,0 mm, e = 4,2 mm

Technické údaje

Parametry

Základní rozděleníSpeciální vývodky
Příslušenstvíbe Ne
MateriálPlast
