WSK 60 - Měřicí transformátor proudu závitového provedení

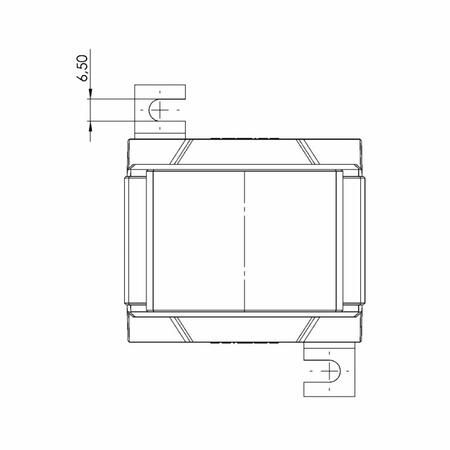

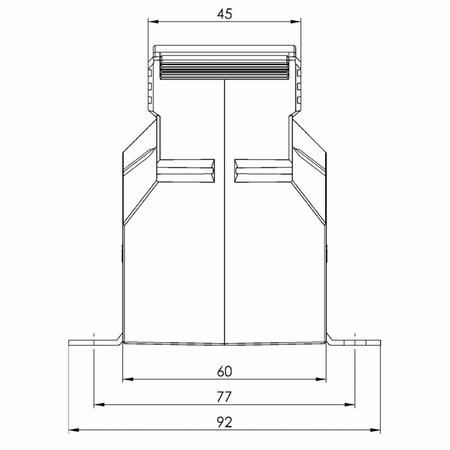

Šířka: 71 mm
Výška: 88,5 mm
Hloubka: 60 mm
Varianty k produktu WSK 60 - Měřicí transformátor proudu závitového provedení (83)
Převod transformátoru: 5/1A
Jmenovitý výkon: 10 VA
Třída přesnosti: 0,5
Ztrátový výkon: 4,33 W
Převod transformátoru: 5/5A
Jmenovitý výkon: 2,5 VA
Třída přesnosti: 0,5
Převod transformátoru: 5/5A
Jmenovitý výkon: 5 VA
Třída přesnosti: 0,5
Převod transformátoru: 10/1A
Jmenovitý výkon: 10 VA
Třída přesnosti: 0,5
Převod transformátoru: 10/1A
Jmenovitý výkon: 10 VA
Třída přesnosti: 1
Převod transformátoru: 10/5A
Jmenovitý výkon: 5 VA
Třída přesnosti: 1
Převod transformátoru: 10/5A
Jmenovitý výkon: 15 VA
Třída přesnosti: 1
Převod transformátoru: 15/1A
Jmenovitý výkon: 10 VA
Třída přesnosti: 0,5
Volitelné příslušenství k WSK 60 - Měřicí transformátor proudu závitového provedení
Popis výrobku
Měřicí transformátor proudu v závitovém provedení v rozsahu primárních proudů 5 / 10 / 15 / 20 / 25 a 30 A, sekundární proud 1 nebo 5 A, jmenovité výkony 2,5 až 15 VA, k dodání ve třídě přesnosti 0,5 nebo 1.
Připojení primárního vodiče na svorky. Průřez max. 4 mm2 s dutinkou, 6 mm2 pro plný vodič nebo 8 mm2 pro kabelové oko. Uchycení transformátoru se provádí pomocí upevňovacích patek, které jsou součástí dodávky.Technické údaje
Parametry
Šířka | 70 mm |
---|
Parametry variant k WSK 60 - Měřicí transformátor proudu závitového provedení
Primární jmenovitý proud | Jmenovitý výkon | Třída přesnosti: 0.5 | Třída přesnosti: 1 | ||
---|---|---|---|---|---|
Sekundární proud: 5 A | Sekundární proud: 1 A | Sekundární proud: 5 A | Sekundární proud: 1 A | ||
5 A | 2,5 VA | 35011 | 35211 | 35041 | 35241 |
5 VA | 35012 | 35212 | 35042 | 35242 | |
10 VA | 35013 | 35213 | 35043 | 35243 | |
15 VA | 35044 | 35244 | |||
10 A | 2,5 VA | 35014 | 35214 | 35045 | 35245 |
5 VA | 35015 | 35215 | 35046 | 35246 | |
10 VA | 35016 | 35216 | 35047 | 35247 | |
15 VA | 35048 | 35248 | |||
15 A | 2,5 VA | 35017 | 35217 | 35049 | 35249 |
5 VA | 35018 | 35218 | 35050 | 35250 | |
10 VA | 35019 | 35219 | 35051 | 35251 | |
15 VA | 35052 | 35252 | |||
20 A | 2,5 VA | 35020 | 35220 | 35053 | 35253 |
5 VA | 35021 | 35221 | 35054 | 35254 | |
10 VA | 35022 | 35222 | 35055 | 35255 | |
15 VA | 35056 | 35256 | |||
25 A | 2,5 VA | 35023 | 35223 | 35057 | 35257 |
5 VA | 35024 | 35224 | 35058 | 35258 | |
10 VA | 35025 | 35059 | 35259 | ||
15 VA | 35060 | 35260 | |||
30 A | 2,5 VA | 35026 | 35226 | 35061 | 35261 |
5 VA | 35027 | 35227 | 35062 | 35262 | |
7,5 VA | 35283 | ||||
10 VA | 35028 | 35063 | 35263 | ||
15 VA | 35064 | 35264 |
