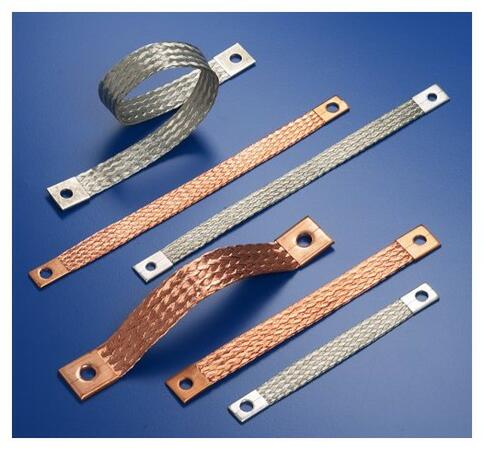

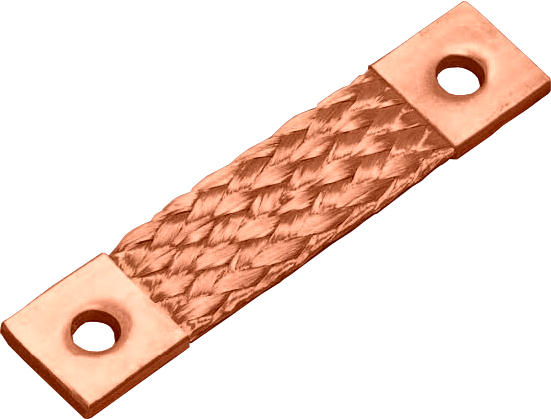

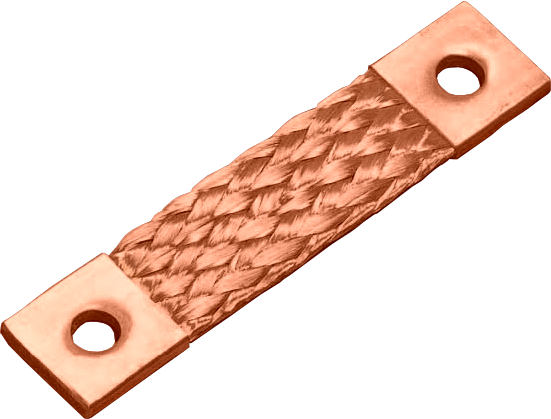

Zemnicí pásky z holé mědi 0,20 (flexibilní)
Pružné splétané zemnicí pásky z holé mědi s plochými koncovkami pro vodivé propojení kovových součástí. Vykazují nižší impedanci na vyšších kmitočtech oproti standardním kabelům. Spletené z drátků o průměru 0,20mm - pružné.
Varianty k produktu Zemnicí pásky z holé mědi 0,20 (flexibilní) (35)
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Šířka koncovky: 23mm; Délka koncovky: 23mm; Tloušťka koncovky: 3,2mm; Průměr otvorů: 9mm;
Šířka koncovky: 23mm; Délka koncovky: 23mm; Tloušťka koncovky: 3,2mm; Průměr otvorů: 9mm;
Popis výrobku
Zemnicí pásky z holé mědi
- Materiál: Elektrotechnická měď (Cu ETP UNI 1977-78:2000) holá měd
- Průměr drátků: 0,20 mm (flexibilní)
- Koncovky: ploché, měděné, pod tlakem lisované (případně i pocínované)
- Minimální průřez: 6 mm2
- Minimální délka: 75 mm
- Otvory: v koncovkách ražené, standardizované velikosti otvorů
- Je možné dodat také zaoblené nebo vidlicové koncovky (od min. průřezu 10 mm2)
- Délku pásků lze dodat podle požadavku zákazníka
Rozšířené informace

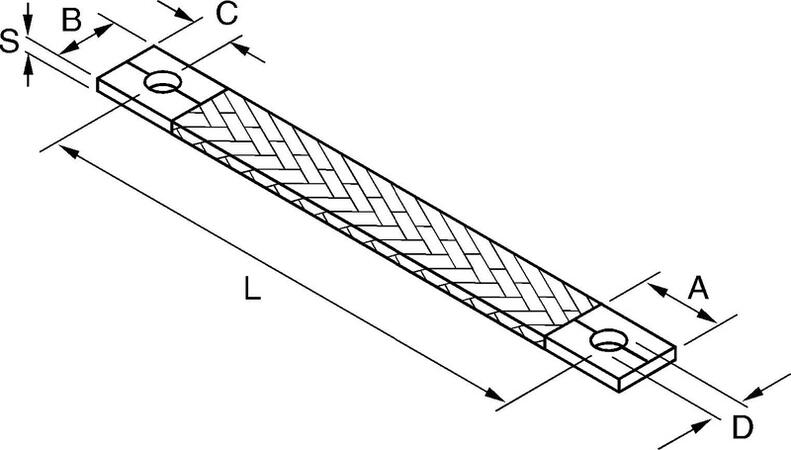

Zemnicí pásky z holé mědi
Objednací kód | Průřez [mm2] |
A [mm] |
B [mm] |
C [mm] |
Průměr otvorů D [mm] |
Tloušťka S [mm] |
Délka L [mm] |
---|---|---|---|---|---|---|---|
CR 10-100/020/09 | 10 | 23 | 17 | 10 | 9 | 2,0 | 100 |
CR 10-150/020/09 | 10 | 23 | 17 | 10 | 9 | 2,0 | 150 |
CR 10-200/020/09 | 10 | 23 | 17 | 10 | 9 | 2,0 | 200 |
CR 10-250/020/09 | 10 | 23 | 17 | 10 | 9 | 2,0 | 250 |
CR 10-300/020/09 | 10 | 23 | 17 | 10 | 9 | 2,0 | 300 |
CR 16-100/020/09 | 16 | 23 | 17 | 10 | 9 | 2,5 | 100 |
CR 16-150/020/09 | 16 | 23 | 17 | 10 | 9 | 2,5 | 150 |
CR 16-200/020/09 | 16 | 23 | 17 | 10 | 9 | 2,5 | 200 |
CR 16-250/020/09 | 16 | 23 | 17 | 10 | 9 | 2,5 | 250 |
CR 16-300/020/09 | 16 | 23 | 17 | 10 | 9 | 2,5 | 300 |
CR 16-350/020/09 | 16 | 23 | 17 | 10 | 9 | 2,5 | 350 |
CR 16-400/020/09 | 16 | 23 | 17 | 10 | 9 | 2,5 | 400 |
CR 25-100/020/09 | 25 | 23 | 23 | 10 | 9 | 3,2 | 100 |
CR 25-150/020/09 | 25 | 23 | 23 | 10 | 9 | 3,2 | 150 |
CR 25-200/020/09 | 25 | 23 | 23 | 10 | 9 | 3,2 | 200 |
CR 25-250/020/09 | 25 | 23 | 23 | 10 | 9 | 3,2 | 250 |
CR 25-300/020/09 | 25 | 23 | 23 | 10 | 9 | 3,2 | 300 |
CR 25-400/020/09 | 25 | 23 | 23 | 10 | 9 | 3,2 | 400 |
CR 35-100/020/09 | 35 | 23 | 23 | 10 | 9 | 3,4 | 100 |
CR 35-150/020/09 | 35 | 23 | 23 | 10 | 9 | 3,4 | 150 |
CR 35-200/020/09 | 35 | 23 | 23 | 10 | 9 | 3,4 | 200 |
CR 35-250/020/09 | 35 | 23 | 23 | 10 | 9 | 3,4 | 250 |
CR 35-300/020/09 | 35 | 23 | 23 | 10 | 9 | 3,4 | 300 |
CR 35-400/020/09 | 35 | 23 | 23 | 10 | 9 | 3,4 | 400 |
CR 50-100/020/11 | 50 | 30 | 30 | 15 | 11 | 4,5 | 100 |
CR 50-150/020/11 | 50 | 30 | 30 | 15 | 11 | 4,5 | 150 |
CR 50-200/020/11 | 50 | 30 | 30 | 15 | 11 | 4,5 | 200 |
CR 50-250/020/11 | 50 | 30 | 30 | 15 | 11 | 4,5 | 250 |
CR 50-300/020/11 | 50 | 30 | 30 | 15 | 11 | 4,5 | 300 |
CR 50-400/020/11 | 50 | 30 | 30 | 15 | 11 | 4,5 | 400 |
CR 75-150/020/11 | 75 | 30 | 30 | 15 | 11 | 5,0 | 150 |
CR 75-200/020/11 | 75 | 30 | 30 | 15 | 11 | 5,0 | 200 |
CR 75-250/020/11 | 75 | 30 | 30 | 15 | 11 | 5,0 | 250 |
CR 75-300/020/11 | 75 | 30 | 30 | 15 | 11 | 5,0 | 300 |
CR 75-400/020/11 | 75 | 30 | 30 | 15 | 11 | 5,0 | 400 |
Možnosti koncovek:
Poznámka: Dle požadavků zákazníka je možno dodat zemnící lanka i jiných rozměrů a vrtání než je uvedeno v tabulce.
