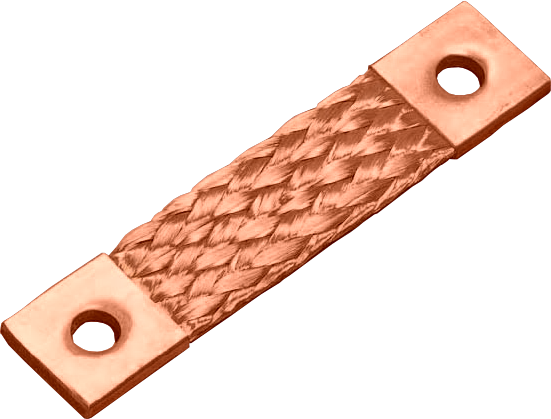

Zemnicí pásky z holé mědi 0,10 (velmi flexibilní)
Pružné splétané zemnicí pásky s plochými koncovkami pro vodivé propojení kovových součástí. Vykazují nižší impedanci na vyšších kmitočtech oproti standardním kabelům. Spletené z měděných drátků o průměru 0,10mm - velmi pružné.
Dostupnost: Skladem v GHV
Vybrat variantu (40)
Dotaz na produktPorovnat
Ing. Jan Jaroš
Technicko-obchodní specialista multifunkčních měřicích přístrojů, vypínačů a automatických přepínačů SOCOMEC a splétaných spojek a pásků COREX.
Varianty k produktu Zemnicí pásky z holé mědi 0,10 (velmi flexibilní) (40)
Jemný drátek (velmi ohebné)
Zemnicí pásek CR 6-100/010/07 - holá měďPrůřez: 6mm2; Z drátků o průměru 0,10mm (velmi flexibilní); Délka (mezi středy otvorů): 100mm;
Šířka koncovky: 11mm; Délka koncovky: 13mm; Tloušťka koncovky: 2mm; Průměr otvorů: 7mm;
Šířka koncovky: 11mm; Délka koncovky: 13mm; Tloušťka koncovky: 2mm; Průměr otvorů: 7mm;
Jemný drátek (velmi ohebné)
Zemnicí pásek CR 6-150/010/07 - holá měďPrůřez: 6mm2; Z drátků o průměru 0,10mm (velmi flexibilní); Délka (mezi středy otvorů): 150mm;
Šířka koncovky: 11mm; Délka koncovky: 13mm; Tloušťka koncovky: 2mm; Průměr otvorů: 7mm;
Šířka koncovky: 11mm; Délka koncovky: 13mm; Tloušťka koncovky: 2mm; Průměr otvorů: 7mm;
Jemný drátek (velmi ohebné)
Zemnicí pásek CR 6-200/010/07 - holá měďPrůřez: 6mm2; Z drátků o průměru 0,10mm (velmi flexibilní); Délka (mezi středy otvorů): 200mm;
Šířka koncovky: 11mm; Délka koncovky: 13mm; Tloušťka koncovky: 2mm; Průměr otvorů: 7mm;
Šířka koncovky: 11mm; Délka koncovky: 13mm; Tloušťka koncovky: 2mm; Průměr otvorů: 7mm;
Jemný drátek (velmi ohebné)
Zemnicí pásek CR 10-100/010/09 - holá měďPrůřez: 10mm2; Z drátků o průměru 0,10mm (velmi flexibilní); Délka (mezi středy otvorů): 100mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2mm; Průměr otvorů: 9mm;
Jemný drátek (velmi ohebné)
Zemnicí pásek CR 10-150/010/09 - holá měďPrůřez: 10mm2; Z drátků o průměru 0,10mm (velmi flexibilní); Délka (mezi středy otvorů): 150mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2mm; Průměr otvorů: 9mm;
Jemný drátek (velmi ohebné)
Zemnicí pásek CR 10-200/010/09 - holá měďPrůřez: 10mm2; Z drátků o průměru 0,10mm (velmi flexibilní); Délka (mezi středy otvorů): 200mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2mm; Průměr otvorů: 9mm;
Jemný drátek (velmi ohebné)
Zemnicí pásek CR 16-100/010/09 - holá měďPrůřez: 16mm2; Z drátků o průměru 0,10mm (velmi flexibilní); Délka (mezi středy otvorů): 100mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Jemný drátek (velmi ohebné)
Zemnicí pásek CR 16-150/010/09 - holá měďPrůřez: 16mm2; Z drátků o průměru 0,10mm (velmi flexibilní); Délka (mezi středy otvorů): 150mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Jemný drátek (velmi ohebné)
Zemnicí pásek CR 16-200/010/09 - holá měďPrůřez: 16mm2; Z drátků o průměru 0,10mm (velmi flexibilní); Délka (mezi středy otvorů): 200mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Jemný drátek (velmi ohebné)
Zemnicí pásek CR 16-300/010/09 - holá měďPrůřez: 16mm2; Z drátků o průměru 0,10mm (velmi flexibilní); Délka (mezi středy otvorů): 300mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Jemný drátek (velmi ohebné)
Zemnicí pásek CR 16-350/010/09 - holá měďPrůřez: 16mm2; Z drátků o průměru 0,10mm (velmi flexibilní); Délka (mezi středy otvorů): 350mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Jemný drátek (velmi ohebné)
Zemnicí pásek CR 16-400/010/09 - holá měďPrůřez: 16mm2; Z drátků o průměru 0,10mm (velmi flexibilní); Délka (mezi středy otvorů): 400mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Jemný drátek (velmi ohebné)
Zemnicí pásek CR 25-150/010/09 - holá měďPrůřez: 25mm2; Z drátků o průměru 0,10mm (velmi flexibilní); Délka (mezi středy otvorů): 150mm;
Šířka koncovky: 23mm; Délka koncovky: 23mm; Tloušťka koncovky: 3,2mm; Průměr otvorů: 9mm;
Šířka koncovky: 23mm; Délka koncovky: 23mm; Tloušťka koncovky: 3,2mm; Průměr otvorů: 9mm;
Jemný drátek (velmi ohebné)
Zemnicí pásek CR 25-200/010/09 - holá měďPrůřez: 25mm2; Z drátků o průměru 0,10mm (velmi flexibilní); Délka (mezi středy otvorů): 200mm;
Šířka koncovky: 23mm; Délka koncovky: 23mm; Tloušťka koncovky: 3,2mm; Průměr otvorů: 9mm;
Šířka koncovky: 23mm; Délka koncovky: 23mm; Tloušťka koncovky: 3,2mm; Průměr otvorů: 9mm;
Popis výrobku
Zemnicí pásky z holé mědi
- Materiál: Elektrotechnická měď (Cu ETP UNI 1977-78:2000), holá měď
- Průměr drátků: 0,10 mm (velmi flexibilní)
- Koncovky: ploché, měděné, pod tlakem lisované (případně i pocínované)
- Minimální průřez: 6 mm2
- Minimální délka: 75 mm
- Otvory: v koncovkách ražené, standardizované velikosti otvorů
- Je možné dodat také zaoblené nebo vidlicové koncovky (od min. průřezu 10 mm2)
- Délku pásků lze dodat podle požadavku zákazníka
Rozšířené informace

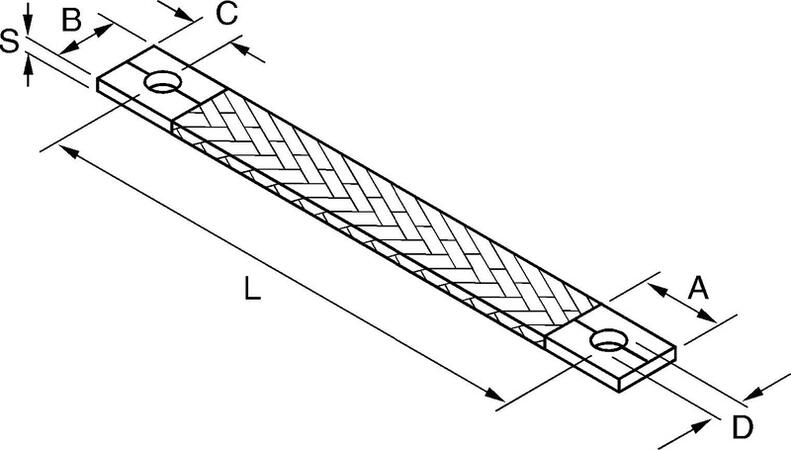

Zemnicí pásky z holé mědi
Objednací kód |
Průřez [mm2] |
A [mm] |
B [mm] |
C [mm] |
Průměr otvorů D [mm] |
Tloušťka S [mm] |
Délka L [mm] |
|---|---|---|---|---|---|---|---|
| CR 6-75/010/07 | 6 | 13 | 11 | 5 | 7 | 2,0 | 75 |
| CR 6-100/010/07 | 6 | 13 | 11 | 5 | 7 | 2,0 | 100 |
| CR 6-150/010/07 | 6 | 13 | 11 | 5 | 7 | 2,0 | 150 |
| CR 6-200/010/07 | 6 | 13 | 11 | 5 | 7 | 2,0 | 200 |
| CR 6-250/010/07 | 6 | 13 | 11 | 5 | 7 | 2,0 | 250 |
| CR 6-300/010/07 | 6 | 13 | 11 | 5 | 7 | 2,0 | 300 |
| CR 10-100/010/09 | 10 | 23 | 17 | 10 | 9 | 2,0 | 100 |
| CR 10-150/010/09 | 10 | 23 | 17 | 10 | 9 | 2,0 | 150 |
| CR 10-200/010/09 | 10 | 23 | 17 | 10 | 9 | 2,0 | 200 |
| CR 10-250/010/09 | 10 | 23 | 17 | 10 | 9 | 2,0 | 250 |
| CR 10-300/010/09 | 10 | 23 | 17 | 10 | 9 | 2,0 | 300 |
| CR 16-100/010/09 | 16 | 23 | 17 | 10 | 9 | 2,5 | 100 |
| CR 16-150/010/09 | 16 | 23 | 17 | 10 | 9 | 2,5 | 150 |
| CR 16-200/010/09 | 16 | 23 | 17 | 10 | 9 | 2,5 | 200 |
| CR 16-250/010/09 | 16 | 23 | 17 | 10 | 9 | 2,5 | 250 |
| CR 16-300/010/09 | 16 | 23 | 17 | 10 | 9 | 2,5 | 300 |
| CR 16-350/010/09 | 16 | 23 | 17 | 10 | 9 | 2,5 | 350 |
| CR 16-400/010/09 | 16 | 23 | 17 | 10 | 9 | 2,5 | 400 |
| CR 25-100/010/09 | 25 | 23 | 23 | 10 | 9 | 3,2 | 100 |
| CR 25-150/010/09 | 25 | 23 | 23 | 10 | 9 | 3,2 | 150 |
| CR 25-200/010/09 | 25 | 23 | 23 | 10 | 9 | 3,2 | 200 |
| CR 25-250/010/09 | 25 | 23 | 23 | 10 | 9 | 3,2 | 250 |
| CR 25-300/010/09 | 25 | 23 | 23 | 10 | 9 | 3,2 | 300 |
| CR 25-400/010/09 | 25 | 23 | 23 | 10 | 9 | 3,2 | 400 |
| CR 35-100/010/09 | 35 | 23 | 23 | 10 | 9 | 3,4 | 100 |
| CR 35-150/010/09 | 35 | 23 | 23 | 10 | 9 | 3,4 | 150 |
| CR 35-200/010/09 | 35 | 23 | 23 | 10 | 9 | 3,4 | 200 |
| CR 35-250/010/09 | 35 | 23 | 23 | 10 | 9 | 3,4 | 250 |
| CR 35-300/010/09 | 35 | 23 | 23 | 10 | 9 | 3,4 | 300 |
| CR 35-400/010/09 | 35 | 23 | 23 | 10 | 9 | 3,4 | 400 |
| CR 50-100/010/11 | 50 | 30 | 30 | 15 | 11 | 4,5 | 100 |
| CR 50-150/010/11 | 50 | 30 | 30 | 15 | 11 | 4,5 | 150 |
| CR 50-200/010/11 | 50 | 30 | 30 | 15 | 11 | 4,5 | 200 |
| CR 50-250/010/11 | 50 | 30 | 30 | 15 | 11 | 4,5 | 250 |
| CR 50-300/010/11 | 50 | 30 | 30 | 15 | 11 | 4,5 | 300 |
| CR 50-400/010/11 | 50 | 30 | 30 | 15 | 11 | 4,5 | 400 |
| CR 75-150/010/11 | 75 | 30 | 30 | 15 | 11 | 5,0 | 150 |
| CR 75-200/010/11 | 75 | 30 | 30 | 15 | 11 | 5,0 | 200 |
| CR 75-250/010/11 | 75 | 30 | 30 | 15 | 11 | 5,0 | 250 |
| CR 75-300/010/11 | 75 | 30 | 30 | 15 | 11 | 5,0 | 300 |
| CR 75-400/010/11 | 75 | 30 | 30 | 15 | 11 | 5,0 | 400 |
Možnosti koncovek:
Poznámka: Dle požadavku zákazníka je možno dodat zemnící pásky i jiných rozměrů a vrtání než je uvedeno v tabulce.
