Elektrická bezpečnost ve vodíkových projektech

Řešením pro elektrickou bezpečnost v uzemněných sítích je monitorování reziduálních proudů. Monitory reziduálních proudů Bender umožňuji sledovat unikající proudy v instalaci v čase a upozornit tak na zhoršující se stav izolace ještě před tím, než dojde k vypnutí napájecích obvodů prostřednictvím jističů.

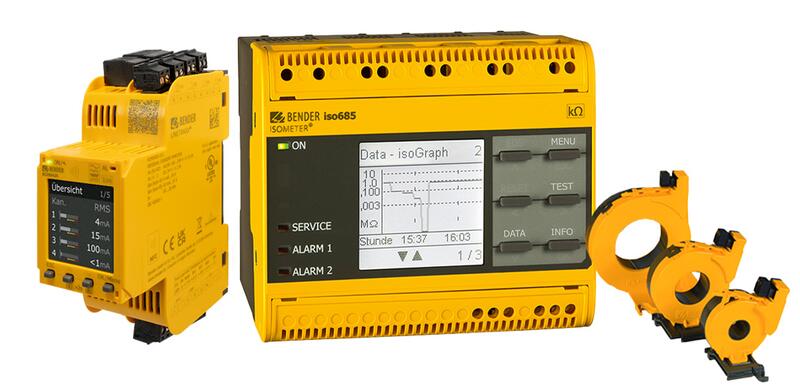

Pro náročné instalace jsou k dispozici monitory reziduálních proudů nové řady SmartDetect RCMS425. Přístroje řady RCMS425 mají čtyři měřicí kanály a umožňují vyhodnocovat reziduální proudy typu A, B i B+ v souladu s normou ČSN EN IEC 62020-1. Monitory mají úctyhodný měřicí rozsah reziduálního proudu 2 mA...70 A, přičemž hodnotu reakce na unikající proud je možné nastavit v rozsahu 6 mA...30 A u proudů typu A a 10 mA...10 A u proudů typu B.

Přístroje disponují výstupními alarmovými relé, digitálními vstupy a výstupy, rozhraními RS-485/Modbus RTU a NFC. Díky rozhraní RS-485/Modbus RTU je možné kontinuální vyčítání měřených hodnot a jejich následné zpracování pro účely preventivní údržby. Pokud není k dispozici nadřazený dohledový systém, může být monitor reziduálních proudů doplněn o převodník s digitálními záznamníky COM465IP. Měřené hodnoty tak lze snadno ukládat a díky vestavěnému webserveru i snadno vyhodnocovat.

Monitory reziduálních proudů řady RCMS425 jsou k dispozici ve dvou hardwarových provedení: RCMS420-L-2 se signalizací alarmů pomocí LED a RCMS420-D-2 s barevným displejem a funkčními tlačítky. Rozhraní NFC slouží ke snadnému nastavování parametrů přístroje i k vyčítání aktuálně měřených hodnot prostřednictvím aplikace Bender Connect App pro chytré telefony. Přístroje je možné napájet napětím v rozsahu 24 V DC a 100...240 V AC/DC.

Jako proudové senzory - měřicí transformátory lze ve spojení s přístroji RCMS425 použít modulární řadu Bender CTAC pro proudy typu A a řadu CTUB102-CTBC pro proudy typu B. Tyto transformátory jsou dostupné s vnitřním průměrem toroidu 20, 35, 60, 120 a 210 mm.

V případě potřeby jsou pro měření proudů typu A k dispozici rovněž měřicí proudové transformátory s obdélníkovým průřezem (vhodné pro instalaci na šíny), případně transformátory s rozebíratelným jádrem.

V izolovaných soustavách je základním parametrem určujícím elektrickou bezpečnost hodnota izolačního odporu mezi aktivními vodiči a zemí (vodičem PE). Norma ČSN EN 61557-8 potom přímo stanoví povinnost monitoringu hodnoty izolačního stavu v IT napájecích obvodech.

Společnost Bender představuje světovou špičku ve vývoji a výrobě přístrojů pro monitoring izolačního stavu v IT soustavách. Pro použití ve výkonových obvodech, jakými jsou například elektrolyzéry, lze využít hlídače izolačního stavu řady iso685. Jedná se o univerzální hlídače izolačního stavu pro IT soustavy do napětí až 793 V AC a 1.150 V DC.

K výhodám přístrojů řady iso685 patří:

• přednastavené měřicí profily umožňující lepší přizpůsobení přístroje konkrétní aplikaci,
• grafický displej s rozlišením 127 x 127 bodů,
• grafické zobrazení vývoje hodnoty izolačního odporu v čase po dobu až jednoho roku,
• měření napětí, síťové frekvence a rozptylové kapacity sítě,
• paměť historie pro alarmová hlášení s časovou značkou,
• moderní komunikační rozhraní (vestavěný webserver, Modbus TCP, Modbus RTU) pro kontinuální vyčítání měřených hodnot,
• možnost připojení k IT soustavě o napětí až 1.760 V DC a 7,2 kV AC pomocí vazebních členů,
• široký rozsah napájecího napětí AC/DC 24...240 V.

Pro účely preventivní údržby přístroj nabízí funkci isoGraph, která umožňuje zobrazit časový průběh hodnoty izolačního odporu po dobu až jednoho roku. Data jsou snadno přístupná díky vestavěnému webserveru.
