ASK 165.5 - Měřicí transformátor proudu násuvný
Primární proud: 1000...4000 A
Primární pas 1: 190 x 30 mm
Primární pas 2*: 3x 160 x 10 mm
Šířka: 266 mm
Výška: 192 mm
Hloubka: 101 mm
Varianty k produktu ASK 165.5 - Měřicí transformátor proudu násuvný (100)
Převod transformátoru: 2000/5A
Jmenovitý výkon: 10 VA
Třída přesnosti: 0,5
Převod transformátoru: 2000/5A
Jmenovitý výkon: 10 VA
Třída přesnosti: 1
Převod transformátoru: 2500/5A
Jmenovitý výkon: 15 VA
Třída přesnosti: 0,5
Převod transformátoru: 2500/5A
Jmenovitý výkon: 15 VA
Třída přesnosti: 1
Převod transformátoru: 3000/5A
Jmenovitý výkon: 60 VA
Třída přesnosti: 1
Převod transformátoru: 4000/5A
Jmenovitý výkon: 60 VA
Třída přesnosti: 1
Převod transformátoru: 1000/1 A
Jmenovitý výkon: 5 VA
Třída přesnosti: 0,5
Převod transformátoru: 1000/1 A
Jmenovitý výkon: 5 VA
Třída přesnosti: 1
Převod transformátoru: 1000/1 A
Jmenovitý výkon: 10 VA
Třída přesnosti: 0,5
Převod transformátoru: 1000/1 A
Jmenovitý výkon: 10 VA
Třída přesnosti: 1
Převod transformátoru: 1000/1 A
Jmenovitý výkon: 15 VA
Třída přesnosti: 1
Převod transformátoru: 1000/5 A
Jmenovitý výkon: 5 VA
Třída přesnosti: 0,5
Převod transformátoru: 1000/5 A
Jmenovitý výkon: 5 VA
Třída přesnosti: 1
Volitelné příslušenství k ASK 165.5 - Měřicí transformátor proudu násuvný

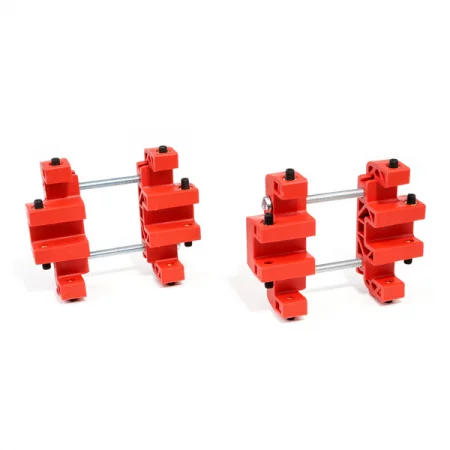

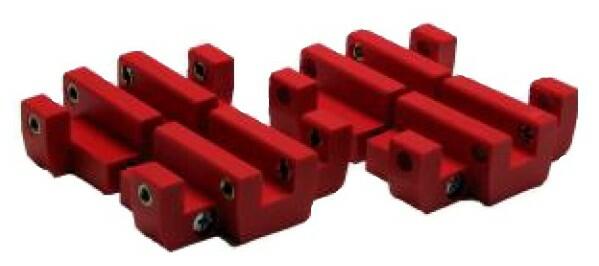

Jedna sada obsahuje dva kusy držáků.
Zjistit více
Zjistit více
Zjistit více
Zjistit více
Je určena pro nefakturační transformátory (neobsahuje značku cejchovny).
Obsahuje výrobní číslo transformátoru a naměřené hodnoty.
Zjistit více
Popis výrobku
Násuvný měřicí transformátor pro primární jmenovité proudy od 1000 do 4000 A, sekundární proud 1 nebo 5 A, jmenovité výkony 5 až 60 VA, k dodání ve třídách přesnosti 0,5 a 1.
Uchycení transformátoru je možné provést pomocí upevňovacích patek, které jsou součástí dodávky.
Měřicí transformátor ASK 165.5 umožňuje výběr umístění sekundárních svorek celkem ze tří pozic, a to kvůli zjednodušení připojení transformátoru. Rozmístění jednotlivých pozic naleznete v příslušném dokumentu ke stažení. Při objednání pak zvolíte v obj. kódu na místo písmena "x" příslušné číslo požadované pozice.
Obecné vlastnosti
- Jmen. trvalý tepelný proud Icth: 1,0 x IN
- Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 sec
- Nadproudové číslo: FS5
- Jmen. dynamický proud Idyn: 2,5 x Ith
- Max. provozní napětí Um: 0.72 kV
- Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
- Jmenovitý kmitočet: 50 Hz
- Třída izolace: E
- Stupeň krytí: IP 20
- Rozsah pracovních teplot: -5°C až +40°C
- Rozsah skladovacích teplot: -25°C až +70°C
*jedná se o rozměr pasu při použití držáků přípojnic (viz Příslušenství)
Technické údaje
Parametry
Primární pas | 190x30 mm 3x160x10 mm |
---|---|
Šířka | 266 mm |
Parametry variant k ASK 165.5 - Měřicí transformátor proudu násuvný
