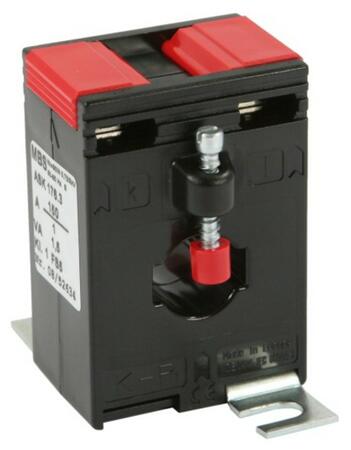

ASK 176.3 - Měřicí transformátor proudu násuvný
Primární jm. proud: 100...250 A
Primární vodič Ø: max 15,2 mm
Primární pas: 17x 6 mm
Šířka: 45 mm
Výška: 65 mm

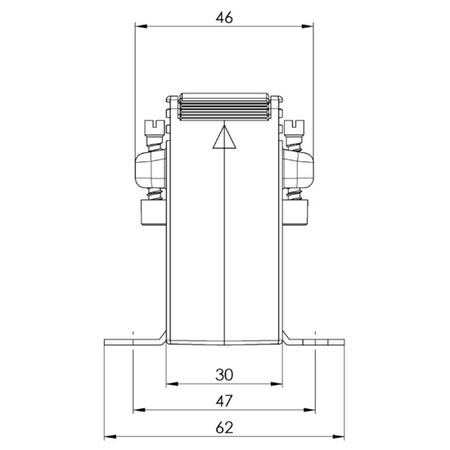

Hloubka: 46 mm
Primární vodič Ø: max 15,2 mm
Primární pas: 17x 6 mm
Šířka: 45 mm
Výška: 65 mm
Hloubka: 46 mm
Cena od 779 Kč
od 942,59 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (25)
Dotaz na produktPorovnat
Jiří Formánek
Technicko-obchodní specialista přístrojových transformátorů proudu a plastových izolátorů MBS.
Varianty k produktu ASK 176.3 - Měřicí transformátor proudu násuvný (25)
Filtrace
Skladem
Primární jmenovitý proud
Sekundární proud
Třída přesnosti
Jmenovitý výkon
Měřicí transformátor proudu
ASK 176.3; 100/5A; 2VA; tř.1Průměr prim. vodiče: 15,2 mm
Primární lišta: 17x6 mm
Převod transformátoru: 100/5A
Jmenovitý výkon: 2VA
Třída přesnosti: 1
Primární lišta: 17x6 mm
Převod transformátoru: 100/5A
Jmenovitý výkon: 2VA
Třída přesnosti: 1
OBJ: 1020006001
EAN: 4061701014570
Záruka: 24 m.
Skladem v GHV
skladem 3 ks
779 Kč/ks
942,59 Kč s DPH
+-
Měřicí transformátor proudu
ASK 176.3; 75/5A; 1,5VA; tř.1Průměr prim. vodiče: 15,2 mm
Primární lišta: 17x6 mm
Převod transformátoru: 75/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Primární lišta: 17x6 mm
Převod transformátoru: 75/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
OBJ: 1020006009
EAN: 4061701014655
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
779 Kč/ks
942,59 Kč s DPH
+-
Měřicí transformátor proudu
ASK 176.3; 100/1A; 2VA; tř.1Průměr prim. vodiče: 15,2 mm
Primární lišta: 17x6 mm
Převod transformátoru: 100/1A
Jmenovitý výkon: 2VA
Třída přesnosti: 1
Primární lišta: 17x6 mm
Převod transformátoru: 100/1A
Jmenovitý výkon: 2VA
Třída přesnosti: 1
OBJ: 1020206001
EAN: 4061701014761
Záruka: 24 m.
Není skladem
Prověříme pro Vás
884 Kč/ks
1 069,64 Kč s DPH
+-
Měřicí transformátor proudu
ASK 176.3; 125/1A; 2VA; tř.1Průměr prim. vodiče: 15,2 mm
Primární lišta: 17x6 mm
Převod transformátoru: 125/1A
Jmenovitý výkon: 2VA
Třída přesnosti: 1
Primární lišta: 17x6 mm
Převod transformátoru: 125/1A
Jmenovitý výkon: 2VA
Třída přesnosti: 1
OBJ: 1020206002
EAN: 4061701014778
Záruka: 24 m.
Není skladem
Prověříme pro Vás
884 Kč/ks
1 069,64 Kč s DPH
+-
Měřicí transformátor proudu
ASK 176.3; 125/5A; 2,5VA; tř.1Průměr prim. vodiče: 15,2 mm
Primární lišta: 17x6 mm
Převod transformátoru: 125/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Primární lišta: 17x6 mm
Převod transformátoru: 125/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
OBJ: 1020006002
EAN: 4061701014587
Záruka: 24 m.
Není skladem
Prověříme pro Vás
779 Kč/ks
942,59 Kč s DPH
+-
Měřicí transformátor proudu
ASK 176.3; 150/1A; 1,5VA; tř.0,5Průměr prim. vodiče: 15,2 mm
Primární lišta: 17x6 mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 0,5
Primární lišta: 17x6 mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 0,5
OBJ: 1020205001
EAN: 4061701014686
Záruka: 24 m.
Není skladem
Prověříme pro Vás
936 Kč/ks
1 132,56 Kč s DPH
+-
Měřicí transformátor proudu
ASK 176.3; 150/1A; 1,5VA; tř.1Průměr prim. vodiče: 15,2 mm
Primární lišta: 17x6 mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Primární lišta: 17x6 mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
OBJ: 1020206007
EAN: 4061701014822
Záruka: 24 m.
Není skladem
Prověříme pro Vás
884 Kč/ks
1 069,64 Kč s DPH
+-
Měřicí transformátor proudu
ASK 176.3; 150/1A; 2,5VA; tř.1Průměr prim. vodiče: 15,2 mm
Primární lišta: 17x6 mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Primární lišta: 17x6 mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
OBJ: 1020206003
EAN: 4061701014785
Záruka: 24 m.
Není skladem
Prověříme pro Vás
884 Kč/ks
1 069,64 Kč s DPH
+-
Měřicí transformátor proudu
ASK 176.3; 150/5A; 1,5VA; tř.0,5Průměr prim. vodiče: 15,2 mm
Primární lišta: 17x6 mm
Převod transformátoru: 150/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 0,5
Primární lišta: 17x6 mm
Převod transformátoru: 150/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 0,5
OBJ: 1020005001
EAN: 4061701014495
Záruka: 24 m.
Není skladem
Prověříme pro Vás
805 Kč/ks
974,05 Kč s DPH
+-
Měřicí transformátor proudu
ASK 176.3; 150/5A; 1,5VA; tř.1Průměr prim. vodiče: 15,2 mm
Primární lišta: 17x6 mm
Převod transformátoru: 150/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Primární lišta: 17x6 mm
Převod transformátoru: 150/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
OBJ: 1020006007
EAN: 4061701014631
Záruka: 24 m.
Není skladem
Prověříme pro Vás
779 Kč/ks
942,59 Kč s DPH
+-
Měřicí transformátor proudu
ASK 176.3; 150/5A; 2,5VA; tř.1Průměr prim. vodiče: 15,2 mm
Primární lišta: 17x6 mm
Převod transformátoru: 150/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Primární lišta: 17x6 mm
Převod transformátoru: 150/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
OBJ: 1020006003
EAN: 4061701014594
Záruka: 24 m.
Není skladem
Prověříme pro Vás
779 Kč/ks
942,59 Kč s DPH
+-
Měřicí transformátor proudu
ASK 176.3; 160/1A; 2,5VA; tř.1Průměr prim. vodiče: 15,2 mm
Primární lišta: 17x6 mm
Převod transformátoru: 160/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Primární lišta: 17x6 mm
Převod transformátoru: 160/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
OBJ: 1020206004
EAN: 4061701014792
Záruka: 24 m.
Není skladem
Prověříme pro Vás
884 Kč/ks
1 069,64 Kč s DPH
+-
Měřicí transformátor proudu
ASK 176.3; 160/5A; 2,5VA; tř.1Průměr prim. vodiče: 15,2 mm
Primární lišta: 17x6 mm
Převod transformátoru: 160/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Primární lišta: 17x6 mm
Převod transformátoru: 160/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
OBJ: 1020006004
EAN: 4061701014600
Záruka: 24 m.
Není skladem
Prověříme pro Vás
779 Kč/ks
942,59 Kč s DPH
+-
Měřicí transformátor proudu
ASK 176.3; 200/1A; 2,5VA; tř.0,5Průměr prim. vodiče: 15,2 mm
Primární lišta: 17x6 mm
Převod transformátoru: 200/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 0,5
Primární lišta: 17x6 mm
Převod transformátoru: 200/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 0,5
OBJ: 1020205002
EAN: 4061701014693
Záruka: 24 m.
Není skladem
Prověříme pro Vás
936 Kč/ks
1 132,56 Kč s DPH
+-
Přidání ASK 176.3; 150/1A; 1,5VA; tř.0,5 do košíku
Sestava s doporučenými doplňky
| Foto | Produkt | Dostupnost | Počet | Cena mj. | Cena celkem | |
|---|---|---|---|---|---|---|
 | ASK 176.3; 150/1A; 1,5VA; tř.0,5, Měřicí transformátor proudu | Není skladem Prověříme pro Vás | +- /ks | 936 Kč/ks 1 132,56 Kč s DPH | 936 Kč 1 132,56 Kč s DPH | |
+ | Cejchování 0 ... 1999 A | Dostupné do několika dnů | +- /ks | 330 Kč/ks 399,30 Kč s DPH | 330 Kč 399,30 Kč s DPH | |
| Celková cena sestavy | 1 266 Kč 1 532 Kč s DPH | |||||
Samostatně
ASK 176.3; 150/1A; 1,5VA; tř.0,5
Přidat do košíku pouze produkt, bez doporučených doplňků.
Přidání ASK 176.3; 150/5A; 1,5VA; tř.0,5 do košíku
Sestava s doporučenými doplňky
| Foto | Produkt | Dostupnost | Počet | Cena mj. | Cena celkem | |
|---|---|---|---|---|---|---|
| ASK 176.3; 150/5A; 1,5VA; tř.0,5, Měřicí transformátor proudu | Není skladem Prověříme pro Vás | +- /ks | 805 Kč/ks 974,05 Kč s DPH | 805 Kč 974,05 Kč s DPH | |
| + | Cejchování 0 ... 1999 A | Dostupné do několika dnů | +- /ks | 330 Kč/ks 399,30 Kč s DPH | 330 Kč 399,30 Kč s DPH | |
| Celková cena sestavy | 1 135 Kč 1 373 Kč s DPH | |||||
Samostatně
ASK 176.3; 150/5A; 1,5VA; tř.0,5
Přidat do košíku pouze produkt, bez doporučených doplňků.
Přidání ASK 176.3; 200/1A; 2,5VA; tř.0,5 do košíku
Sestava s doporučenými doplňky
| Foto | Produkt | Dostupnost | Počet | Cena mj. | Cena celkem | |
|---|---|---|---|---|---|---|
| ASK 176.3; 200/1A; 2,5VA; tř.0,5, Měřicí transformátor proudu | Není skladem Prověříme pro Vás | +- /ks | 936 Kč/ks 1 132,56 Kč s DPH | 936 Kč 1 132,56 Kč s DPH | |
| + | Cejchování 0 ... 1999 A | Dostupné do několika dnů | +- /ks | 330 Kč/ks 399,30 Kč s DPH | 330 Kč 399,30 Kč s DPH | |
| Celková cena sestavy | 1 266 Kč 1 532 Kč s DPH | |||||
Samostatně
ASK 176.3; 200/1A; 2,5VA; tř.0,5
Přidat do košíku pouze produkt, bez doporučených doplňků.
Přidání ASK 176.3; 200/5A; 2,5VA; tř.0,5 do košíku
Sestava s doporučenými doplňky
| Foto | Produkt | Dostupnost | Počet | Cena mj. | Cena celkem | |
|---|---|---|---|---|---|---|
| ASK 176.3; 200/5A; 2,5VA; tř.0,5, Měřicí transformátor proudu | Není skladem Prověříme pro Vás | +- /ks | 805 Kč/ks 974,05 Kč s DPH | 805 Kč 974,05 Kč s DPH | |
| + | Cejchování 0 ... 1999 A | Dostupné do několika dnů | +- /ks | 330 Kč/ks 399,30 Kč s DPH | 330 Kč 399,30 Kč s DPH | |
| Celková cena sestavy | 1 135 Kč 1 373 Kč s DPH | |||||
Samostatně
ASK 176.3; 200/5A; 2,5VA; tř.0,5
Přidat do košíku pouze produkt, bez doporučených doplňků.
Přidání ASK 176.3; 250/1A; 2,5VA; tř.0,5 do košíku
Sestava s doporučenými doplňky
| Foto | Produkt | Dostupnost | Počet | Cena mj. | Cena celkem | |
|---|---|---|---|---|---|---|
| ASK 176.3; 250/1A; 2,5VA; tř.0,5, Měřicí transformátor proudu | Není skladem Prověříme pro Vás | +- /ks | 936 Kč/ks 1 132,56 Kč s DPH | 936 Kč 1 132,56 Kč s DPH | |
| + | Cejchování 0 ... 1999 A | Dostupné do několika dnů | +- /ks | 330 Kč/ks 399,30 Kč s DPH | 330 Kč 399,30 Kč s DPH | |
| Celková cena sestavy | 1 266 Kč 1 532 Kč s DPH | |||||
Samostatně
ASK 176.3; 250/1A; 2,5VA; tř.0,5
Přidat do košíku pouze produkt, bez doporučených doplňků.
Přidání ASK 176.3; 250/5A; 2,5VA; tř.0,5 do košíku
Sestava s doporučenými doplňky
| Foto | Produkt | Dostupnost | Počet | Cena mj. | Cena celkem | |
|---|---|---|---|---|---|---|
| ASK 176.3; 250/5A; 2,5VA; tř.0,5, Měřicí transformátor proudu | Není skladem Prověříme pro Vás | +- /ks | 805 Kč/ks 974,05 Kč s DPH | 805 Kč 974,05 Kč s DPH | |
| + | Cejchování 0 ... 1999 A | Dostupné do několika dnů | +- /ks | 330 Kč/ks 399,30 Kč s DPH | 330 Kč 399,30 Kč s DPH | |
| Celková cena sestavy | 1 135 Kč 1 373 Kč s DPH | |||||
Samostatně
ASK 176.3; 250/5A; 2,5VA; tř.0,5
Přidat do košíku pouze produkt, bez doporučených doplňků.
Volitelné příslušenství k ASK 176.3 - Měřicí transformátor proudu násuvný
Cejchování 0 ... 1999 A
Cejchování v AMS GHV pro rozsah 0...1999 A. Určeno pro fakturační měřidla pro ČR.
Zjistit více
Zjistit více
OBJ: sc
Dostupné
do několika dnů
330 Kč/ks
399,30 Kč s DPH
+-

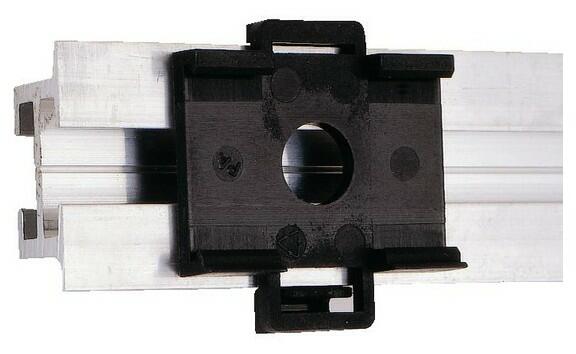

Příchytka na lištu DIN na ASR 20.3
ASR 20.3, ASR 201.3,ASR 14.3, ASK 176.3
Zjistit více
Zjistit více
OBJ: 55013
EAN: 4061701165586
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
94 Kč/ks
113,74 Kč s DPH
+-
Kalibrace transformátorů 0 ... 1999 A
Kalibrace prováděná v GHV pro rozsah 0...1999 A.
Je určena pro nefakturační transformátory (neobsahuje značku cejchovny).
Obsahuje výrobní číslo transformátoru a naměřené hodnoty.
Zjistit více
Je určena pro nefakturační transformátory (neobsahuje značku cejchovny).
Obsahuje výrobní číslo transformátoru a naměřené hodnoty.
Zjistit více
OBJ: K-T
Dostupné
do několika dnů
450 Kč/ks
544,50 Kč s DPH
+-
Popis výrobku
Násuvný měřicí transformátor pro primární jmenovité proudy od 100 do 250 A, sekundární proud 1 nebo 5 A, jmenovité výkony 1,5 až 3,75 VA, k dodání ve třídě přesnosti 0,5 a 1.
Uchycení transformátoru se provádí buď pomocí upevňovacích patek, které jsou součástí dodávky, nebo speciální příchytkou na normalizovanou lištu DIN 35mm, případně fixačními šrouby přímo na primární vodič nebo pas.
Obecné vlastnosti
- Jmen. trvalý tepelný proud Icth: 1,0 x IN
- Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 sec
- Nadproudové číslo: FS5
- Jmen. dynamický proud Idyn: 2,5 x Ith
- Max. provozní napětí Um: 0.72 kV
- Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
- Jmenovitý kmitočet: 50 Hz
- Třída izolace: E
- Stupeň krytí: IP 20
- Rozsah pracovních teplot: -5°C až +40°C
- Rozsah skladovacích teplot: -25°C až +70°C

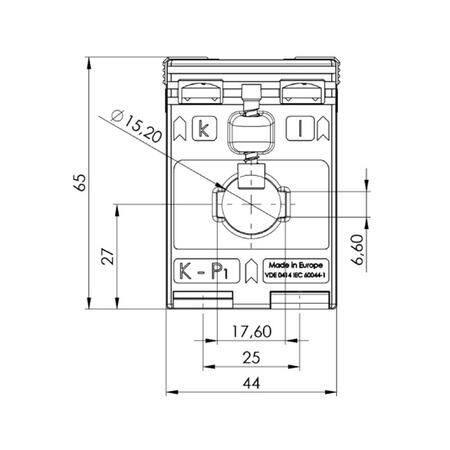

Technické údaje
Parametry
| Primární vodič Ø (max) | 15,2 mm |
|---|---|
| Primární pas | 17x6 mm |
| Šířka | 45 mm |
Parametry variant k ASK 176.3 - Měřicí transformátor proudu násuvný
| Primární jmenovitý proud | Jmenovitý výkon | Třída přesnosti: 0.5 | Třída přesnosti: 1 | ||
|---|---|---|---|---|---|
| Sekundární proud: 5 A | Sekundární proud: 1 A | Sekundární proud: 5 A | Sekundární proud: 1 A | ||
| 75 A | 1,5 VA | 1020006009 | 1020206009 | ||
| 80 A | 1,5 VA | 1020006010 | |||
| 100 A | 2 VA | 1020006001 | 1020206001 | ||
| 125 A | 2 VA | 1020206002 | |||
| 2,5 VA | 1020006002 | ||||
| 150 A | 1,5 VA | 1020005001 | 1020205001 | 1020006007 | 1020206007 |
| 2,5 VA | 1020006003 | 1020206003 | |||
| 160 A | 2,5 VA | 1020006004 | 1020206004 | ||
| 200 A | 2,5 VA | 1020005002 | 1020205002 | 1020006005 | 1020206005 |
| 250 A | 2,5 VA | 1020005003 | 1020205003 | 1020006008 | 1020206008 |
| 3,75 VA | 1020006006 | 1020206006 | |||
Související produkty
Varianty: 4
Bloky zkratovacích svorek pro transformátory prouduZkratovací svorkovnicí se pohodlně a bezpečně zkratují proudové transformátory při potřebě odpojení zátěže. Připravenou sadu svorkovnic je možné snadno a rychle namontovat do rozvaděče a jednoduchým způsobem připojit. Skládá se z měřicích bodů a páky pro ovládání odpojení proudového transformátoru. Při výběru lze také volit mezi malou a velkou sadou svorkovnic. Velká sada se od malé liší možností odpojení přívodního napětí, odpojení nulového vodiče a přidanou svorkou zemnicího vodiče..
Varianty: 2
COUNTIS E5xTrojfázový nepřímý elektroměr do paneluTrojfázový elektroměr pro nepřímé měření do 9999A s převodem x/5A. Modely COUNTIS E50 a COUNTIS E53.
Skladem v GHVDetail produktu
DIRIS A20Multifunkční přístroj pro měřicí transformátory
TRMS multimetr a 4Q elektroměr pro měření pomocí TRANSFORMÁTORŮ PROUDU. Montáž do panelu s výřezem 92x92mm. Volitelně moduly komunikace MODBUS, pulzní výstup nebo alarmový kontakt.
Ve shode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL
Ve shode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL
Skladem v GHVDetail produktu
Varianty: 2
DIRIS A30Multifunkční přístroj pro měřicí transformátoryTRMS analyzátor sítě a 4Q elektroměr pro měření pomocí TRANSFORMÁTORŮ PROUDU. Montáž do panelu s výřezem 92x92 mm. Volitelně moduly MODBUS, ETHERNET, pulzní výstup, alarmový kontakt, analogový výstup, paměť.
Ve shodě s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL
Skladem v GHVDetail produktu
Varianty: 53
EQ 48/72/96/144 KAnalogové přístroje pro měření střídavého proudu nebo napětí (série K) - elektromagnetické měřicí ústrojí, stupnice 90°, plastové pouzdro.
PEM353-NDigitální panelový multimetr a analyzátor sítě
Čtyřkvadrantové měření všech veličin ve třídě přesnosti 0,5s (dle IEC 62053-22) a pracovním rozsahem teplot -25...+55°C. Měření proudu v N vodiči. Záznamník pro 5 záznamníků s 16 měřícími kanály. Harmonická analýza napětí a proudu do 31. harmonické. 4xdigitální vstup, 2xdigitální releový výstup, rozhraní Modbus/RTU, BACnet MS/TP, DNP.
Varianty: 10
Příchytka na DIN lištuPříchytka transformátorů na DIN lištuSlouží ke snadné a rychlé montáži transformátorů na lištu DIN.
PEM353Digitální panelový multimetr a analyzátor sítě
Čtyřkvadrantové měření všech veličin ve třídě přesnosti 0,5s (dle IEC 62053-22) a pracovním rozsahem teplot -25...+55°C. Harmonická analýza napětí a proudu do 31. harmonické. 4xdigitální vstup, 2xdigitální releový výstup, rozhraní Modbus/RTU, BACnet MS/TP, DNP.
Mohlo by vás zajímat
Události
09.09.2025
Jubilejní 30. ročník veletrhu Elfetex Fest se blíží! Už 9. září 2025 v 10:00 se otevřou brány brněnského výstaviště – pavilonu F – a vy můžete být u toho. Čeká vás přehlídka nejnovějších technologií...
Mimořádné akce
17.02.2025 - 31.07.2025
Více bezpečí, více výhod, více Fluke.
Na kvalitním vybavení nešetřete. Je čas investovat do přístrojů, které odolají i nejnáročnějším pracovním podmínkám. Měřicí přístroje Fluke jsou sestrojeny s odolností...
Novinky
11.06.2025
Představujeme vám novinku v oblasti ochrany rozvaděčů: topný systém CS 032 od společnosti STEGO. Tento moderní teplovzdušný ventilátor poskytuje přesně tolik tepla, kolik je v daný moment potřeba...
11.06.2025
Vlhkost v elektrických rozváděčích představuje neviditelnou, avšak vážnou hrozbu pro elektrické systémy. Může způsobit korozi, zkraty a poruchy funkčnosti – někdy s vážnými důsledky pro provozní procesy...
Odborné články
16.06.2025
Firma Micsig, přední specialista na tabletové osciloskopy, opět inovovala! Tentokrát doplnila svou řadu osciloskopů s dotykovou obrazovkou o dva tabletové čtyřkanálové osciloskopy s typovým označením...
09.06.2025
S vývojem technologie termálního zobrazování se na trh dostávají zcela nová řešení doplňující kamery klasických konstrukcí. Některá chytrá zařízení jako mobilní telefony a tablety již před delším...
