ASK 231.5 - Měřicí transformátor proudu násuvný

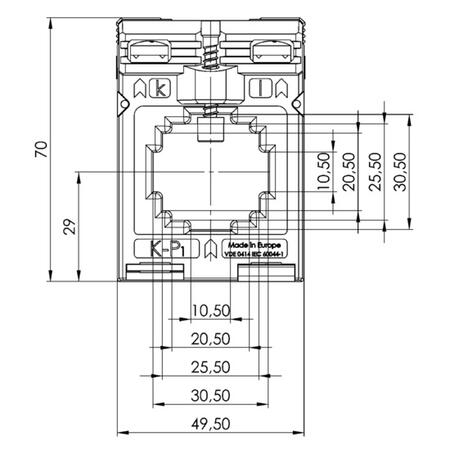

Primární vodič Ø: max 28 mm
Primární pas: 30 x 10 mm

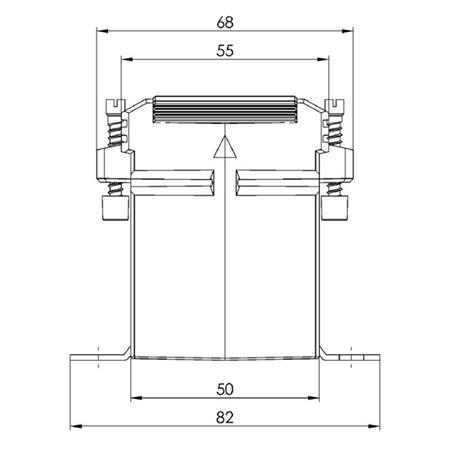

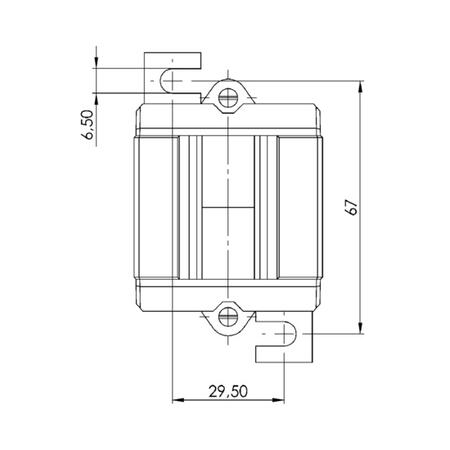

Šířka: 50 mm
Výška: 70 mm
Hloubka: 68 mm
Varianty k produktu ASK 231.5 - Měřicí transformátor proudu násuvný (43)
Převod transformátoru: 60/1A
Jmenovitý výkon: 1 VA
Třída přesnosti: 1
Převod transformátoru: 80/5A
Jmenovitý výkon: 1,25 VA
Třída přesnosti: 1
Převod transformátoru: 100/1A
Jmenovitý výkon: 1,5 VA
Třída přesnosti: 1
Převod transformátoru: 100/5A;
Jmenovitý výkon: 1,5 VA;
Třída přesnosti: 1
Převod transformátoru: 125/5A
Jmenovitý výkon: 1,5 VA
Třída přesnosti: 1
Převod transformátoru: 125/5A;
Jmenovitý výkon: 2,5 VA;
Třída přesnosti: 1
Převod transformátoru: 150/1A
Jmenovitý výkon: 1,5 VA
Třída přesnosti: 1
Převod transformátoru: 150/1A
Jmenovitý výkon: 2,5 VA
Třída přesnosti: 1
Převod transformátoru: 150/5A;
Jmenovitý výkon: 1,5 VA;
Třída přesnosti: 1
Převod transformátoru: 150/5A;
Jmenovitý výkon: 2,5 VA;
Třída přesnosti: 1
Převod transformátoru: 200/1A
Jmenovitý výkon: 2,5 VA
Třída přesnosti: 1
Volitelné příslušenství k ASK 231.5 - Měřicí transformátor proudu násuvný
Je určena pro nefakturační transformátory (neobsahuje značku cejchovny).
Obsahuje výrobní číslo transformátoru a naměřené hodnoty.
Zjistit více
Popis výrobku
Násuvný měřicí transformátor pro primární jmenovité proudy od 80 do 500 A, sekundární proud 1 nebo 5 A, jmenovité výkony 1,5 až 5 VA, k dodání ve třídách přesnosti 0,5 a 1.
Uchycení transformátoru se provádí buď pomocí upevňovacích patek, které jsou součástí dodávky, nebo speciální příchytkou na normalizovanou lištu DIN 35mm.
Obecné vlastnosti
- Jmen. trvalý tepelný proud Icth: 1,0 x IN
- Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 sec
- Nadproudové číslo: FS5
- Jmen. dynamický proud Idyn: 2,5 x Ith
- Max. provozní napětí Um: 0.72 kV
- Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
- Jmenovitý kmitočet: 50 Hz
- Třída izolace: E
- Stupeň krytí: IP 20
- Rozsah pracovních teplot: -5°C až +40°C
- Rozsah skladovacích teplot: -25°C až +70°C
Technické údaje
Parametry
Primární vodič Ø (max) | 25 mm |
---|---|
Primární pas | 30x10 mm 25x20 mm |
Šířka | 50 mm |
Parametry variant k ASK 231.5 - Měřicí transformátor proudu násuvný
Primární jmenovitý proud | Jmenovitý výkon | Třída přesnosti: 0.5 | Třída přesnosti: 1 | ||
---|---|---|---|---|---|
Sekundární proud: 5 A | Sekundární proud: 1 A | Sekundární proud: 5 A | Sekundární proud: 1 A | ||
60 A | 1 VA | 92052 | 92252 | ||
80 A | 1,25 VA | 92056 | |||
100 A | 1,5 VA | 92059 | 92259 | ||
125 A | 1,5 VA | 92062 | 92262 | ||
2,5 VA | 92063 | 92263 | |||
150 A | 1,5 VA | 92065 | 92265 | ||
2,5 VA | 92066 | 92266 | |||
200 A | 2,5 VA | 92026 | 92226 | 92068 | 92268 |
250 A | 2,5 VA | 92028 | 92228 | 92071 | 92271 |
300 A | 2,5 VA | 92030 | 92230 | 92074 | 92274 |
5 VA | 92075 | 92275 | |||
400 A | 2,5 VA | 92032 | 92232 | 92077 | 92277 |
5 VA | 92033 | 92233 | 92078 | 92278 | |
500 A | 2,5 VA | 92035 | 92235 | 92081 | 92281 |
5 VA | 92036 | 92236 | 92082 | 92282 |
