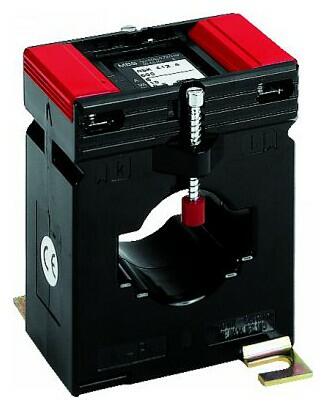

ASK 412.4 - Měřicí transformátor proudu násuvný

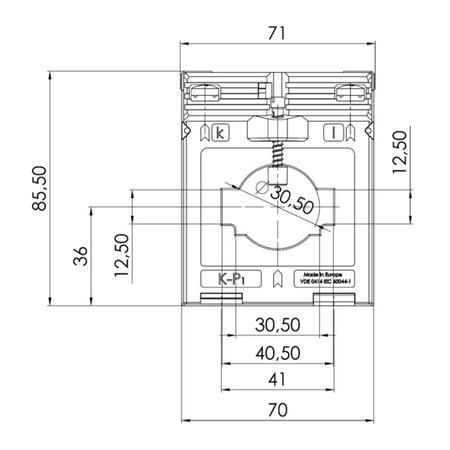

Primární vodič Ø: max 30,5 mm
Primární pas 1: 40 x 12 mm
Primární pas 2: 30 x 15 mm

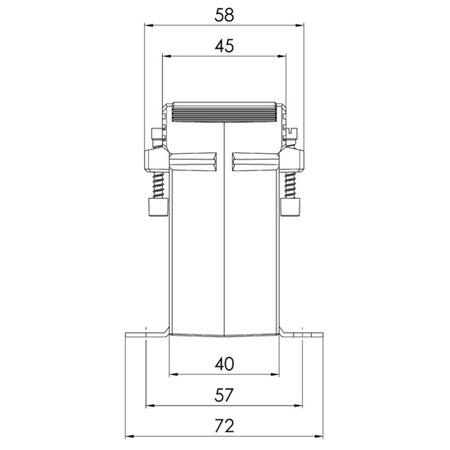

Šířka: 71 mm
Výška: 85,5 mm
Hloubka: 58 mm
Varianty k produktu ASK 412.4 - Měřicí transformátor proudu násuvný (134)
Převod transformátoru: 50/1A
Jmenovitý výkon: 1,25 VA
Třída přesnosti: 1
Převod transformátoru: 50/1A
Jmenovitý výkon: 1,5 VA
Třída přesnosti: 1
Převod transformátoru: 50/5A
Jmenovitý výkon: 1,25 VA
Třída přesnosti: 1
Převod transformátoru: 50/5A
Jmenovitý výkon: 1,5 VA
Třída přesnosti: 1
Převod transformátoru: 60/1A
Jmenovitý výkon: 1,5 VA
Třída přesnosti: 1
Převod transformátoru: 60/5A
Jmenovitý výkon: 1,25 VA
Třída přesnosti: 1
Převod transformátoru: 60/5A
Jmenovitý výkon: 1,5 VA
Třída přesnosti: 1
Převod transformátoru: 75/1A
Jmenovitý výkon: 2,5 VA
Třída přesnosti: 1
Převod transformátoru: 75/5A
Jmenovitý výkon: 2,5 VA
Třída přesnosti: 1
Převod transformátoru: 80/5A
Jmenovitý výkon: 2,5 VA
Třída přesnosti: 1
Převod transformátoru: 100/1A
Jmenovitý výkon: 1,5 VA
Třída přesnosti: 0,5
Převod transformátoru: 100/1A
Jmenovitý výkon: 1,5 VA
Třída přesnosti: 1

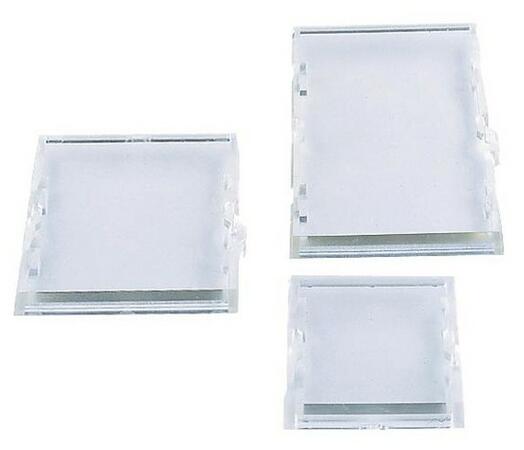

Volitelné příslušenství k ASK 412.4 - Měřicí transformátor proudu násuvný
Zjistit více
Je určena pro nefakturační transformátory (neobsahuje značku cejchovny).
Obsahuje výrobní číslo transformátoru a naměřené hodnoty.
Zjistit více
Popis výrobku
Násuvný měřicí transformátor pro primární jmenovité proudy od 50 do 800 A, sekundární proud 1 nebo 5 A, jmenovité výkony 1,25 až 15 VA, k dodání ve třídách přesnosti 0,5 a 1.

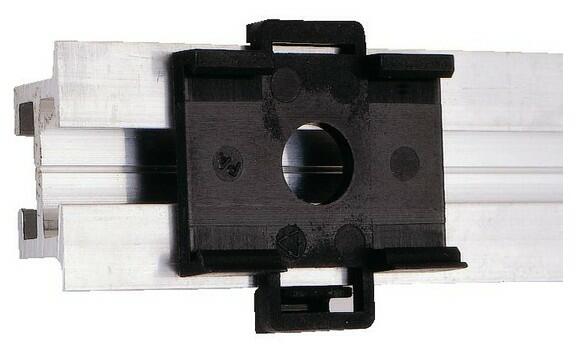

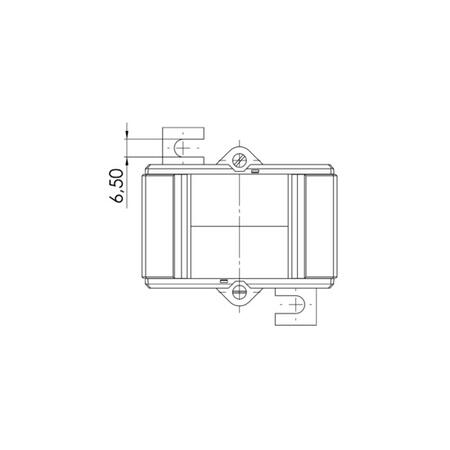

Uchycení transformátoru se provádí buď pomocí upevňovacích patek, které jsou součástí dodávky, nebo speciální příchytkou na normalizovanou lištu DIN 35mm.
Obecné vlastnosti
- Jmen. trvalý tepelný proud Icth: 1,0 x IN
- Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 sec
- Nadproudové číslo: FS5
- Jmen. dynamický proud Idyn: 2,5 x Ith
- Max. provozní napětí Um: 0.72 kV
- Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
- Jmenovitý kmitočet: 50 Hz
- Třída izolace: E
- Stupeň krytí: IP 20
- Rozsah pracovních teplot: -5°C až +40°C
- Rozsah skladovacích teplot: -25°C až +70°C
Technické údaje
Parametry
Primární vodič Ø (max) | 30,5 mm |
---|---|
Primární pas | 40x12 mm 30x15 mm |
Šířka | 70 mm |
Parametry variant k ASK 412.4 - Měřicí transformátor proudu násuvný
