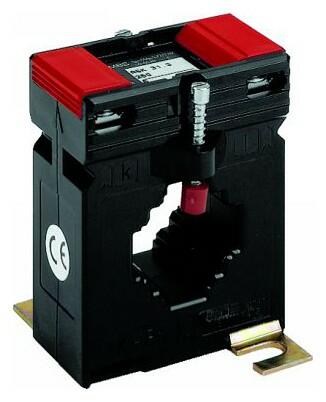

ASK 31.3 2U - Měřicí transformátor proudu s přepínatelným vinutím
Primární jm. proud: 100...600 A
Primární vodič Ø: max 26 mm
Primární pas 1: 30 x 10 mm
Primární pas 2: 2x 20 x 10mm
Šířka: 61 mm
Výška: 75,5 mm
Hloubka: 48 mm
Cena od 700 Kč
od 847 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (16)
Dotaz na produktPorovnat
Jiří Formánek
Technicko-obchodní specialista přístrojových transformátorů proudu a plastových izolátorů MBS.
Varianty k produktu ASK 31.3 2U - Měřicí transformátor proudu s přepínatelným vinutím (16)
Filtrace
Primární jmenovitý proud
Sekundární proud
Jmenovitý výkon
Primární pas
Další filtry
Primární jmenovitý proud:
Jmenovitý výkon:
Primární pas:
Měřicí transformátor proudu
ASK 31.3 2U; 200-100/1A; 5-2,5VA; tř.1Průměr prim. vodiče: 26 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 200-100/1A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 200-100/1A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1
OBJ: 7311
EAN: 4061701191271
Záruka: 24 m.
Není skladem
Prověříme pro Vás
770 Kč/ks
931,70 Kč s DPH
+-
Měřicí transformátor proudu
ASK 31.3 2U; 200-100/5A; 5-2,5VA; tř.1Průměr prim. vodiče: 26 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 200-100/5A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 200-100/5A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1
OBJ: 7111
EAN: 4061701184969
Záruka: 24 m.
Není skladem
Prověříme pro Vás
700 Kč/ks
847 Kč s DPH
+-
Měřicí transformátor proudu
ASK 31.3 2U; 300-150/1A; 5-2,5VA; tř.1Průměr prim. vodiče: 26 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 300-150/1A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 300-150/1A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1
OBJ: 7312
EAN: 4061701191288
Záruka: 24 m.
Není skladem
Prověříme pro Vás
770 Kč/ks
931,70 Kč s DPH
+-
Měřicí transformátor proudu
ASK 31.3 2U; 300-150/5A; 5-2,5VA; tř.1Průměr prim. vodiče: 26 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 300-150/5A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 300-150/5A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1
OBJ: 7112
EAN: 4061701184976
Záruka: 24 m.
Není skladem
Prověříme pro Vás
700 Kč/ks
847 Kč s DPH
+-
Měřicí transformátor proudu
ASK 31.3 2U; 400-200/1A; 10-5VA; tř.1Průměr prim. vodiče: 26 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 400-200/1A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 400-200/1A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 7314
EAN: 4061701191301
Záruka: 24 m.
Není skladem
Prověříme pro Vás
770 Kč/ks
931,70 Kč s DPH
+-
Měřicí transformátor proudu
ASK 31.3 2U; 400-200/1A; 5-2,5VA; tř.1Průměr prim. vodiče: 26 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 400-200/1A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 400-200/1A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1
OBJ: 7313
EAN: 4061701191295
Záruka: 24 m.
Není skladem
Prověříme pro Vás
770 Kč/ks
931,70 Kč s DPH
+-
Měřicí transformátor proudu
ASK 31.3 2U; 400-200/5A; 10-5VA; tř.1Průměr prim. vodiče: 26 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 400-200/5A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 400-200/5A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 7114
EAN: 4061701185003
Záruka: 24 m.
Není skladem
Prověříme pro Vás
700 Kč/ks
847 Kč s DPH
+-
Měřicí transformátor proudu
ASK 31.3 2U; 400-200/5A; 5-2,5VA; tř.1Průměr prim. vodiče: 26 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 400-200/5A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 400-200/5A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1
OBJ: 7113
EAN: 4061701184990
Záruka: 24 m.
Není skladem
Prověříme pro Vás
700 Kč/ks
847 Kč s DPH
+-
Měřicí transformátor proudu
ASK 31.3 2U; 500-250/1A; 10-5VA; tř.1Průměr prim. vodiče: 26 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 500-250/1A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 500-250/1A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 7316
EAN: 4061701191325
Záruka: 24 m.
Není skladem
Prověříme pro Vás
770 Kč/ks
931,70 Kč s DPH
+-
Měřicí transformátor proudu
ASK 31.3 2U; 500-250/1A; 5-2,5VA; tř.1Průměr prim. vodiče: 26 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 500-250/1A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 500-250/1A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1
OBJ: 7315
EAN: 4061701191318
Záruka: 24 m.
Není skladem
Prověříme pro Vás
770 Kč/ks
931,70 Kč s DPH
+-
Měřicí transformátor proudu
ASK 31.3 2U; 500-250/5A; 10-5VA; tř.1Průměr prim. vodiče: 26 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 500-250/5A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 500-250/5A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 7116
EAN: 4061701185027
Záruka: 24 m.
Není skladem
Prověříme pro Vás
700 Kč/ks
847 Kč s DPH
+-
Měřicí transformátor proudu
ASK 31.3 2U; 500-250/5A; 5-2,5VA; tř.1Průměr prim. vodiče: 26 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 500-250/5A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 500-250/5A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1
OBJ: 7115
EAN: 4061701185010
Záruka: 24 m.
Není skladem
Prověříme pro Vás
700 Kč/ks
847 Kč s DPH
+-
Měřicí transformátor proudu
ASK 31.3 2U; 600-300/1A; 10-5VA; tř.1Průměr prim. vodiče: 26 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 600-300/1A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 600-300/1A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 7317
EAN: 4061701191332
Záruka: 24 m.
Není skladem
Prověříme pro Vás
770 Kč/ks
931,70 Kč s DPH
+-
Měřicí transformátor proudu
ASK 31.3 2U; 600-300/1A; 15-7,5VA; tř.1Průměr prim. vodiče: 26 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 600-300/1A
Jmenovitý výkon: 15-7,5VA
Třída přesnosti: 1
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 600-300/1A
Jmenovitý výkon: 15-7,5VA
Třída přesnosti: 1
OBJ: 7318
EAN: 4061701191349
Záruka: 24 m.
Není skladem
Prověříme pro Vás
770 Kč/ks
931,70 Kč s DPH
+-
Měřicí transformátor proudu
ASK 31.3 2U; 600-300/5A; 10-5VA; tř.1Průměr prim. vodiče: 26 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 600-300/5A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 600-300/5A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 7117
EAN: 4061701185034
Záruka: 24 m.
Není skladem
Prověříme pro Vás
700 Kč/ks
847 Kč s DPH
+-
Měřicí transformátor proudu
ASK 31.3 2U; 600-300/5A; 15-7,5VA; tř.1Průměr prim. vodiče: 26 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 600-300/5A
Jmenovitý výkon: 15-7,5VA
Třída přesnosti: 1
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 600-300/5A
Jmenovitý výkon: 15-7,5VA
Třída přesnosti: 1
OBJ: 7118
EAN: 4061701185041
Záruka: 24 m.
Není skladem
Prověříme pro Vás
700 Kč/ks
847 Kč s DPH
+-
Volitelné příslušenství k ASK 31.3 2U - Měřicí transformátor proudu s přepínatelným vinutím
Plombovací krytka na ASK 21.3
ASK 21.3, 31.3, 318.3, 41.3, 103.3, 123.3, ASR 22.3
Pro ASK 103.3 a ASK 123.3 jsou nutné 2 kusy!
Zjistit více
Pro ASK 103.3 a ASK 123.3 jsou nutné 2 kusy!
Zjistit více
OBJ: 59040
EAN: 4061701175486
Záruka: 24 m.
Skladem v GHV
skladem >100 ks
47 Kč/ks
56,87 Kč s DPH
+-

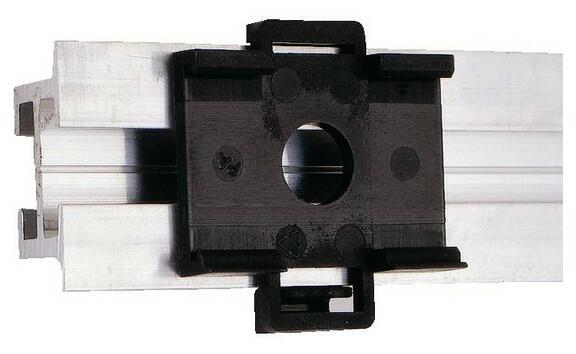

Příchytka na lištu DIN na ASR 22.3
ASK 21.3, ASR 22.3, ASK 318.3, ASK 31.3, WSK 30, ASK 41.3
OBJ: 53011
EAN: 4061701164183
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
94 Kč/ks
113,74 Kč s DPH
+-
Popis výrobku
Měřicí transformátor proudu násuvný s přepínatelným sekundárním vinutím v rozsahu primárních proudů 200 / 100 A až 600 / 300 A, sekundární proud 1 nebo 5 A, jmenovité výkony 2,5 až 15 VA, k dodání ve třídě přesnosti 1.
Uchycení transformátoru se provádí buď pomocí upevňovacích patek, které jsou součástí dodávky, nebo speciální příchytkou na normalizovanou lištu DIN 35mm.
Sekundární kontakty je možno zabezpečit plombovací krytkou.
Obecné vlastnosti
- Jmen. trvalý tepelný proud Icth: 1,0 x IN
- Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 sec
- Nadproudové číslo: FS5
- Jmen. dynamický proud Idyn: 2,5 x Ith
- Max. provozní napětí Um: 0.72 kV
- Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
- Jmenovitý kmitočet: 50 Hz
- Třída izolace: E
- Stupeň krytí: IP 20
- Rozsah pracovních teplot: -5°C až +40°C
- Rozsah skladovacích teplot: -25°C až +70°C
Technické údaje
Parametry
| Primární vodič Ø (max) | 26 mm |
|---|---|
| Primární pas | 30x10 mm 2x20x10 mm |
| Šířka | 60 mm |
Parametry variant k ASK 31.3 2U - Měřicí transformátor proudu s přepínatelným vinutím
| Primární jmenovitý proud | Jmenovitý výkon | Třída přesnosti: 1 | |
|---|---|---|---|
| Sekundární proud: 5 A | Sekundární proud: 1 A | ||
| 200-100 A | 5-2.5 VA | 7111 | 7311 |
| 300-150 A | 5-2.5 VA | 7112 | 7312 |
| 400-200 A | 10-5 VA | 7114 | 7314 |
| 5-2.5 VA | 7113 | 7313 | |
| 500-250 A | 10-5 VA | 7116 | 7316 |
| 5-2.5 VA | 7115 | 7315 | |
| 600-300 A | 10-5 VA | 7117 | 7317 |
| 15-7.5 VA | 7118 | 7318 | |
Související produkty
Bloky zkratovacích svorek pro transformátory proudu
Zkratovací svorkovnicí se pohodlně a bezpečně zkratují proudové transformátory při potřebě odpojení zátěže. Připravenou sadu svorkovnic je možné snadno a rychle namontovat do rozvaděče a jednoduchým způsobem připojit. Skládá se z měřicích bodů a páky pro ovládání odpojení proudového transformátoru. Při výběru lze také volit mezi malou a velkou sadou svorkovnic. Velká sada se od malé liší možností odpojení přívodního napětí, odpojení nulového vodiče a přidanou svorkou zemnicího vodiče..
COUNTIS E5xTřífázový nepřímý elektroměr do panelu
Trojfázový elektroměr pro nepřímé měření do 9999A s převodem x/5A. Modely COUNTIS E50 a COUNTIS E53.
DIRIS A20Multifunkční přístroj pro měřicí transformátory
TRMS multimetr a 4Q elektroměr pro měření pomocí TRANSFORMÁTORŮ PROUDU. Montáž do panelu s výřezem 92x92mm. Volitelně moduly komunikace MODBUS, pulzní výstup nebo alarmový kontakt.
Ve shode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL
Ve shode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL
DIRIS A30Multifunkční přístroj pro měřicí transformátory
TRMS analyzátor sítě a 4Q elektroměr pro měření pomocí TRANSFORMÁTORŮ PROUDU. Montáž do panelu s výřezem 92x92 mm. Volitelně moduly MODBUS, ETHERNET, pulzní výstup, alarmový kontakt, analogový výstup, paměť.
Ve shodě s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL
EQ 48/72/96/144 K
Analogové přístroje pro měření střídavého (AC) proudu nebo napětí v plastovém pouzdře.
Příchytka na DIN lištuPříchytka transformátorů na DIN lištu
Slouží ke snadné a rychlé montáži transformátorů na lištu DIN.
Mohlo by vás zajímat
Události
06.10.2026 - 08.10.2026
Zveme vás na odbornou konferenci PROJEKTANTI, která je určena elektroprojektantům a odborníkům z oblasti elektrotechniky.
14.10.2026 - 15.10.2026
Zveme vás na 22. ročník mezinárodní odborné konference ÚDRŽBA 2026, která se uskuteční 14.–15. října 2026 v Liblicích.
Mimořádné akce
01.09.2026 - 31.12.2026
Získejte od společnosti Fluke přístroje zdarma
Sbírejte body za každý nákup a uplatněte je hned, nebo si je ušetřete na lepší odměny. Při nákupu za více než 2500 Kč (bez DPH) dostanete body na skvělý...
Novinky
09.09.2026
Společnost Fluke uvádí zcela nový kompaktní modul akustické kamery pro mobilní zařízení Fluke ii01.
Modul akustické kamery Fluke iSee ii01 snadno připojíte ke svému chytrému telefonu nebo tabletu...
08.09.2026
Více flexibility, rychlejší instalace a jednodušší výběr. Nová generace topných těles s ventilátorem CSL 028 a CSF 028 přináší modernizovanou konstrukci, Push-In připojení a univerzální způsob montáže...
Odborné články
11.09.2026
U DC nabíjení není rozhodující jen to, kolik energie odebere celá stanice. Pokud potřebujete přesné měření, rozúčtování nebo přehled o jednotlivých nabíjecích bodech, dává smysl měřit přímo na DC...
07.07.2026
Výběru vhodného měřicího přístroje se věnuje nejvíce pozornosti. Zda má požadované funkce, rozsah měření nebo jak se s ním uživatelům pracuje. Nicméně nedílnou součástí správného a bezpečného měření...
