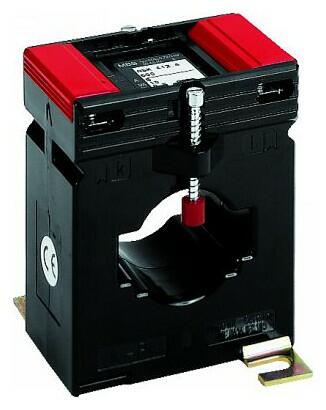

ASK 412.4 2U - Měřicí transformátor proudu s přepínatelným vinutím

Primární jm. proud: 100...600 A
Primární vodič Ø: max 26 mm
Primární pas 1: 30 x 10 mm
Primární pas 2: 2x 20 x 10mm
Šířka: 61 mm
Výška: 75,5 mm
Hloubka: 48 mm
Cena od 965 Kč
od 1 167,65 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (24)
ChatDotaz na produkt
PorovnáníPorovnat
Jiří Formánek
Jiří Formánek
Technicko-obchodní specialista přístrojových transformátorů proudu a plastových izolátorů MBS a multifunkčních přístrojů a analyzátorů sítě SOCOMEC.

Varianty k produktu ASK 412.4 2U - Měřicí transformátor proudu s přepínatelným vinutím (24)

Filtrace
Primární jmenovitý proud
Sekundární proud
Jmenovitý výkon
Primární pas
Další filtry
ASK 412.4 2U; 200-100/1A;5-2,5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 412.4 2U; 200-100/1A;5-2,5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 200-100/1 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1
OBJ: 28333
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 370 Kč/ks
1 657,70 Kč s DPH
Porovnání
+-
Košík
ASK 412.4 2U; 200-100/5A;5-2,5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 412.4 2U; 200-100/5A;5-2,5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 200-100/5 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1
OBJ: 28133
Záruka: 24 m.
Není skladem
Prověříme pro Vás
965 Kč/ks
1 167,65 Kč s DPH
Porovnání
+-
Košík
ASK 412.4 2U; 300-150/1A;10-5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 412.4 2U; 300-150/1A;10-5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 300-150/1 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1
OBJ: 28335
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 370 Kč/ks
1 657,70 Kč s DPH
Porovnání
+-
Košík
ASK 412.4 2U; 300-150/1A;5-2,5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 412.4 2U; 300-150/1A;5-2,5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 300-150/1 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1
OBJ: 28334
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 370 Kč/ks
1 657,70 Kč s DPH
Porovnání
+-
Košík
ASK 412.4 2U; 300-150/5A;10-5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 412.4 2U; 300-150/5A;10-5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 300-150/5 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1
OBJ: 28135
Záruka: 24 m.
Není skladem
Prověříme pro Vás
965 Kč/ks
1 167,65 Kč s DPH
Porovnání
+-
Košík
ASK 412.4 2U; 300-150/5A;5-2,5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 412.4 2U; 300-150/5A;5-2,5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 300-150/5 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1
OBJ: 28134
Záruka: 24 m.
Není skladem
Prověříme pro Vás
965 Kč/ks
1 167,65 Kč s DPH
Porovnání
+-
Košík
ASK 412.4 2U; 400-200/1A;10-5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 412.4 2U; 400-200/1A;10-5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 400-200/1 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1
OBJ: 28337
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 370 Kč/ks
1 657,70 Kč s DPH
Porovnání
+-
Košík
ASK 412.4 2U; 400-200/1A;5-2,5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 412.4 2U; 400-200/1A;5-2,5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 400-200/1 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1
OBJ: 28336
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 370 Kč/ks
1 657,70 Kč s DPH
Porovnání
+-
Košík
ASK 412.4 2U; 400-200/5A;10-5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 412.4 2U; 400-200/5A;10-5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 400-200/5 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1
OBJ: 28137
Záruka: 24 m.
Není skladem
Prověříme pro Vás
965 Kč/ks
1 167,65 Kč s DPH
Porovnání
+-
Košík
ASK 412.4 2U; 400-200/5A;5-2,5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 412.4 2U; 400-200/5A;5-2,5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 400-200/5 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1
OBJ: 28136
Záruka: 24 m.
Není skladem
Prověříme pro Vás
965 Kč/ks
1 167,65 Kč s DPH
Porovnání
+-
Košík
ASK 412.4 2U; 500-250/1A;10-5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 412.4 2U; 500-250/1A;10-5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 500-250/1 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1
OBJ: 28339
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 370 Kč/ks
1 657,70 Kč s DPH
Porovnání
+-
Košík
ASK 412.4 2U; 500-250/1A;5-2,5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 412.4 2U; 500-250/1A;5-2,5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 500-250/1 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1
OBJ: 28338
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 370 Kč/ks
1 657,70 Kč s DPH
Porovnání
+-
Košík
ASK 412.4 2U; 500-250/5A;10-5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 412.4 2U; 500-250/5A;10-5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 500-250/5 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1
OBJ: 28139
Záruka: 24 m.
Není skladem
Prověříme pro Vás
965 Kč/ks
1 167,65 Kč s DPH
Porovnání
+-
Košík
ASK 412.4 2U; 500-250/5A;5-2,5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 412.4 2U; 500-250/5A;5-2,5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 500-250/5 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1
OBJ: 28138
Záruka: 24 m.
Není skladem
Prověříme pro Vás
965 Kč/ks
1 167,65 Kč s DPH
Porovnání
+-
Košík
ASK 412.4 2U; 600-300/1A;10-5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 412.4 2U; 600-300/1A;10-5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 600-300/1 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1
OBJ: 28341
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 370 Kč/ks
1 657,70 Kč s DPH
Porovnání
+-
Košík
ASK 412.4 2U; 600-300/1A;5-2,5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 412.4 2U; 600-300/1A;5-2,5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 600-300/1 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1
OBJ: 28340
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 370 Kč/ks
1 657,70 Kč s DPH
Porovnání
+-
Košík
ASK 412.4 2U; 600-300/5A;10-5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 412.4 2U; 600-300/5A;10-5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 600-300/5 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1
OBJ: 28141
Záruka: 24 m.
Není skladem
Prověříme pro Vás
965 Kč/ks
1 167,65 Kč s DPH
Porovnání
+-
Košík
ASK 412.4 2U; 600-300/5A;5-2,5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 412.4 2U; 600-300/5A;5-2,5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 600-300/5 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1
OBJ: 28140
Záruka: 24 m.
Není skladem
Prověříme pro Vás
965 Kč/ks
1 167,65 Kč s DPH
Porovnání
+-
Košík
ASK 412.4 2U; 800-400/1A;10-5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 412.4 2U; 800-400/1A;10-5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 800-400/1 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1
OBJ: 28344
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 370 Kč/ks
1 657,70 Kč s DPH
Porovnání
+-
Košík
ASK 412.4 2U; 800-400/1A;15-7,5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 412.4 2U; 800-400/1A;15-7,5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 800-400/1 A
Jmenovitý výkon: 15-7,5 VA
Třída přesnosti: 1
OBJ: 28345
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 370 Kč/ks
1 657,70 Kč s DPH
Porovnání
+-
Košík
ASK 412.4 2U; 800-400/1A;5-2,5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 412.4 2U; 800-400/1A;5-2,5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 800-400/1 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1
OBJ: 28343
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 370 Kč/ks
1 657,70 Kč s DPH
Porovnání
+-
Košík
ASK 412.4 2U; 800-400/5A;10-5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 412.4 2U; 800-400/5A;10-5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 800-400/5 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1
OBJ: 28144
Záruka: 24 m.
Není skladem
Prověříme pro Vás
965 Kč/ks
1 167,65 Kč s DPH
Porovnání
+-
Košík
ASK 412.4 2U; 800-400/5A;15-7,5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 412.4 2U; 800-400/5A;15-7,5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 800-400/5 A
Jmenovitý výkon: 15-7,5 VA
Třída přesnosti: 1
OBJ: 28145
Záruka: 24 m.
Není skladem
Prověříme pro Vás
965 Kč/ks
1 167,65 Kč s DPH
Porovnání
+-
Košík
ASK 412.4 2U; 800-400/5A;5-2,5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 412.4 2U; 800-400/5A;5-2,5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 800-400/5 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1
OBJ: 28143
Záruka: 24 m.
Není skladem
Prověříme pro Vás
965 Kč/ks
1 167,65 Kč s DPH
Porovnání
+-
Košík

Volitelné příslušenství k ASK 412.4 2U - Měřicí transformátor proudu s přepínatelným vinutím

Plombovací krytka na ASK 41.4
Plombovací krytka na ASK 41.4
ASK 31.4, 31.5, 41.4, 41.5, 421.4, 412.4,
WSK 40, 60, 70.6, KSU
Zjistit více
OBJ: 59041
EAN: 4061701175493
Záruka: 24 m.
Skladem v GHV
skladem >300 ks
45 Kč/ks
54,45 Kč s DPH
Porovnání
+-
Košík
Příchytka na lištu DIN na ASK 41.4
Příchytka na lištu DIN na ASK 41.4
ASK 41.4, WSK 40, ASK 412.4, ASK 421.4
Zjistit více
OBJ: 55012
EAN: 4061701165579
Záruka: 24 m.
Skladem v GHV
skladem >50 ks
90 Kč/ks
108,90 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Měřicí transformátor proudu násuvný s přepínatelným sekundárním vinutím v rozsahu primárních proudů 200 - 100 A až 800 - 400 A, sekundární proud 1 nebo 5 A, jmenovité výkony 2,5 až 15 VA, k dodání ve třídě přesnosti 1.

Uchycení transformátoru se provádí buď pomocí upevňovacích patek, které jsou součástí dodávky, nebo speciální příchytkou na normalizovanou lištu DIN 35mm.
Sekundární kontakty je možno zabezpečit plombovací krytkou.



Obecné vlastnosti

  • Jmen. trvalý tepelný proud Icth: 1,0 x IN
  • Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 sec
  • Nadproudové číslo: FS5
  • Jmen. dynamický proud Idyn: 2,5 x Ith
  • Max. provozní napětí Um: 0.72 kV
  • Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
  • Jmenovitý kmitočet: 50 Hz
  • Třída izolace: E
  • Stupeň krytí: IP 20
  • Rozsah pracovních teplot: -5°C až +40°C
  • Rozsah skladovacích teplot: -25°C až +70°C

Technické údaje

Parametry

Primární vodič Ø (max)30,5 mm
Primární pas40x12 mm
30x15 mm
Šířka70 mm

Parametry variant k ASK 412.4 2U - Měřicí transformátor proudu s přepínatelným vinutím

Primární jmenovitý proudJmenovitý výkonTřída přesnosti: 1
Sekundární proud: 5 ASekundární proud: 1 A
200-100 A5-2.5 VA28133
28333
300-150 A10-5 VA28135
28335
5-2.5 VA28134
28334
400-200 A10-5 VA28137
28337
5-2.5 VA28136
28336
500-250 A10-5 VA28139
28339
5-2.5 VA28138
28338
600-300 A10-5 VA28141
28341
5-2.5 VA28140
28340
800-400 A10-5 VA28144
28344
15-7.5 VA28145
28345
5-2.5 VA28143
28343

Soubory ke stažení

Filtrace
Typ dokumentu
Katalogový list
Katalogový list
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
Zobrazit ikonaDownload ikona

Související produkty

Převodník A1U 2.3
Varianty: 2
A1U 2.3
Měřicí převodník střídavého proudu (skladové typy).
2 805 Kč
3 394,05 Kč s DPH
Porovnání
Skladem v GHVDetail produktu
Zkratovací svorky
Varianty: 4
Bloky zkratovacích svorek pro transformátory proudu

Zkratovací svorkovnicí se pohodlně a bezpečně zkratují proudové transformátory při potřebě odpojení zátěže. Připravenou sadu svorkovnic je možné snadno a rychle namontovat do rozvaděče a jednoduchým způsobem připojit. Skládá se z měřicích bodů a páky pro ovládání odpojení proudového transformátoru. Při výběru lze také volit mezi malou a velkou sadou svorkovnic. Velká sada se od malé liší možností odpojení přívodního napětí, odpojení nulového vodiče a přidanou svorkou zemnicího vodiče..

od 1 420 Kč
od 1 718,20 Kč s DPH
Porovnání
Skladem v GHVDetail produktu
Elektroměr COUNTIS E51
Varianty: 2
COUNTIS E5x

Trojfázový elektroměr pro nepřímé měření do 9999A s převodem x/5A. Modely COUNTIS E50 a COUNTIS E53.

Porovnání
Skladem v GHVDetail produktu
Diris A20
DIRIS A20
TRMS multimetr a 4Q elektroměr pro měření pomocí TRANSFORMÁTORŮ PROUDU. Montáž do panelu s výřezem 92x92mm. Volitelně moduly komunikace MODBUS, pulzní výstup nebo alarmový kontakt.

Ve shode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL
Porovnání
Skladem v GHVDetail produktu
Diris A30
Varianty: 2
DIRIS A30

TRMS analyzátor sítě a 4Q elektroměr pro měření pomocí TRANSFORMÁTORŮ PROUDU. Montáž do panelu s výřezem 92x92 mm. Volitelně moduly MODBUS, ETHERNET, pulzní výstup, alarmový kontakt, analogový výstup, paměť.

Ve shodě s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL

Porovnání
Skladem v GHVDetail produktu
EQ 48/72/96/144
Varianty: 53
EQ 48/72/96/144 K

Analogové přístroje pro měření střídavého proudu nebo napětí (série K) - elektromagnetické měřicí ústrojí, stupnice 90°, plastové pouzdro.

od 710 Kč
od 859,10 Kč s DPH
Porovnání
Skladem v GHVDetail produktu
Plombovací krytky
Varianty: 8
Plombovací krytka

Slouží k zaplombování kontaktů na měřicím nebo jisticím transformátoru.

od 45 Kč
od 54,45 Kč s DPH
Porovnání
Skladem v GHVDetail produktu

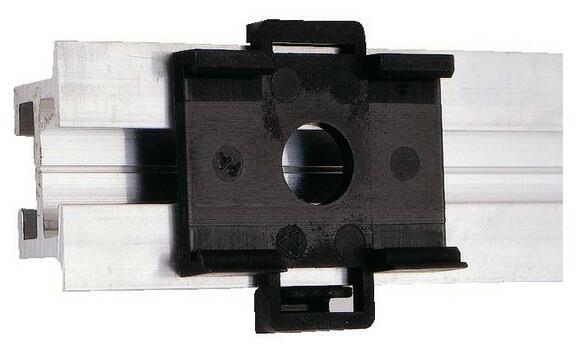

Příchytka na DIN lištu
Varianty: 10
Příchytka na DIN lištu

Slouží ke snadné a rychlé montáži transformátorů na lištu DIN.

90 Kč
108,90 Kč s DPH
Porovnání
Skladem v GHVDetail produktu
Elektroměr COUNTIS E41
Varianty: 8
COUNTIS E4x
Trojfázový obousměrný elektroměr pro nepřímé měření do 12000A, s převodem x/5A nebo x/1A.
Komunikace Modbus, M-Bus, Ethernet s vestavěným webserverem.

Mohlo by vás zajímat

Události

Elektrotechnická ROADSHOW 2024 v Ostravě
28.05.2024
Elektrotechnickou roadshow plnou novinek pro projektanty elektro, výrobce rozváděčů, průmyslové podniky a elektromontážní firmy přiváží napříč republikou uskupení čtyř předních oborových firem. O své novinky...
Elektrotechnická ROADSHOW 2024 v Brně
29.05.2024
Elektrotechnickou roadshow plnou novinek pro projektanty elektro, výrobce rozváděčů, průmyslové podniky a elektromontážní firmy přiváží napříč republikou uskupení čtyř předních oborových firem. O své novinky...

Mimořádné akce

Akční nabídka měřicích přístrojů CHAUVIN ARNOUX do 30.8.2024
01.03.2024 - 30.08.2024
* Analyzátory kvality sítě C.A 8345, C.A 8336, C.A 8331 a záznamníky kvality sítě  PEL 103 a PEL 104 - za výhodnou cenu a s bohatým příslušenstvím zdarma* Testery izolace 5000 V C.A 6505 a C.A 6547 - prakticky...
Kupte si Fluke ... Získáte druhý ZDARMA
01.03.2024 - 31.08.2024
Více bezpečí, více výhod, více Fluke. Na kvalitním vybavení nešetřete. Je čas investovat do přístrojů, které odolají i nejnáročnějším pracovním podmínkám. Měřicí přístroje Fluke jsou sestrojeny s odolností...

Novinky

Testery elektrických částí strojních zařízení C.A 6161 a C.A 6163
13.03.2024
Tester elektrických částí strojních zařízení, rozváděčů, nářadí, spotřebičů dle norem ČSN EN 60204-1, ČSN EN 61439-1, ČSN EN 60335-1, ČSN EN 62368-1, ČSN EN 60598-1, ČSN EN 60974-4, ČSN EN 50699, ČSN EN...
Čtyřkanálové monitory reziduálních proudů Bender RCMS410
11.09.2023 - 29.03.2024
Společnost Bender představuje čtyřkanálový monitor reziduálních proudů revoluční konstrukce RCMS410: šířka přístroje je pouhých 18 mm a chybějící displej nahrazuje vestavěná NFC komunikace. Monitor RCMS410...

Odborné články

Specifika monitoringu izolačního stavu ve velkých fotovoltaických elektrárnách
25.04.2024
Monitoring izolačního stavu IT sítí fotovoltaických elektráren o výkonu nad 1 MW je ve světě elektrické bezpečnosti specifická disciplína. Hlavním důvodem je velký rozsah instalace tvořené střídači, kilometry...
Přehled termokamer
01.12.2023
Připravili jsme pro Vás přehlednou tabulku parametrů vybraných termokamer Hikmicro a Fluke.
