ASK 412.4 3U - Měřicí transformátor proudu s přepínatelným vinutím
Primární jm. proud: 100...800 A
Primární vodič Ø: max 26 mm
Primární pas 1: 30 x 10 mm
Primární pas 2: 2x 20 x 10mm
Šířka: 61 mm
Výška: 75,5 mm
Hloubka: 48 mm
Dotaz na produktPorovnat
Varianty k produktu ASK 412.4 3U - Měřicí transformátor proudu s přepínatelným vinutím (6)
Primární lišta: 40x12; 2x 30x5 mm
Převod transformátoru: 400-200-100/1A
Jmenovitý výkon: 10-5-2,5VA
Třída přesnosti: 1
Primární lišta: 40x12; 2x 30x5 mm
Převod transformátoru: 400-200-100/5A
Jmenovitý výkon: 10-5-2,5VA
Třída přesnosti: 1
Primární lišta: 40x12; 2x 30x5 mm
Převod transformátoru: 600-300-150/1A
Jmenovitý výkon: 10-5-2,5VA
Třída přesnosti: 1
Primární lišta: 40x12; 2x 30x5 mm
Převod transformátoru: 600-300-150/5A
Jmenovitý výkon: 10-5-2,5VA
Třída přesnosti: 1
Primární lišta: 40x12; 2x 30x5 mm
Převod transformátoru: 800-400-200/1A
Jmenovitý výkon: 10-5-2,5VA
Třída přesnosti: 1
Primární lišta: 40x12; 2x 30x5 mm
Převod transformátoru: 800-400-200/5A
Jmenovitý výkon: 10-5-2,5VA
Třída přesnosti: 1
Volitelné příslušenství k ASK 412.4 3U - Měřicí transformátor proudu s přepínatelným vinutím
Zjistit více
Popis výrobku
Měřicí transformátor proudu násuvný s přepínatelným sekundárním vinutím v rozsahu primárních proudů 300 - 200 - 100 A až 600 - 400 - 200 A. Sekundární proud 1 nebo 5 A, jmenovité výkony 2,5 až 15 VA. K dodání ve třídě přesnosti 1.
Uchycení transformátoru se provádí buď pomocí upevňovacích patek, které jsou součástí dodávky, nebo speciální příchytkou na normalizovanou lištu DIN 35mm. Sekundární kontakty je možno zabezpečit plombovací krytkou.
Obecné vlastnosti
- Jmen. trvalý tepelný proud Icth: 1,0 x IN
- Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 sec
- Nadproudové číslo: FS5
- Jmen. dynamický proud Idyn: 2,5 x Ith
- Max. provozní napětí Um: 0.72 kV
- Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
- Jmenovitý kmitočet: 50 Hz
- Třída izolace: E
- Stupeň krytí: IP 20
- Rozsah pracovních teplot: -5°C až +40°C
- Rozsah skladovacích teplot: -25°C až +70°C
Technické údaje
Parametry
| Primární vodič Ø (max) | 30,5 mm |
|---|---|
| Primární pas | 40x12 mm 30x15 mm |
| Šířka | 70 mm |
Související produkty
Zkratovací svorkovnicí se pohodlně a bezpečně zkratují proudové transformátory při potřebě odpojení zátěže. Připravenou sadu svorkovnic je možné snadno a rychle namontovat do rozvaděče a jednoduchým způsobem připojit. Skládá se z měřicích bodů a páky pro ovládání odpojení proudového transformátoru. Při výběru lze také volit mezi malou a velkou sadou svorkovnic. Velká sada se od malé liší možností odpojení přívodního napětí, odpojení nulového vodiče a přidanou svorkou zemnicího vodiče..
Trojfázový elektroměr pro nepřímé měření do 9999A s převodem x/5A. Modely COUNTIS E50 a COUNTIS E53.
Ve shode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL
TRMS analyzátor sítě a 4Q elektroměr pro měření pomocí TRANSFORMÁTORŮ PROUDU. Montáž do panelu s výřezem 92x92 mm. Volitelně moduly MODBUS, ETHERNET, pulzní výstup, alarmový kontakt, analogový výstup, paměť.
Ve shodě s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL
Analogové přístroje pro měření střídavého (AC) proudu nebo napětí v plastovém pouzdře.

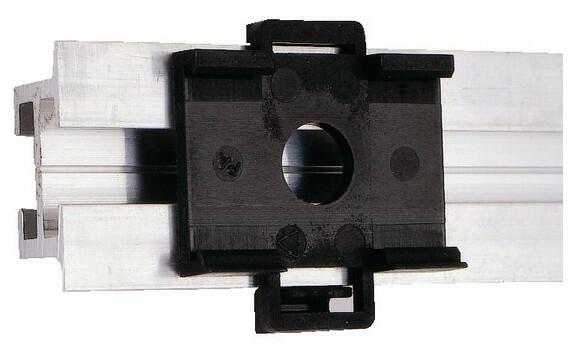

Slouží ke snadné a rychlé montáži transformátorů na lištu DIN.
