ASR 42.45 - Měřicí transformátor proudu s kruhovým otvorem
Objednací čísla bez G jsou označeny MTP, které nejsou určeny k úřednímu ověření. U těchto transformátorů je možné provést za poplatek kalibraci a vystavit kalibrační list s naměřenými hodnotami.

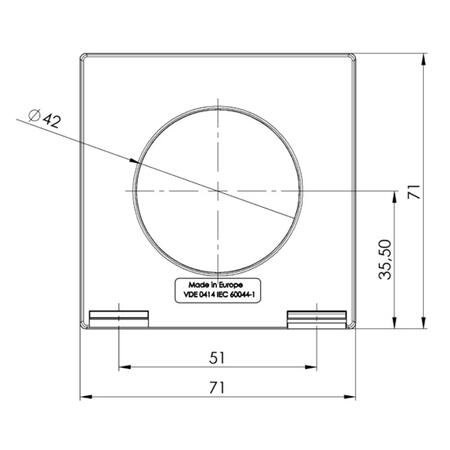

Primární jm. proud: 150...800 A
Primární vodič Ø: max 42 mm
Šířka: 71 mm
Výška: 71 mm

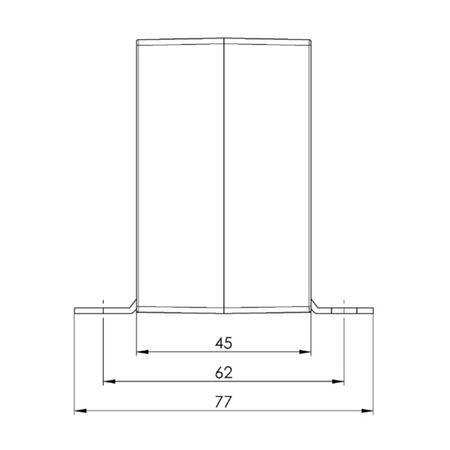

Hloubka: 45 mm
Dotaz na produktPorovnat
Varianty k produktu ASR 42.45 - Měřicí transformátor proudu s kruhovým otvorem (55)
Převod transformátoru: 150/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Převod transformátoru: 150/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 150/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Převod transformátoru: 150/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 200/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Převod transformátoru: 200/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 200/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Převod transformátoru: 200/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Převod transformátoru: 200/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 200/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Převod transformátoru: 250/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Převod transformátoru: 250/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 250/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Převod transformátoru: 250/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Volitelné příslušenství k ASR 42.45 - Měřicí transformátor proudu s kruhovým otvorem
Je určena pro nefakturační transformátory (neobsahuje značku cejchovny).
Obsahuje výrobní číslo transformátoru a naměřené hodnoty.
Zjistit více
Popis výrobku
Násuvný měřicí transformátor pro primární jmenovité proudy od 150 do 800 A, sekundární proud 1 nebo 5 A, jmenovité výkony 1 až 15 VA, ve třídě přesnosti 1.
Uchycení transformátoru se provádí buď pomocí upevňovacích patek, které jsou součástí dodávky, nebo speciální příchytkou na normalizovanou lištu DIN 35mm.
Připojení sekundárního vinutí je provedeno vodiči o průřezu 2,5mm2 a délce 400 mm.
Obecné vlastnosti
- Jmen. trvalý tepelný proud Icth: 1,0 x IN
- Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 sec
- Nadproudové číslo: FS5
- Jmen. dynamický proud Idyn: 2,5 x Ith
- Max. provozní napětí Um: 0.72 kV
- Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
- Jmenovitý kmitočet: 50 Hz
- Třída izolace: E
- Stupeň krytí: IP 20
- Rozsah pracovních teplot: -5°C až +40°C
- Rozsah skladovacích teplot: -25°C až +70°C
Technické údaje
Parametry
| Primární vodič Ø (max) | 42 mm |
|---|---|
| Šířka | 45 mm |
Parametry variant k ASR 42.45 - Měřicí transformátor proudu s kruhovým otvorem
| Primární jmenovitý proud | Jmenovitý výkon | Třída přesnosti: 1 | |
|---|---|---|---|
| Sekundární proud: 5 A | Sekundární proud: 1 A | ||
| 150 A | 1,5 VA | 26500 | 26600 |
| 2,5 VA | 26501 | 26601 | |
| 200 A | 1,5 VA | 26502 | 26602 |
| 2,5 VA | 26503 | 26603 | |
| 5 VA | 26504 | 26604 | |
| 250 A | 1,5 VA | 26505 | 26605 |
| 2,5 VA | 26506 | 26606 | |
| 5 VA | 26507 | 26607 | |
| 7,5 VA | 26508 | ||
| 300 A | 2,5 VA | 26509 | 26609 |
| 5 VA | 26510 | 26610 | |
| 7,5 VA | 26536 | 26644 | |
| 400 A | 2,5 VA | 26512 | 26612 |
| 5 VA | 26513 | 26613 | |
| 10 VA | 26514 | 26614 | |
| 500 A | 2,5 VA | 26515 | 26615 |
| 5 VA | 26516 | 26616 | |
| 10 VA | 26517 | 26617 | |
| 600 A | 2,5 VA | 26519 | 26619 |
| 5 VA | 26520 | 26620 | |
| 10 VA | 26521 | 26621 | |
| 15 VA | 26522 | 26622 | |
| 750 A | 2,5 VA | 26523 | 26623 |
| 5 VA | 26524 | 26624 | |
| 10 VA | 26525 | 26625 | |
| 15 VA | 26526 | 26626 | |
| 800 A | 5 VA | 26527 | 26627 |
| 10 VA | 26528 | 26628 | |
