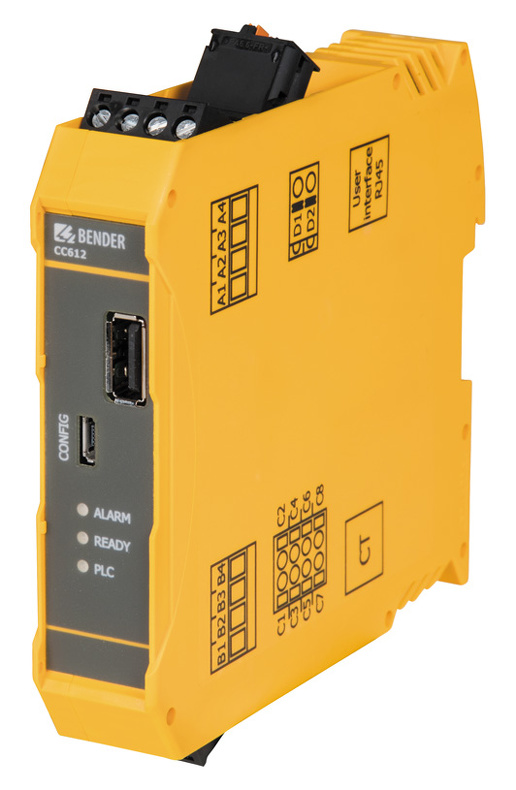

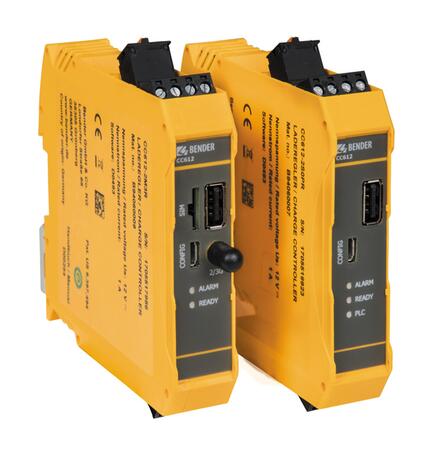

CC612 - Regulátor nabíjení pro nabíjecí stanice elektromobilů

Tento produkt již není v naší nabídce!
Máme pro vás připraveny nahrazující produkty.

Regulátor nabíjení pro veřejné i domácí nabíjecí stanice elektromobilů a stanice integrované do sítě veřejného osvětlení

Regulátor nabíjení z AC a 3NAC sítí do 80 A s možností připojení do sítě pomocí vestavěného 3G/4G modulu nebo externí USB ethernet/WiFi karty a autorizací pomocí RFID karet.

Dostupnost: Prodej ukončen
Nahrazující produkty
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.

Nahrazeno produkty

CC613 - Regulátor nabíjení
Varianty: 4
CC613

Regulátor nabíjení pro veřejné i domácí nabíjecí stanice z AC a 3NAC sítí do 80 A s možností komunikace 4G, ethernet a USB a s autorizací pomocí RFID karet. Protokoly OCPP 1.5 a 1.6, ethernet, Modbus RTU, Modbus TCP a PLC.

CC613Hxx - Regulátor nabíjení
CC613-Hxx
Regulátor nabíjení pro domácí nabíjecí stanice z AC a 3NAC sítí do 80 A s komunikací ethernet, USB, CP/CC, Modbus RTU a PLC (v závislosti na provedení).

Varianty k produktu CC612 - Regulátor nabíjení pro nabíjecí stanice elektromobilů (6)

Filtrace
Skladem

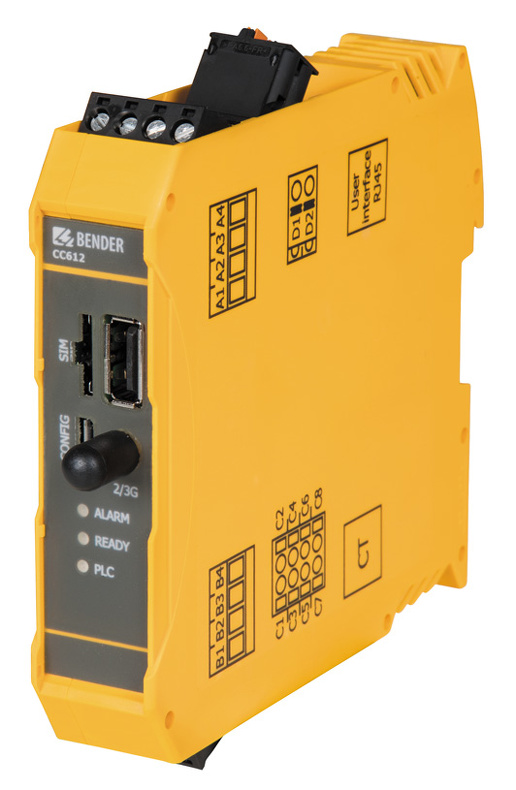

CC612 EV - Regulátor nabíjení - verze M3PR
Regulátor nabíjení pro EV stanice
CC612-1M4PR
- Rozhraní elektroměru eHZ/S0
- 4G modem LTE/GPRS/EDGE/HSPA - Master
- PLC ISO 15118
OBJ: B94060011
Záruka: 60 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
CC612 EV - Regulátor nabíjení - verze M3PR
Regulátor nabíjení pro EV stanice
CC612-2M4PR
- Rozhraní elektroměru Modbus/S0
- 4G modem LTE/GPRS/EDGE/HSPA - Master
- PLC ISO 15118
OBJ: B94060013
Záruka: 60 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání

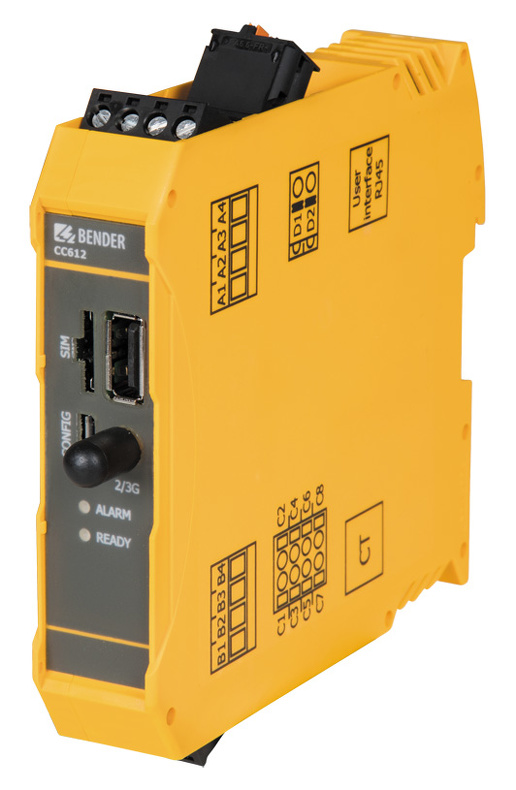

CC612 EV - Regulátor nabíjení - verze M3R
Regulátor nabíjení pro EV stanice
CC612-2M4R
- Rozhraní elektroměru Modbus/S0
- 4G modem LTE/GPRS/EDGE/HSPA - Master
OBJ: B94060015
Záruka: 60 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
CC612 EV - Regulátor nabíjení - verze S0PR
Regulátor nabíjení pro EV stanice
CC612-1S0PR
- Rozhraní elektroměru eHZ/S0
- Bez 4G modemu - Slave
- PLC ISO 15118
OBJ: B94060005
Záruka: 60 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
CC612 EV - Regulátor nabíjení - verze S0PR
Regulátor nabíjení pro EV stanice
CC612-2S0PR
- Rozhraní elektroměru Modbus/S0
- Bez 4G modemu - Slave
- PLC ISO 15118
OBJ: B94060007
Záruka: 60 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
CC612 EV - Regulátor nabíjení - verze S0R
Regulátor nabíjení pro EV stanice
CC612-2S0R
- Rozhraní elektroměru Modbus/S0
- Bez 4G modemu - Slave
OBJ: B94060010
Záruka: 60 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání

Volitelné příslušenství k CC612 - Regulátor nabíjení pro nabíjecí stanice elektromobilů

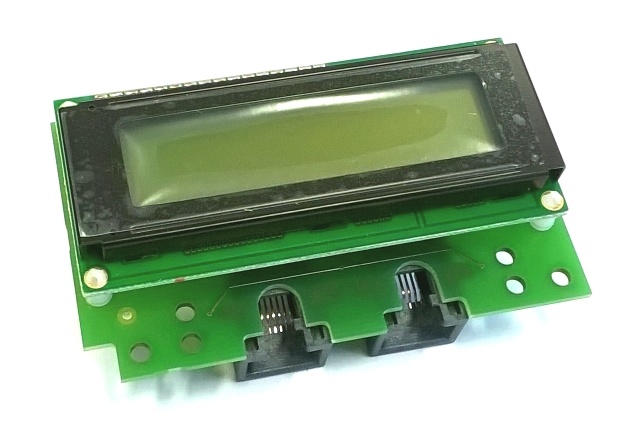

DPM2x16FP - LCD modul pro CC612
LCD modul CC612/CC1613
DPM2x16FP
LCD modul CC612/CC1613
OBJ: B94060120
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

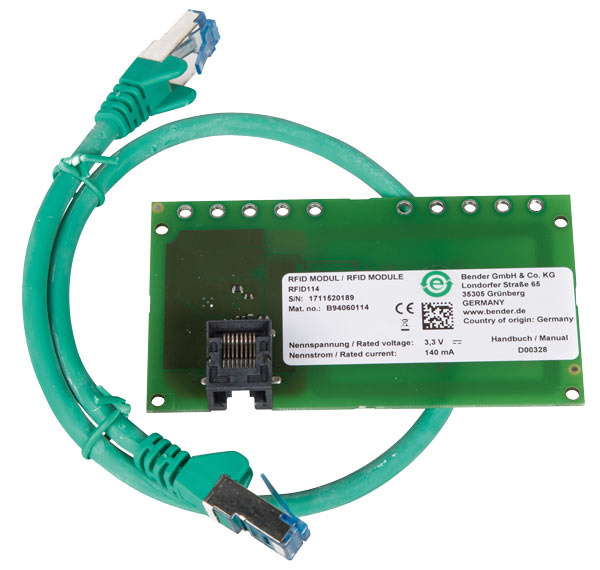

RFID114 - RFID modul pro CC612, 613
RFID modul pro CC612/CC613
RFID114
Modul čtečky RFID (DPS), konektor RJ45,
bez integrovaných stavových LED
včetně propojovacího kabelu RJ45, délka 500 mm.
OBJ: B94060114
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

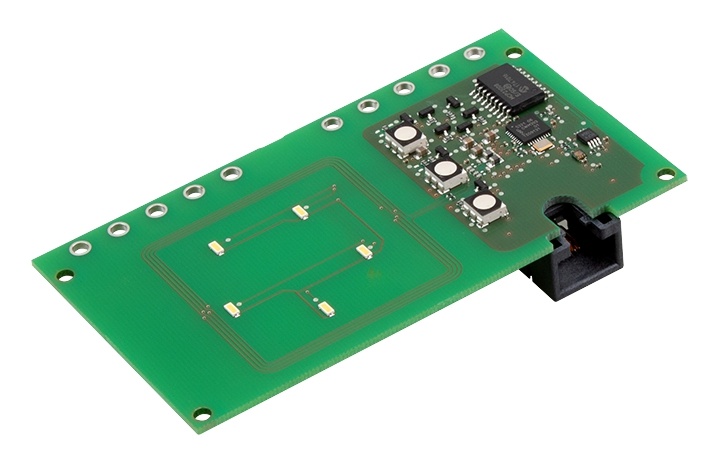

RFID117-L1 - RFID modul pro CC612, 613
RFID modul pro CC612/CC613
RFID117-L1
RFID modul k CC612/CC613 (provedení DPS)
s integrovanými stavovými LED
včetně propojovacího kabelu RJ45, délka 500 mm.
OBJ: B94060117
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Měřicí transformátory W15BS
Transformátor proudu
W15BS
Délka kabelu 1,5 m
OBJ: B98080065
Záruka: 60 m.
Není skladem
Prověříme pro Vás
640 Kč/ks
774,40 Kč s DPH
Porovnání
+-
Košík
Měřicí transformátory W15BS
Transformátor proudu
W15BS-02
Délka kabelu 18 cm
OBJ: B98080067
Záruka: 60 m.
Není skladem
Prověříme pro Vás
640 Kč/ks
774,40 Kč s DPH
Porovnání
+-
Košík
Měřicí transformátory W15BS
Transformátor proudu
W15BS-03
Délka kabelu 32 cm
OBJ: B98080068
Záruka: 60 m.
Skladem v GHV
skladem 7 ks
640 Kč/ks
774,40 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Tento produkt již není v naší nabídce!
Máme pro vás připraveny nahrazující produkty.

  • Regulátor nabíjení podle IEC 61851-22 režim 3
  • Pro jednofázové a třífázové sítě
  • Správa komunikace mezi vozidlem a stanicí (kontakt řízení CP, senzor přiblížení PP)
  • Implementovaný standard OCPP
  • USB rozhraní pro komunikaci přes WiFi nebo Ethernet
  • Rozhraní pro elektroměry eHZ nebo Modbus (podle provedení)
  • Volitelně připojitelný DC měřicí proudový transformátor dovoluje použití proudového chrániče typu A
  • Volitelně integrovaný 4G modem s implementovaným OCPP
  • Volitelně integrovaná komunikační linka ISO/IEC 15118 (PLC) pro řízení a kontrolu zapojení, dobíjení a zátěže
  • Plná podpora OCPP Remote a inteligentní sítě Smart Grid
  • Podpora autorizace pomocí RFID modulů s displejem
  • Kompatibilní se všemi elektromobily na trhu

Rozšířené informace

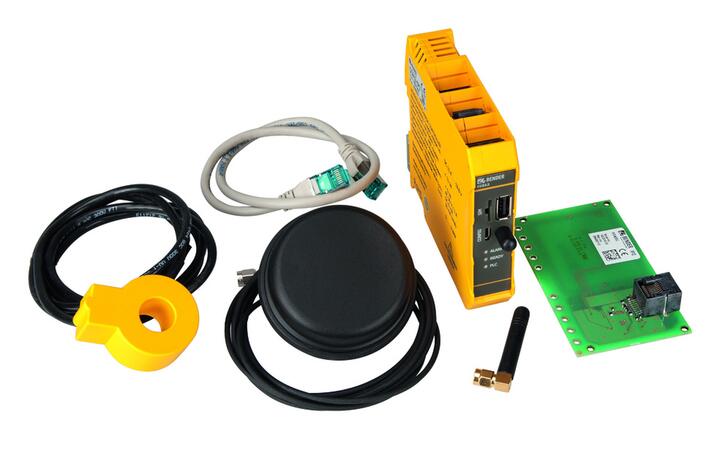

Regulátor nabíjení CC612 je centrálním prvkem nabíjecích stanic pro elektromobily v různých provedeních (stojanové stanice, stanice na zeď, stanice na sloupech veřejného osvětlení apod.). Řídí funkci stanice v souladu s IEC 62196, IEC 61851-1 a IEC 61851-22.

Svým jednoduchým designem a kompaktními rozměry umožnuje konstruovat chytré, malé a efektivní nabíjecí stanice. Přístroj je vybaven rozhraním pro připojení elektroměru, které může být v závislosti na provedení buď optické pro digitální eHZ přístroje, nebo v provedení pro protokol Modbus. Obě varianty přístroje mohou volitelně podporovat rozhraní S0.

Pro vnější komunikaci slouží systém s prověřeným komunikačním protokolem OCPP ve verzi 1.5, díky čemuž je přístroj kompatibilní se všemi elektromobily na trhu (testováno se systémy poskytovatelů Vattenfall, Bosch, DRIIVZ a NTT). Regulátor lze provozovat v režimu "always on", ve kterém je stále připojen k mobilní síti. Podporované standardy jsou 2.5G Edge a 3G UMTS a 4G, připojení vyžaduje SIM kartu (není součástí dodávky). Obsluhu uživateli usnadňuje autorizace pomocí čtečky RFID čipů s LED signalizací. Nabíjení lze spustit jak přiložením schválené RFID karty u čtečky, tak vzdáleně přes OCPP. Autorizovat karty lze vzdáleně přes OCPP, nebo v offline režimu pomocí lokálního seznamu karet v přístroji (whitelist). Je možné nastavit i nabíjení zcela bez autorizace.

Aplikace

  • AC a 3NAC nabíjecí stanice do 80 A
  • Domácí nabíjecí stanice bez autorizace
  • Veřejné a podnikové nabíjecí stanice s autorizací
  • Nabíjecí stanice integrované do sítě veřejného osvětlení

Funkce

Regulátor řídí stykačem připojení nabíjecího obvodu (zásuvka typu 1 nebo 2) a akčním členem uzamyká kabel v průběhu nabíjení. Pro ovládání stykače slouží vestavěné relé s napěťovým signálem do 30 V. Pokud je ve stanici vyžadován elektroměr, lze použít buď elektroměry EMH eHZ, nebo elektroměry s rozhraním Modbus. V případě verze pro eHZ elektroměr je propojení provedeno kabelem RJ10, u provedení pro Modbus jsou použity univerzální vstupy přístroje. Ty lze využít také pro komunikaci s elektroměry s rozhraním S0. Na přední straně přístroje jsou dva USB konektory, slot pro kartu SIM a konektor antény. USB slot USB 1 slouží pro připojení periferií (např. WiFi nebo Ethernet modulu), micro USB slot CONFIG slouží pro konfiguraci a softwarové aktualizace zařízení. SIM kartu lze chránit kódem PIN, který lze nastavit webovým rozhraním pro konfiguraci, společně s nastavením sítě.

Konektor CT na spodní straně přístroje slouží pro připojení stíněného měřicího DC proudového transformátoru pro monitorování poruch AC nabíjecí stanice. S použitím této funkce lze v nabíjecí stanici použít méně nákladný proudový chránič typu A místo jinak nezbytného chrániče typu B.

Volitelnou variantou komunikace mezi přístrojem a stanicí je komunikace po napájecí síti Powerline Communication (PLC) podle ISO/IEC 15118.

Pokud  je  vyžadována  autorizace  uživatele  před  nabíjením,  přístroj  umožňuje  identifikaci pomocí RFID karty. Čtečka karet je samostatná DPS, která má být umístěna ve vzdálnosti alespoň 20 mm od kovových součástí stanice, nejlépe pod poloprůhlednou částí krytu (čtečka indikuje činnost třemi LED). Modul je s regulátorem propojen kabelem RJ45. Čtečka karet umožňuje připojení displeje pro zobrazení detailních informací.

Regulátor lze použít i ve stanicích s pevným kabelem typu 1 nebo 2 bez akčního členu.

Normy

CC612 EV odpovídá požadavkům:

  • DIN EN ISO 15118:2015 (verze s PLC)
  • EN 61851-1:2011
  • EN 61851-22:2002
  • EN 60950-1:2006+A11:2009+A1:2010+A12:2011+AC:2011+A2:2013
  • EN 62020:1998+A1:2005 (verze Master)
  • EN 301 511:2003-032015-06 (verze Master)
  • EN 301 489-1 V1.9.2 (verze Master)
  • EN 301 489-7 V1.3.1 (verze Master)
  • ČSN EN 61800-5-1 ed.2
  • ČSN EN 62752
  • ČSN 33 2000-7-722 ed.2.

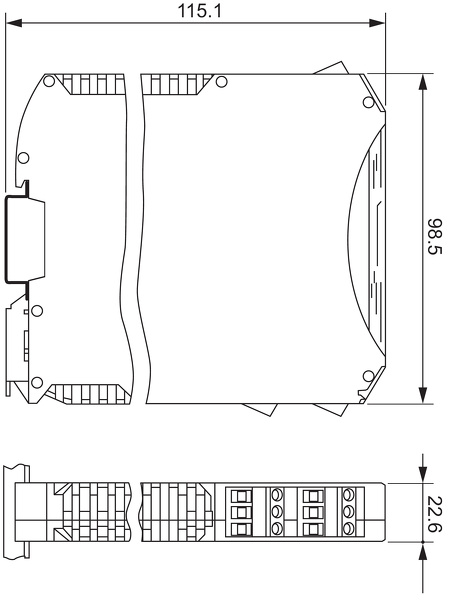

Rozměry pouzdra CC612

Rozměry pouzdra CC612 EV

Technické údaje

Izolace podle IEC 60664-1/IEC 60664-3
Jmenovité napětí izolace 12,5 V
Jmenovité impulzní výdržné napětí 800 V
Kategorie přepětí III
Stupeň znečištění 3
Oblast použití ≤ 2000 m n.m.
Napájecí napětí
Jmenovité napájecí napětí US DC 12 V
Rozsah napájecího napětí DC 11,4…12,6 V
Jmenovitý proud 1 A
Měřicí rozsah DC senzoru
Měřicí rozsah 100 mA
Hodnota odezvy reziduálního proudu IΔn  DC 6 mA
Tolerance odezvy IΔn  -50...0 %
Hodnota restartovací sekvence
DC 6 mA < 3 mA
Parametry bezdrátových sítí
Kmitočtová pásma 850/900/1800/1900 MHz
Zisk antény ≤ 2,5 dBi
Impedance 50 Ω
Přenosové rychlosti

GPRS: UL 85,6 kBit/s; DL 85,6 kBit/s
EDGE: UL 236,8 kbit/s; DL 236,8 kbit/s
WCDMA PS: UL 384 kbit/s; DL 384 kbit/s
HSPA: UL 5,76 Mbit/s; DL 14,4 Mbit/s

Vlastní spotřeba < 5 mW
Maximální spotřeba < 11 mW
Typ antény Phoenix Contact model PSI-GSM/UMTS-QB-ANT-2313371
Vstupy/výstupy a ovládání
LED ALARM žlutá
LED READY zelená
LED PLC (pouze verze s PLC) zelená
USB rozšiřující rozhraní (Ethernet, Wi-Fi, ...) USB konektor typu A
CONFIG (rozhraní pro nastavení) micro USB typu AB
SIM karta micro SIM
Svorky A:
A1 akční člen IN
A2

akční člen +

A3

výstup vytažení akčního členu

A4

akční člen -

Svorky B:
B1 +12 V IN
B2 0 V
B3 Relé 1 NO
B4 Relé 1 NO
Svorky C:
C1 senzor přiblížení PP
C2 kontakt řízení (volitelně Powerline Communication PLC podle ISO/IEC 15118)
C3 Relé 2 NO
C4 Relé 2 NO
C5 Vstup 1+
C6 Vstup 1-
C7 Vstup 2+
C8 Vstup 2-
CT měřicí proudový transformátor
Meter rozhraní elektroměru
User interface rozhraní komunikace s uživatelem RJ45
Spínací prvky
Relé 1 nastavitelné
Relé 2 nabíjecí stykač
Spínací prvky 2 x 1 N/O kontakty
Pracovní režim N/C režim
Doba elektrické životnosti 10 000 cyklů sepnutí
Parametry kontaktů podle IEC 60947-5-1
Jmenovité operační napětí Ue 30 V
Jmenovitý operační proud Ie 1 A
Jmenovité napětí Ui

32 V

Vstup 1 a Vstup 2
Vstupní napětí DC 11,4 V...25,2 V
Vstupní proud 1,72...3,81 mA
Mechanické vlastnosti, klimatické podmínky, EMC
EMC IEC 61851-22 + ETSI EN 301 489-1
Teplota okolí při provozu -30...+70°C
Klimatická třída podle IEC 60721:
Statické použití (IEC 60721-3-3) 3K5 (bez orosení a jinovatky)
Přeprava (IEC 60721-3-2) 2K2
Dlouhodobé skladování (IEC 60721-3-1) 1K2
Klasifikace mechanické odolnosti podle IEC 60721:
Statické použití (IEC 60721-3-3) 3M4
Přeprava (IEC 60721-3-2) 2M2
Skladování (IEC 60721-3-1) 1M3
Připojení
Typ připojení (blok svorek C) pružinové svorky
Vlastnosti připojení:
jednoduchý vodič/splétané lanko 0,2…1,5 mm²
splétané lanko s dutinkou bez izolace 0,25…1,5 mm²
splétané lanko s dutinkou s izolací 0,25…0,75 mm²
Délka odizolování vodiče 10 mm
Síla pro otevření 0,5 - 0,6 Nm
Typ připojení (blok svorek A a B) šroubové svorky
Vlastnosti připojení:
jednoduchý vodič/splétané lanko 0,2…2,5 mm²
splétané lanko s dutinkou bez izolace 0,25…2,5 mm²
splétané lanko s dutinkou s izolací 0,25…1,5 mm²
Délka odizolování vodiče 7 mm
Všeobecná data
Pracovní režim trvalý provoz
Stupeň krytí IP20
Montáž na DIN lištu IEC 60715
Hmotnost 160 g
