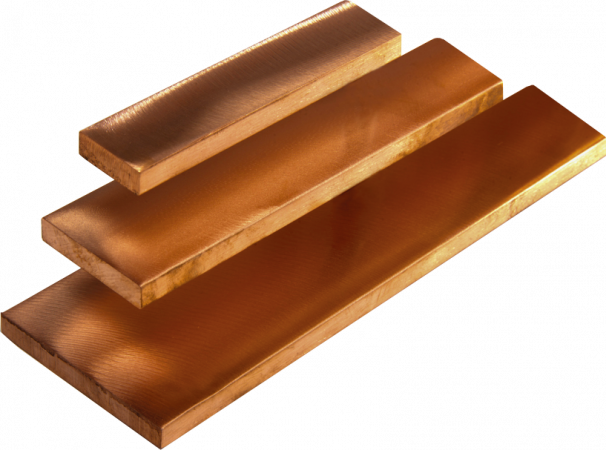

Bimetalové přípojnice CoppAl

Tento produkt již není v naší nabídce!
Jako náhradu můžete použít produkty z kategorie: Přípojnice.

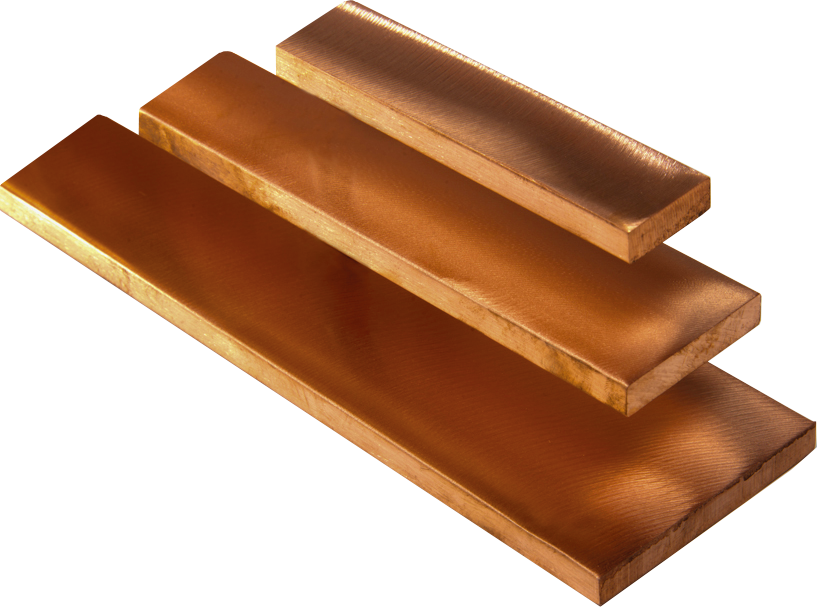

Bimetalové ploché přípojnice. Hliníkové jádro s měděným pláštěm.
Kompozitní přípojnice CoppAl mají mnoho výhod oproti standardním měděným pásovinám. Spojují v sobě výhody měděných a hliníkových přípojnic.
Dostupnost: Prodej ukončen
Vybrat variantu (10)
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Jaroš
Ing. Jan Jaroš
Technicko-obchodní specialista multifunkčních měřicích přístrojů, vypínačů a automatických přepínačů SOCOMEC a splétaných spojek a pásků COREX.

Varianty k produktu Bimetalové přípojnice CoppAl (10)

měděné přípojnice 1

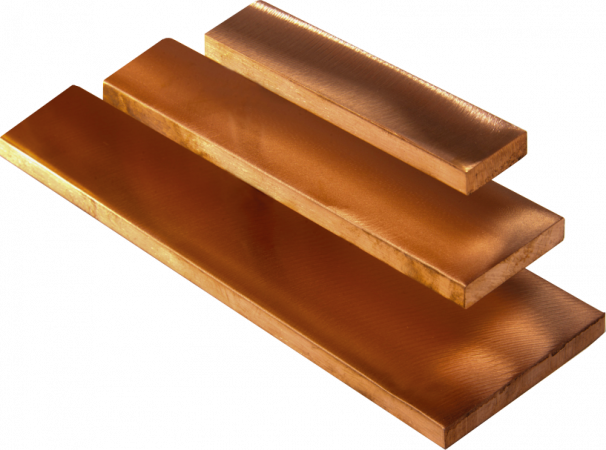

Přípojnice hliníková s měděným pláštěm
CoppAl 20x 5
Rozměr: 20x5mm; Délka: 4m; Proudové zatížení (při teplotě okolí: 35°C, teplota přípojnice: 65°C): 235A; Zkratová odolnost: 11kA/1s;
OBJ: 6330200054
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
měděné přípojnice 1
Přípojnice hliníková s měděným pláštěm
CoppAl 20x10
Rozměr: 20x10mm; Délka: 4m; Proudové zatížení (při teplotě okolí: 35°C, teplota přípojnice: 65°C): 363A; Zkratová odolnost: 22kA/1s;
OBJ: 6330200104
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
měděné přípojnice 1
Přípojnice hliníková s měděným pláštěm
CoppAl 30x 5
Rozměr: 30x5mm; Délka: 4m; Proudové zatížení (při teplotě okolí: 35°C, teplota přípojnice: 65°C): 328A; Zkratová odolnost: 17kA/1s;
OBJ: 6330300054
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
měděné přípojnice 1
Přípojnice hliníková s měděným pláštěm
CoppAl 30x10
Rozměr: 30x10mm; Délka: 4m; Proudové zatížení (při teplotě okolí: 35°C, teplota přípojnice: 65°C): 493A; Zkratová odolnost: 33kA/1s;
OBJ: 6330300104
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
měděné přípojnice 1
Přípojnice hliníková s měděným pláštěm
CoppAl 40x10
Rozměr: 40x10mm; Délka: 4m; Proudové zatížení (při teplotě okolí: 35°C, teplota přípojnice: 65°C): 617A; Zkratová odolnost: 44kA/1s;
OBJ: 6330400104
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
měděné přípojnice 1
Přípojnice hliníková s měděným pláštěm
CoppAl 50x10
Rozměr: 50x10mm; Délka: 4m; Proudové zatížení (při teplotě okolí: 35°C, teplota přípojnice: 65°C): 736A; Zkratová odolnost: 55kA/1s;
OBJ: 6330500104
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
měděné přípojnice 1
Přípojnice hliníková s měděným pláštěm
CoppAl 60x10
Rozměr: 60x10mm; Délka: 4m; Proudové zatížení (při teplotě okolí: 35°C, teplota přípojnice: 65°C): 853A; Zkratová odolnost: 66kA/1s;
OBJ: 6330600104
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
měděné přípojnice 1
Přípojnice hliníková s měděným pláštěm
CoppAl 80x10
Rozměr: 80x10mm; Délka: 4m; Proudové zatížení (při teplotě okolí: 35°C, teplota přípojnice: 65°C): 1074A; Zkratová odolnost: 88kA/1s;
OBJ: 6330800104
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
měděné přípojnice 1
Přípojnice hliníková s měděným pláštěm
CoppAl 100x10
Rozměr: 100x10mm; Délka: 4m; Proudové zatížení (při teplotě okolí: 35°C, teplota přípojnice: 65°C): 1287A; Zkratová odolnost: 110kA/1s;
OBJ: 6331000104
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
měděné přípojnice 1
Přípojnice hliníková s měděným pláštěm
CoppAl 120x10
Rozměr: 120x10mm; Délka: 4m; Proudové zatížení (při teplotě okolí: 35°C, teplota přípojnice: 65°C): 1488A; Zkratová odolnost: 132kA/1s;
OBJ: 6331200104
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání

Popis výrobku

Tento produkt již není v naší nabídce!
Jako náhradu můžete použít produkty z kategorie: Přípojnice.

LEHKÁ JAKO HLINÍK, VODIVÁ JAKO MĚĎ

  • Přípojnice CoppAL je bimetalový kompozitní materiál pro elektrické propojení v rozváděčových skříních a rozváděčových systémech.
    Měděné opláštění je neoddělitelně spojeno s hliníkovým jádrem, což umožňuje optimálně využít vlastností vodivé mědi a nízké hmotnosti hliníku. Zpracování (vrtání, ohýbání, děrování, řezání) je srovnatelné s měděnými pásovinami. Přípojnice se prodávají v délce 4 metry.
  • Přípojnice CoppAL můžete zpracovávat stejným způsobem jako běžné měděné přípojnice. Ohnutí o více než 90° není také problémem. Ohebný trn nepoškodí měděné pláště ani hliníkové jádro.
  • Navíc, při běžných podmínkách  (v klasických rozvodných systémech) nedochází ke zvýšené korozi a není tak potřeba dodatečné ochrany.
  • Dle DIN 43 670, část 2
  • CoppAL přípojnice jsou kompatibilní s pozinkovanými šrouby i šrouby z nerezové oceli (za běžných podmínek).

POZOR: Možnost nařezání přípojnice na dohodnuté rozměry pro ušetření nákladů na přepravu!


Rozšířené informace

Přípojnice se prodávají v délce 4 m.

Na přání zákazníka je možné dodat přípojnici nařezanou podle požadavku.





Objednací číslo




Rozměr [mm]




Průřez [mm2]

Proudové zatížení* [A]

Tepelný zkratový proud, po dobu  1 sek. [kA]




Hmotnost [kg/ks]

65°C

ΔT=30K

85°C

ΔT=50K

105°C

ΔT=70K

6330200054 20x5 100 235 315  370  11 1,44
6330200104 20x10 200 363  488  573  22 2,92
6330300054 30x5 150 328  435  510  17 2,16
6330300104 30x10 300 493  657  771  33 4,36
6330400054 40x5 200 418  553  649  22 2,92
6330400104 40x10 400 617  821  963  44 5,80
6330400124 40x12 480 690  918  1076  53 6,96
6330500054 50x5 250 508  670  786  28 3,64
6330500104 50x10 500 736  980  1150  55 7,28
6330500124 50x12 600 809  1097  1287  66 8,72
6330600054 60x5 300 594  787  924  33 4,36
6330600104 60x10 600 853  1136  1332  66 8,07
6330600124 60x12 720 934  1270  1490  79 10,44
6330800054 80x5 400 762  1015  1190  44 5,80
6330800104 80x10 800 1074  1438  1686  88 11,60
6331000104 100x10 1000 1287  1734  2034  110 14,52
6331000124 100x12 1200 1399  1942  2278  132 17,44
6331200104 120x10 1200 1488  2026  2376  132 17,44
6331200124 120x12 1440 1617  2268  2660  158 20,92

* při okolní teplotě 35°C
