Archivní

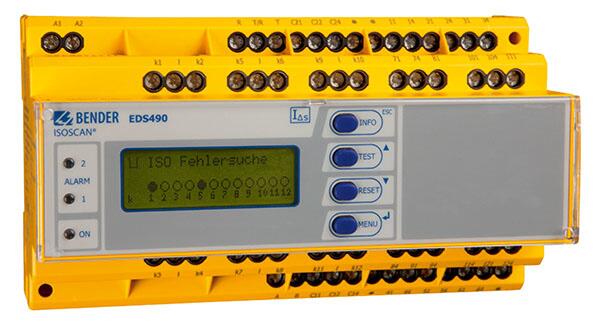

EDS490-D / EDS491-D - Přístroj pro vyhodnocování poruch izolace

Tento produkt již není v naší nabídce!
Máme pro vás připraveny nahrazující produkty.

Vícekanálový přístroj pro vyhodnocování poruch izolace pro EDS systémy

Přístroj je určen pro lokalizaci poruch izolačních stavů v izolovaných napájecích soustavách (IT). S použitím měřicích transformátorů proudu vyhodnocuje testovací proud generovaný přístrojem IRDH575 nebo PGH. Signalizace pomocí displeje. Obsahuje jeden ALARM kontakt (N/O) pro každý měřicí kanál.

Dostupnost: Prodej ukončen
Nahrazující produkty
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.

Nahrazeno produkty

EDS44x - Přístroj pro vyhledávání poruch izolace
Varianty: 10
EDS440 / EDS441Přístroj pro vyhledávání poruch izolace

Přístroje pro lokalizaci poruch izolace v AC, 3 AC a DC IT sítích, v hlavních a řídících obvodech v průmyslových instalacích, na lodích, ve zdravotnických zařízeních, nebo v diodově oddělených DC IT sítích v elektrárnách.

Porovnání
Skladem v GHVDetail produktu
IOM441-S - Reléový modul
Varianty: 2
IOM441-SReléový modul

Převodník IOM441 slouží k rozšíření funkce přístroje EDS44x pro vyhledávání poruch izolace. Modul obsahuje 12 bezpotenciálových reléových kontaktů konfigurovatelných v režimu N/O nebo N/C.

Porovnání
Skladem v GHVDetail produktu

Varianty k produktu EDS490-D / EDS491-D - Přístroj pro vyhodnocování poruch izolace (4)

EDS490-D-1 Vyhodnocovací jednotka
Vyhodnocovací jednotka
EDS490-D-1
Us AC 16...72V, DC 16...94V, AC 42...460Hz
I 2...10mA
OBJ: B91080009
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
EDS490-D-2 Vyhodnocovací jednotka
Vyhodnocovací jednotka
EDS490-D-2
Us AC/DC 70...276V, AC 42...460Hz
I 2...10mA
OBJ: B91080010
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
EDS491-D-1 Vyhodnocovací jednotka
Vyhodnocovací jednotka
EDS491-D-1
Us AC 16...72V, DC 16...94V, AC 42...460Hz
I 0,2...1mA
OBJ: B91080013
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
EDS491-D-2 Vyhodnocovací jednotka
Vyhodnocovací jednotka
EDS491-D-2
Us AC/DC 70...276V, AC 42...460Hz
I 0,2...1mA
OBJ: B91080014
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání

Volitelné příslušenství k EDS490-D / EDS491-D - Přístroj pro vyhodnocování poruch izolace

GHV - velké G
Montážní rámeček do panelu
XM490
OBJ: B990996
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Nastavení a ověření přístrojů BENDER
Nastaveni - EDS490-D-1
OBJ: S91080009
Záruka: 24 m.
Dostupné
do několika dnů
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Nastavení a ověření přístrojů BENDER
Nastaveni - EDS490-D-2
OBJ: S91080010
Záruka: 24 m.
Dostupné
do několika dnů
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Nastavení a ověření přístrojů BENDER
Nastaveni - EDS491-D-1
OBJ: S91080013
Záruka: 24 m.
Dostupné
do několika dnů
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Nastavení a ověření přístrojů BENDER
Nastaveni - EDS491-D-2
OBJ: S91080014
Záruka: 24 m.
Dostupné
do několika dnů
Na dotaz
Poptejte cenu
Porovnání

Popis výrobku

Tento produkt již není v naší nabídce!
Máme pro vás připraveny nahrazující produkty.

  • Lokalizace poruch izolace a měření reziduálních proudů
  • Určeno pro AC, 3 AC a DC IT sítě
  • Řídící a zobrazovací jednotka v jednom přístroji (EDS..-D)
  • 12 měřicích kanálů (výstupních obvodů) pro měření pomocí měřicích transformátorů série CTAC, W, WR nebo WS.
  • V jednom systémů lze provádět měření pomocí až 90 přístrojů EDS (tj. na 1080 měřicích kanálech)
  • Perioda skenování do 10 s na všech kanálech
  • Nastavitelná citlivost 2...10 mA (100 Ω/V) pro EDS490 a 0,2...1 mA (1000 Ω/V) pro EDS491
  • Možnost záznamu až 300 událostí
  • Dvě oddělená ALARM relé, každé s jedním přepínatelným kontaktem
  • Nastavitelný režim N/O nebo N/C
  • Možnost připojení externího tlačítka TEST/RESET
  • Signalizace stavu monitorované sítě pomocí grafického displeje
  • Rozsah BMS adres 1...90
  • Sériové rozhraní RS485 s BMS protokolem
  • Trvalé monitorování stavu připojení měřicích transformátorů
  • Nastavitelná funkce paměti poruchových stavů
  • Jeden ALARM kontakt pro každý měřený kanál
  • Přídavná funkce měření reziduálních proudů
