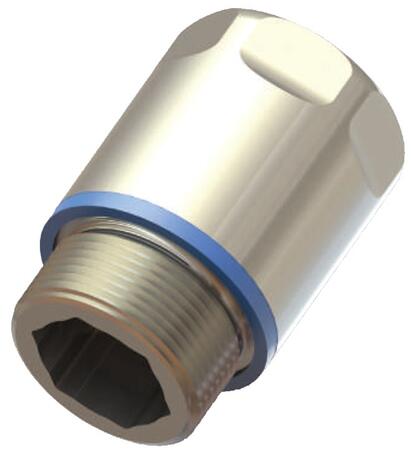

Hygienická kabelová vývodka z nerezové oceli
Hygienická kabelová vývodka z nerezové oceli zajišťují bezpečné upevnění kabelů a vodičů v elektrických skříních. Vývodky jsou s metrickým závitem o velikostech M12x1,5 až M25x1,5.
Dostupnost: Na dotaz
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení Peltier a spínacích prvků SCHLEGEL.
Popis výrobku
Hygienické kabelové vývodky s metrickým závitem jsou určeny pro upevnění kabelů a vodičů s nutnosti utažení maticí.
Hladký povrch zabraňuje ulpívání škodlivých mikroorganismů na povrchu.
Vývodky jsou vhodné pro vysokotlaké čištění páry.
Dostupné jsou ve velikostech M12, M16, M20 a M25.

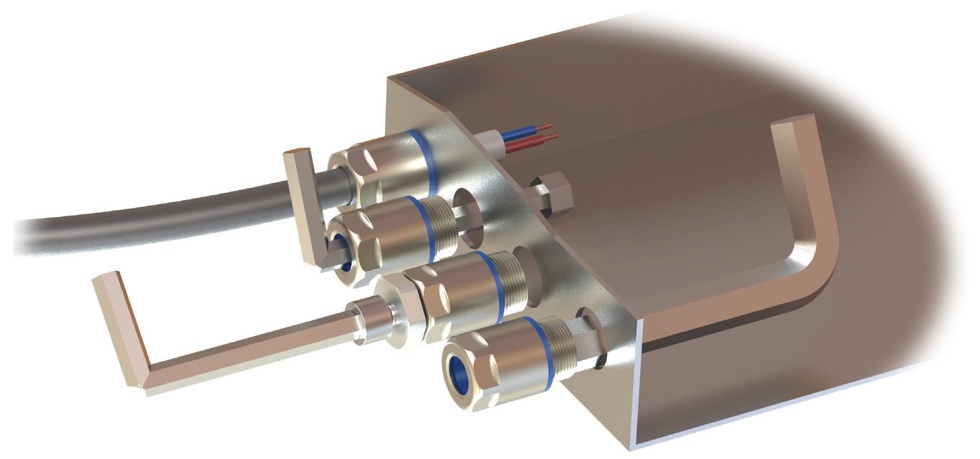

Použití hygienických kabelových vývodek:
- potravinářský průmysl
- balení potravin a léčiv
- chemický průmysl
- biotechnologie
- náročná venkovní/vnitřní prostředí
Výhody
- Vysoký stupeň krytí IP68/IP69
- Povrch zabraňuje ulpívání škodlivých mikroorganismů
- Vysoko tlaké čištění parou
- Pevná konstrukce
- Jednoduchá instalace a demontáž
Rozšířené informace
Obecné technické údaje
| Materiál | Nerezová ocel - 1.4305 (AISI 303) |
|---|---|
| Těsnící kroužek | TPE |
| Montážní poloha | variabilní |
| Typ závitu | metrický dle EN 60423 |
| Odolnost proti ohni | V2 - dle UL94 |
| Stupeň krytí | IP66 / IP68 - 5 bar po dobu 30 min. |
| Pracovní teplota | trvale: -20 až +100 °C špičkově: -40 až +150 °C |
| Schválení |
VDE File no. 40040034 dle DIN EN 62444 |
| Příslušenství (zvlášť objednat) | - Matice bez límce - pro utažení vývodky - Zaslepovací hříbky - pro zaslepení vývodky |
| Schválení nepokrývají všechny velikosti. | |

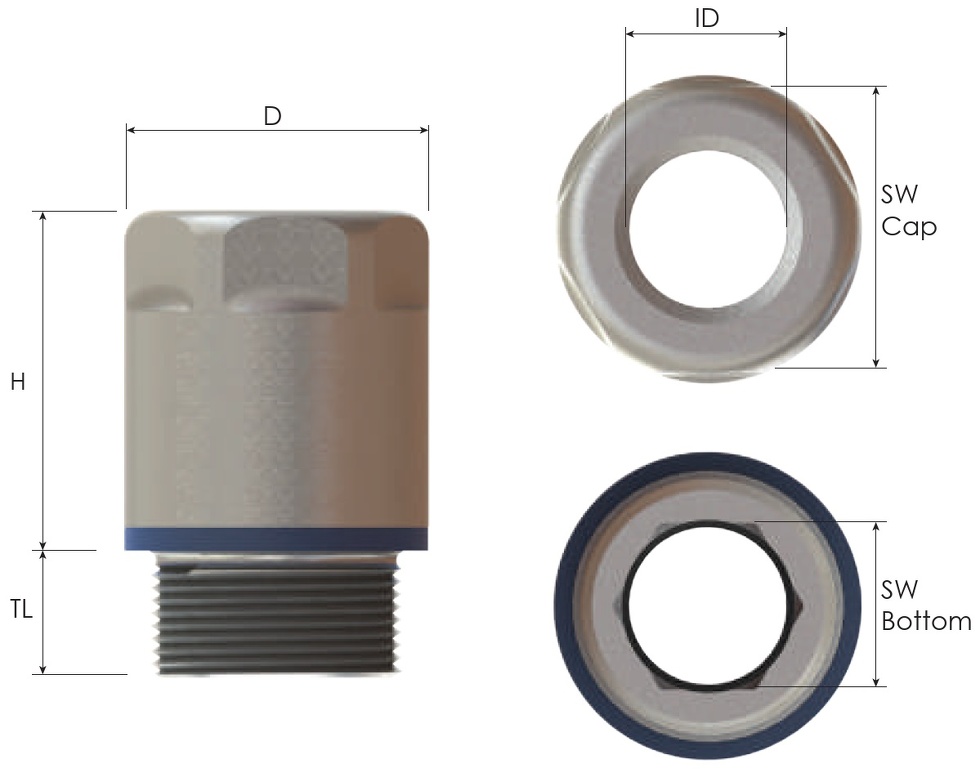

Rozměry hygienických kabelových vývodek
Kompletní rozměry kabelové vývodky si lze stáhnout v katalogovém listě, který naleznete v sekci "Ke stažení".
Velikosti hygienických kabelových vývodek s metrickým závitem
| Velikost | Upínací rozsah Ø [mm] |
Délka závitu TL [mm] |
Velikost SW Cap [mm] |
Výška H [mm] |
Objednací číslo |
| M12x1,5 | 3,0 - 6,5 | 6,0 | 14 | 22,0 | BMFG-0S |
|---|---|---|---|---|---|
| M16x1,5 | 5,0 - 10,0 | 7,0 | 18 | 23,5 | BMFG-01S |
| M20x1,5 | 6,0 - 12,0 | 10,0 | 22 | 27,0 | BMFG-02S |
| M25x1,5 | 12,0 - 17,0 | 14,0 | 28 | 29,5 | BMFG-03S |

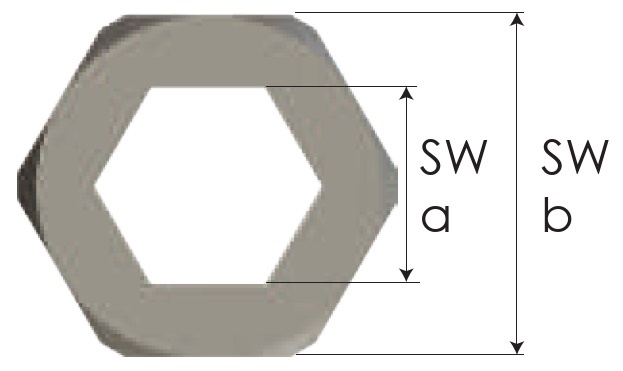

Montážní nástroj
| Velikosti | Vnitřní průměr SW a [mm] |
Vnější průměr SW b [mm] |
Výška H [mm] |
Objednací číslo |
Rozměry |
| M12 | 5,0 | 7,0 | 5,0 | BMFGT-01 |  |
|---|---|---|---|---|---|
| M16 | 6,0 | 10,0 | 5,0 | BMFGT-02 | |
| M20 | 8,0 | 13,0 | 8,0 | BMFGT-03 | |
| M25 | 10,0 | 17,0 | 8,0 | BMFGT-04 |
Technické údaje
Parametry
| Základní rozdělení | Hygienické vývodky z nerezové oceli |
|---|---|
| Příslušenství |  Ne |
| Materiál | Kov |
