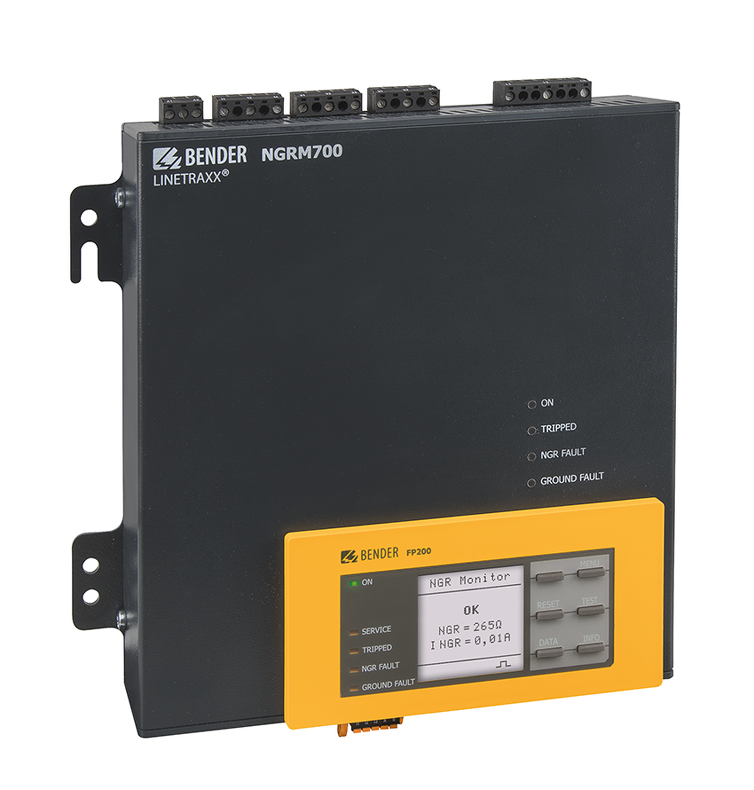

NGRM700/750 Monitor uzlového odporníku
Monitor uzlového odporníku pro distribuční soustavy s odporovým uzemněním uzlu.
Přístroje NGRM700 a NGRM750 zajišťují trvalé sledování ohmické hodnoty uzlového odporníku RNGR, a to jak pasivním, tak aktivním měřením. Vhodné pro sítě typu HRG (High Resistance Grounded, sítě s vysokou hodnotou uzlového odporu), tak pro soustavy typy LRG (Low Resistance Grounded, sítě s nízkou hodnotou uzlového odporu). Možnost indikace zemního spojení pro jednotlivé fáze.
Dotaz na produktPorovnat
Varianty k produktu NGRM700/750 Monitor uzlového odporníku (2)
ULL = 600 V...25000 V
Us = AC/DC, 48...240 V
ethernet, webserver
detekce zemního spojení pro jednotlivé fáze
ULL = 600 V...25000 V
Us = AC/DC, 48...240 V
ethernet, webserver
detekce zemního spojení pro jednotlivé fáze
Volitelné příslušenství k NGRM700/750 Monitor uzlového odporníku
U(LL) do 690 V, U(NGR) do 400 V
U(LL) do 1000 V, U(NGR) do 600 V
U(LL) do 4300 V, U(NGR) do 2500 V
U(LL) do 14400 V, U(NGR) do 8400 V
U(LL) do 25 kV, U(NGRM) do 14,5 kV

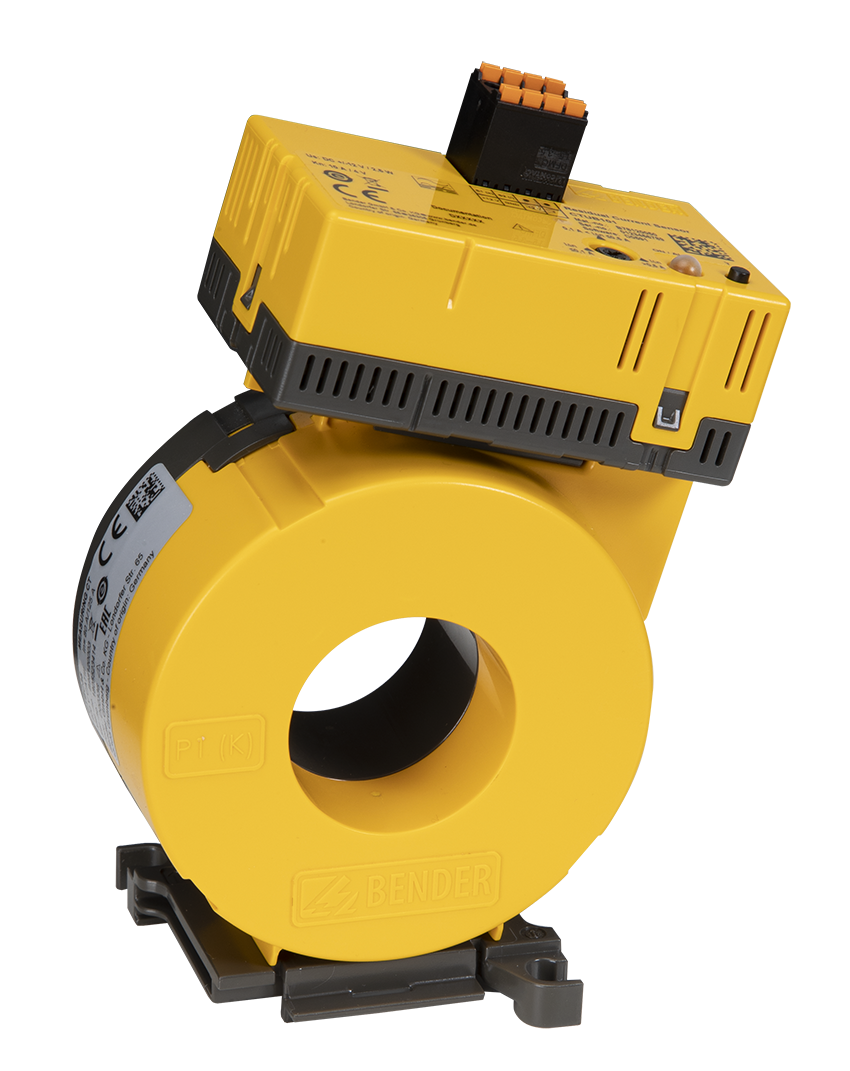

Průměr 35 mm
Us = 24 V DC

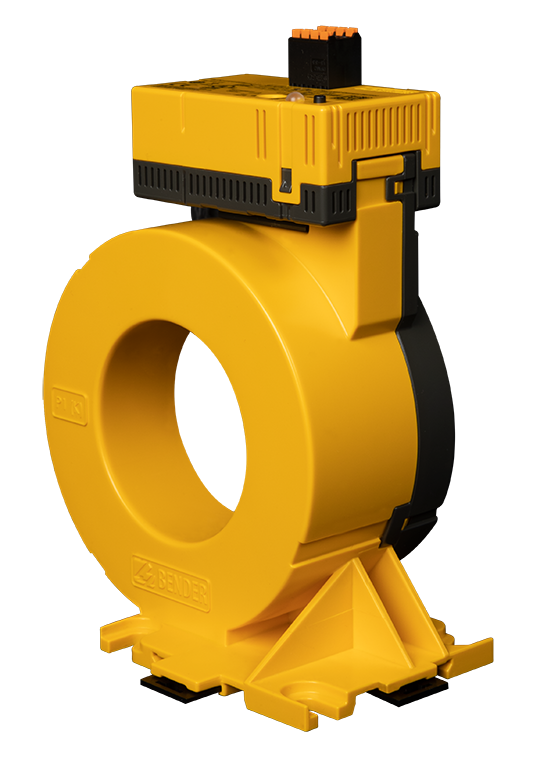

Průměr 60 mm
Us = 24 V DC
Průměr 120 mm
Us = 24 V DC
Popis výrobku
• Určení hodnoty uzlového odporníku RNGR pomocí pasivní nebo aktivní měřicí metody
• Trvalé monitorování uzlového odporníku RNGR, a to i v případě, kdy monitorovaná síť není pod napětím
• Alarm nebo vybavení jističe v případě zemního spojení
• Monitorování napětí UNGR na odporníku
• Monitorování INGR proudu procházejícího odporníkem
• Indikace zemního spojení pro jednotlivé fáze (volitelná funkce - do 690 V přímé připojení k monitorované síti, pro vyšší napětí pomocí napěťových transformátorů)
• Vestavěné rozhraní ethernet a webový server
• Vícejazyčné menu (němčina, angličtina (GB/US), španělština, francouzština)
• Tlačítko TEST (interní/externí, s nebo bez vybavení jističe)
• FFT analýza měřených signálů
• Generátor pulzů pro manuální lokalizaci zemního spojení
• Relé pro signalizaci zemního spojení nebo závady odporníku
• Relé pro odstavení instalace (vybavení jističe) po uplynutí nastavitelného času

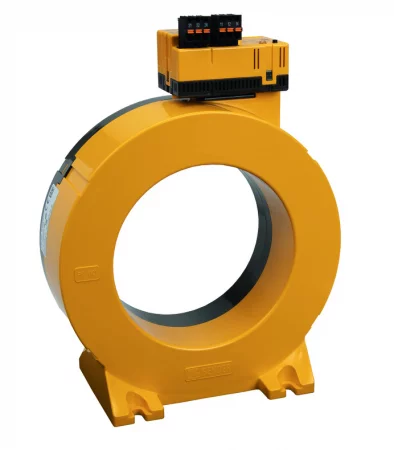

• Přístroj lze kombinovat s monitory poruchových proudů RCMS… pro lokalizaci vývodu s poruchou
• Grafický displej
• Široký rozsah napájecího napětí (24 až 240 V AC/DC)
• Rozsah instalace až do 5000 m n. m.
• Paměť chyb/historie
• Analogový výstup pro měřené hodnoty (0…10 V, 4…20 mA, konfigurovatelný)
• Oddělitelný displej pro instalaci do dveří rozváděče
• Možnost ochrany heslem proti změnám nastavených parametrů
• Vybavení jističe v závislosti na hodnotě RMS, základního signálu nebo harmonických
• Detekce AC i DC zemního spojení (v závislosti na typu použitého měřicího transformátoru)
Rozšířené informace
Přístroje NGRM700 a 750 zajišťují trvalé sledování ohmické hodnoty uzlového odporníku RNGR, a to jak pasivním, tak aktivním měřením. Díky aktivní měřicí metodě lze monitorovat stav uzlového odporníku i v případě, kdy předmětná distribuční síť není pod napětím. Dále přístroje NGRM500/550 monitorují napětí UNGR na odporníku a pomocí externího měřicího transformátoru řady CTUB103-CTBC.. rovněž proud INGR procházející odporníkem.

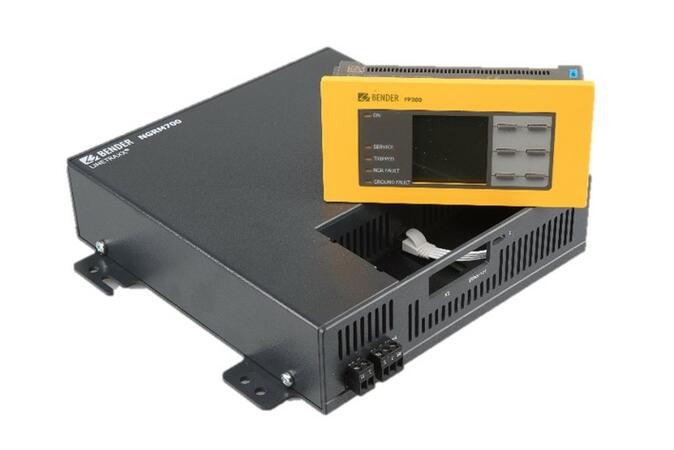

Přístroje řady 700 umožňují rozlišit a signalizovat zemní spojení pro jednotlivé fáze distribuční soustavy. Kromě měření napětí UNGR na odporníku a proudu INGR procházejícím odporníkem provádí monitor rovněž harmonickou analýzu. Tu lze zobrazit přímo na displeji přístroje ve formě bargrafů. Přístroj NGRM700/750 je dále vybaven oddělitelným displejem FP200, který může být instalován do dveří rozváděče.
Pro připojení přístrojů řady NGRM500 k uzlovému odporníku slouží vazebné členy řady CD, které jsou dostupné v celkem 5-ti provedeních v závislosti na jmenovitém napětí na uzlovém odporníku UNGR:
|
Typ vazebného členu |
Jmenovité napětí sítě |
|
|
AC [V] |
DC [V] |
|
|

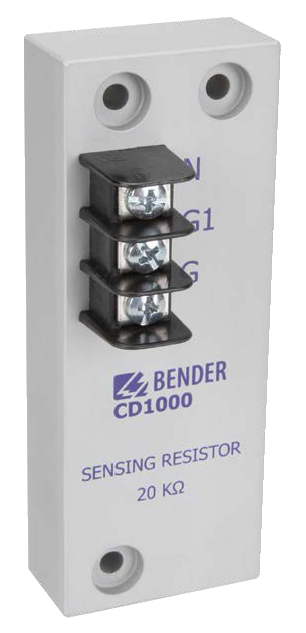

CD1000 |
690 |
400 |
|

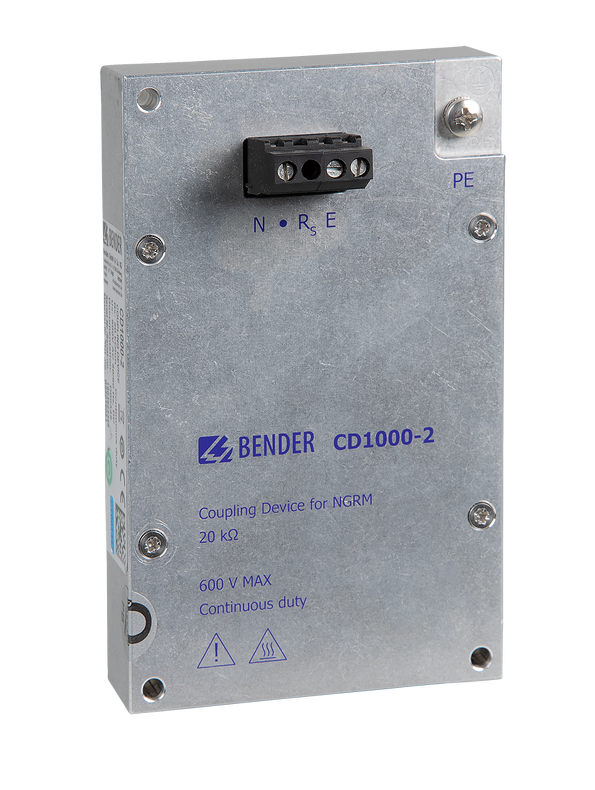

CD1000-2 |
1 000 |
600 |
|

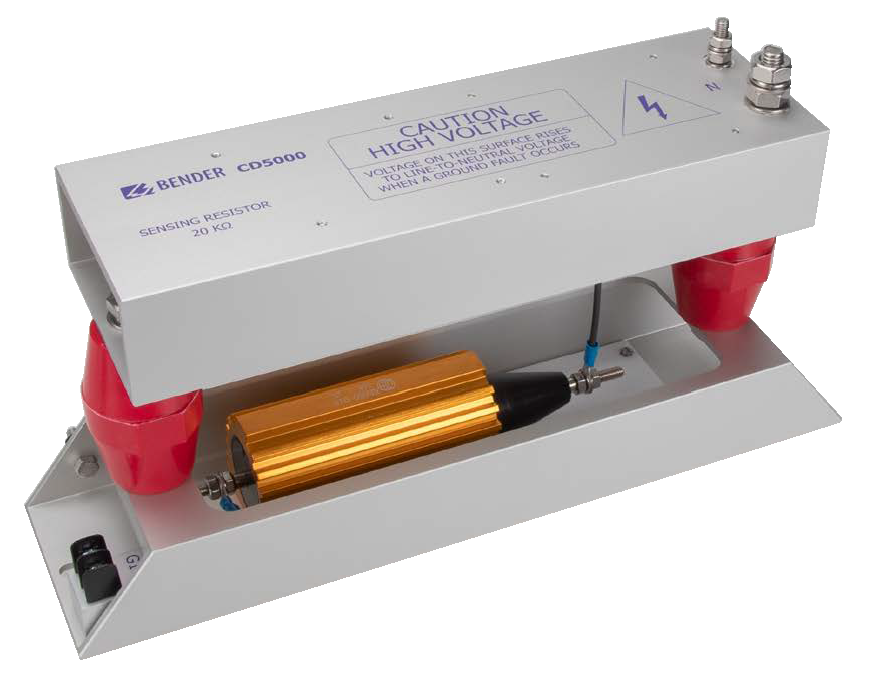

CD5000 |
4 300 |
2 500 |
|

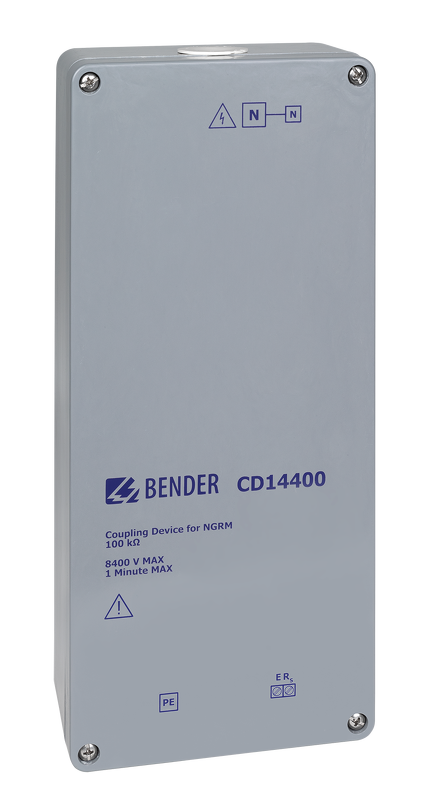

CD14400 |
8 400 |
8 400 |
|
ULL až do hodnoty 14 400 |
||
|

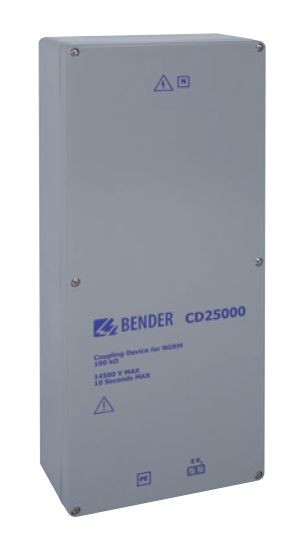

CD25000 |
14 500 |
14 500 |
|
ULL až do hodnoty 25 000 |
||
Pro případ měření v distribuční síti bez napětí obsahují monitory uzlového odporníku generátor pulzů, který v takovém případě slouží pro stanovení hodnoty odporu RNGR. Generátor lze rovněž použít pro manuální lokalizaci zemního spojení. Z hlediska komunikace jsou přístroje vybaveny rozhraními BMS, ethernet a vestavěným webserverem. Vyčítání naměřených hodnot do externího dohledového systému je tak velmi snadné. Samozřejmostí jsou 3 samostatná výstupní relé sloužící pro signalizaci zemního spojení, poruchy přístroje a pro přímé ovládání výkonového prvku pro odpojení monitorované soustavy.
