Úřední ověřování (cejchování) (stránka: 2)
Úřední ověřování měřicích transformátorů proudu určených pro obchodní/fakturační měření. Tuto službu provádíme na základě objednávky k transformátorům v třídách přesnosti 0,5; 0,5S; 0,2 a 0,2S v našem vlastním autorizovaném metrologickém středisku (AMS) v Brně.
Dotaz na produktPorovnat
Varianty k produktu Úřední ověřování (cejchování) (5)
Popis výrobku
Úřední ověřování měřicích transformátorů proudu určených pro obchodní/fakturační měření v našem vlastním autorizovaném metrologickém středisku (AMS) v Brně. Tuto službu provádíme na základě objednávky k transformátorům v třídách přesnosti 0,5; 0,5S; 0,2 a 0,2S.
Podkladem pro provoz metrologického střediska je jeho autorizace, kterou nám udělil český Úřad pro technickou normalizaci, metrologii a státní zkušebnictví (ÚNMZ) a přiřadil mu značku K2, která je součástí plomby každého ověřeného transformátoru. Na základě této autorizace lze provádět ověřování měřicích transformátorů proudu i jiných výrobců.
Kromě české autorizace schválil činnost cejchovny také slovenský Úrad pre normalizáciu, metrológiu a skúšobníctvo Slovenskej republiky, což kvitují nejen naši slovenští zákazníci ale i čeští zákazníci dodávající své rozvaděče na Slovenský trh.
Transformátory výrobce MBS jsou určeny pro provoz v hladině nízkého napětí do 0,72 kV (typ ASR a ASK), nebo 1,2 kV (typ CTB) a splňují požadavky ČSN EN 61869-1+2.
Měřicí transformátory používané jako stanovená měřidla jsou schváleny Českým a slovenským metrologickým institutem a na štítku musí mít uvedeno číslo schválení typu, bez kterého nelze úřední ověření provést.
Rozsah primárního jmenovitého proudu ověřovaných transformátorů je max. 3 000 A s převodem na sekundární proud v hodnotě 1 A nebo 5 A a ve třídě přesnosti 0,5, 0,5S, 0,2 či 0,2S. Ověření vyšších převodů vám zprostředkujeme v partnerské laboratoři. Všechny ověřené transformátory splňují Opatření obecné povahy 0111-OOP-C088-18 a Technické předpisy metrologické TPM 2272-99.

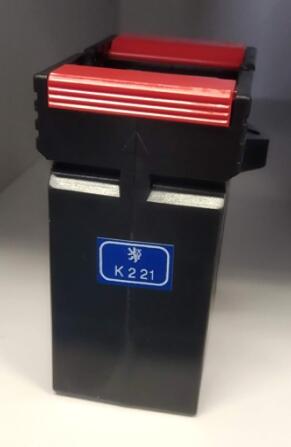

Každý ověřený transformátor je opatřen štítkem s uvedenou úřední značkou K2 spolu s posledním dvojčíslím roku, ve kterém byl transformátor ověřen. Standardní součástí je pak plombovací krytka, která je zpravidla vyžadována pro zaplombování měřicích transformátorů určených k fakturačnímu měření. K ověřeným transformátorům dodáváme také dokument Potvrzení o ověření stanoveného měřidla. Toto potvrzení nově, od 1. 10. 2021, v souladu s předpisem MP 002 ČMI, neobsahuje úřední razítko AMS, ale pouze podpis.
Hodí se k produktům
Primární jm. proud: 40...600 A
Primární vodič Ø: max 22,5 mm
Šířka: 61 mm
Výška: 75,5 mm
Hloubka: 35 mm
Primární jm. proud: 400...2500 A
Primární vodič Ø: max 70 mm
Primární pas 1: 100 x 10 mm
Primární pas 2: 80 x 30 mm
Šířka: 130 mm
Výška: 147,49 mm
Hloubka: 52 mm
Primární jm. proud: 50...750 A
Primární vodič Ø: max 25,7 mm
Primární pas 1: 30 x 10 mm
Primární pas 2: 25 x 12 mm
Primární pas 3: 20 x 20 mm
Šířka: 60 mm
Výška: 80,9 mm
Hloubka: 52 mm
Primární jm. proud: 100...1250 A
Primární vodič Ø: max 43,7 mm
Primární pas 1: 50 x 12 mm
Primární pas 2: 40 x 30 mm
Šířka: 85 mm
Výška: 80,9 mm
Hloubka: 52 mm
Primární jm. proud: 25...150 A
Šířka: 115 mm
Výška: 100 mm
Hloubka: 70 mm
Primární jm. proud: 25...100 A
Šířka: 136 mm
Výška: 88,5 mm
Hloubka: 60 mm
Primární jm. proud: 400...2000 A
Primární vodič Ø: max 40 mm
Primární pas: 103 x 41 mm
Šířka: 99 mm
Výška: 150 mm
Hloubka: 58 mm
Primární jm. proud: 400...2500 A
Primární vodič Ø: max 38 mm
Primární pas: 128 x 38 mm
Šířka: 100 mm
Výška: 175 mm
Hloubka: 58 mm
Primární proud: 1000...7500 A
Primární vodič Ø: max 90 mm
Primární pas: 120 x 90 mm
Šířka: 250 mm
Výška: 247 mm
Hloubka: 118 mm
Primární jm. proud: 300...1600 A
Primární vodič Ø: max 25 mm
Primární pas: 130 x 25 mm
Šířka: 180 mm
Výška: 100 mm
Hloubka: 50 mm
Primární jm. proud: 75...250 A
Primární vodič Ø: max 15,2 mm
Primární pas: 17x 6 mm
Šířka: 45 mm
Výška: 65 mm
Hloubka: 46 mm
Primární jm. proud: 50...800 A
Primární vodič Ø: max 30,5 mm
Primární pas 1: 40 x 12 mm
Primární pas 2: 30 x 15 mm
Šířka: 71 mm
Výška: 85,5 mm
Hloubka: 58 mm
Primární jm. proud: 100...1500 A
Primární vodič Ø: max 40 mm
Primární pas 1: 60 x 10 mm
Primární pas 2: 50 x 30 mm
Šířka: 95 mm
Výška: 116 mm
Hloubka: 74 mm
Primární jm. proud: 75...1000 A
Primární vodič Ø: max 31,8 mm
Primární pas 1: 40 x 10 mm
Primární pas 2: 30 x 15 mm
Šířka: 70 mm
Výška: 91,15 mm
Hloubka: 52 mm
Primární jm. proud: 200...1600 A
Primární vodič Ø: max 43,7 mm
Primární pas 1: 63 x 10 mm
Primární pas 2: 50 x 30 mm
Šířka: 95 mm
Výška: 114,86 mm
Hloubka: 52 mm
Primární jm. proud: 400...2000 A
Primární vodič Ø: max 54,7 mm
Primární pas 1: 80 x 10 mm
Primární pas 2: 60 x 30 mm
Šířka: 120 mm
Výška: 134,66 mm
