ASK 205.3 - Měřicí transformátor proudu násuvný
Objednací čísla bez G jsou označeny MTP, které nejsou určeny k úřednímu ověření. U těchto transformátorů je možné provést za poplatek kalibraci a vystavit kalibrační list s naměřenými hodnotami.
Primární jm. proud: 60...400 A
Primární vodič Ø: max 17,5 mm
Primární pas: 20 x 5 mm
Šířka: 49,5 mm
Výška: 65 mm
Hloubka: 50 mm
Dotaz na produktPorovnat
Varianty k produktu ASK 205.3 - Měřicí transformátor proudu násuvný (29)
Primární lišta: 20x5 mm
Převod transformátoru: 100/1A
Jmenovitý výkon: 1,25VA
Třída přesnosti: 1
Primární lišta: 20x5 mm
Převod transformátoru: 100/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Primární lišta: 20x5 mm
Převod transformátoru: 100/5A
Jmenovitý výkon: 1,25VA
Třída přesnosti: 1
Primární lišta: 20x5 mm
Převod transformátoru: 100/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Primární lišta: 20x5 mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Primární lišta: 20x5 mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Primární lišta: 20x5 mm
Převod transformátoru: 150/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Primární lišta: 20x5 mm
Převod transformátoru: 150/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Primární lišta: 20x5 mm
Převod transformátoru: 200/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Primární lišta: 20x5 mm
Převod transformátoru: 200/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Primární lišta: 20x5 mm
Převod transformátoru: 200/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Primární lišta: 20x5 mm
Převod transformátoru: 200/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Primární lišta: 20x5 mm
Převod transformátoru: 250/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Primární lišta: 20x5 mm
Převod transformátoru: 250/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Volitelné příslušenství k ASK 205.3 - Měřicí transformátor proudu násuvný
Zjistit více
Je určena pro nefakturační transformátory (neobsahuje značku cejchovny).
Obsahuje výrobní číslo transformátoru a naměřené hodnoty.
Zjistit více
Popis výrobku
Násuvný měřicí transformátor pro primární jmenovité proudy od 60 do 400 A, sekundární proud 1 nebo 5 A, jmenovité výkony 1 až 5 VA, ve třídě přesnosti 1.

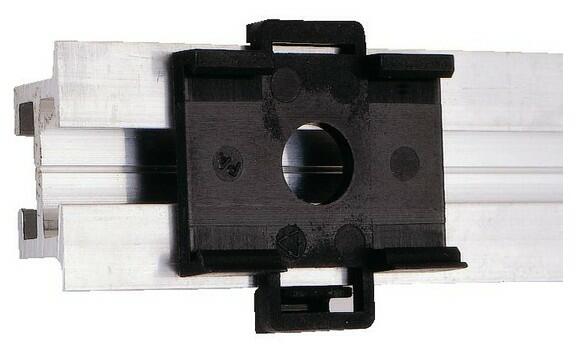

Uchycení transformátoru se provádí buď pomocí upevňovacích patek, které jsou součástí dodávky, nebo speciální příchytkou na normalizovanou lištu DIN 35mm, případně fixačními šrouby přímo na primární vodič nebo pas.
Obecné vlastnosti
- Jmen. trvalý tepelný proud Icth: 1,0 x IN
- Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 sec
- Nadproudové číslo: FS5
- Jmen. dynamický proud Idyn: 2,5 x Ith
- Max. provozní napětí Um: 0.72 kV
- Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
- Jmenovitý kmitočet: 50 Hz
- Třída izolace: E
- Stupeň krytí: IP 20
- Rozsah pracovních teplot: -5°C až +40°C
- Rozsah skladovacích teplot: -25°C až +70°C
Technické údaje
Parametry

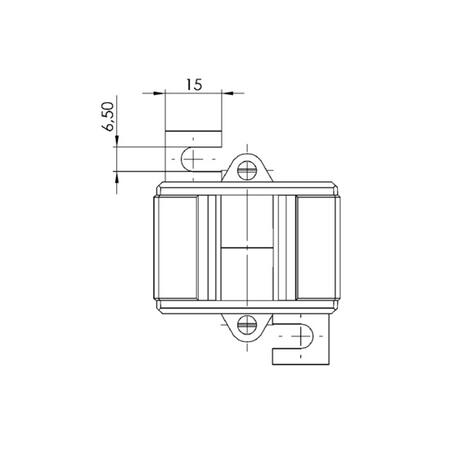

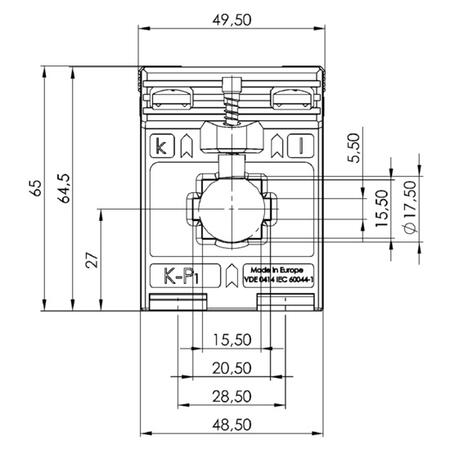

| Primární vodič Ø (max) | 17,5 mm |
|---|---|
| Primární pas | 20x5 mm |
| Šířka | 48,5 mm |
Parametry variant k ASK 205.3 - Měřicí transformátor proudu násuvný
| Primární jmenovitý proud | Jmenovitý výkon | Třída přesnosti: 1 | |
|---|---|---|---|
| Sekundární proud: 5 A | Sekundární proud: 1 A | ||
| 60 A | 1 VA | 2019 | 2219 |
| 75 A | 1 VA | 2020 | 2220 |
| 80 A | 1,25 VA | 2021 | 2221 |
| 100 A | 1,25 VA | 2022 | 2222 |
| 1,5 VA | 2023 | 2223 | |
| 150 A | 1,5 VA | 2024 | 2224 |
| 2,5 VA | 2025 | 2225 | |
| 200 A | 1,5 VA | 2026 | 2226 |
| 2,5 VA | 2027 | 2227 | |
| 250 A | 2,5 VA | 2028 | 2228 |
| 5 VA | 2029 | 2229 | |
| 300 A | 2,5 VA | 2030 | 2230 |
| 5 VA | 2031 | 2231 | |
| 400 A | 2,5 VA | 2032 | 2232 |
| 5 VA | 2033 | ||
