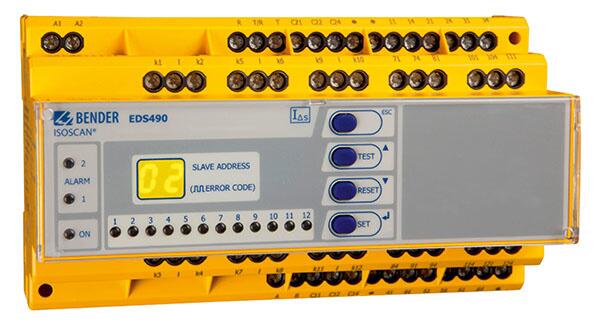

EDS490-L / EDS491-L - Přístroj pro vyhodnocování poruch izolace

Vícekanálový přístroj pro vyhodnocování poruch izolace pro EDS systémy

Přístroj je určen pro lokalizaci poruch izolačních stavů v izolovaných napájecích soustavách (IT). S použitím měřicích transformátorů proudu vyhodnocuje testovací proud generovaný přístrojem IRDH575 nebo PGH. Signalizace pomocí LED. Obsahuje jeden ALARM kontakt (N/O) pro každý měřicí kanál.
Dostupnost: Na dotaz
Vybrat variantu (4)
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.

Varianty k produktu EDS490-L / EDS491-L - Přístroj pro vyhodnocování poruch izolace (4)

EDS490-L-1 Vyhodnocovací jednotka
Vyhodnocovací jednotka
EDS490-L-1
Us AC 16...72V, DC 16...94V, AC 42...460Hz
I 2...10mA
OBJ: B91080011
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
EDS490-L-2 Vyhodnocovací jednotka
Vyhodnocovací jednotka
EDS490-L-2
Us AC/DC 70...276V, AC 42...460Hz
I 2...10mA
OBJ: B91080012
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
EDS491-L-1 Vyhodnocovací jednotka
Vyhodnocovací jednotka
EDS491-L-1
Us AC 16...72V, DC 16...94V, AC 42...460Hz
I 0,2...1mA
OBJ: B91080015
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
EDS491-L-2 Vyhodnocovací jednotka
Vyhodnocovací jednotka
EDS491-L-2
Us AC/DC 70...276V, AC 42...460Hz
I 0,2...1mA
OBJ: B91080016
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

Volitelné příslušenství k EDS490-L / EDS491-L - Přístroj pro vyhodnocování poruch izolace

GHV - velké G
Montážní rámeček do panelu
XM490
OBJ: B990996
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

Popis výrobku

  • Lokalizace poruch izolace a měření reziduálních proudů
  • Určeno pro AC, 3 AC a DC IT sítě
  • Řídicí a zobrazovací jednotka v jednom přístroji
  • 12 měřicích kanálů (výstupních obvodů) pro měření pomocí měřicích transformátorů série CTAC, W, WR nebo WS.
  • V jednom systémů lze provádět měření pomocí až 90 přístrojů EDS (tj. na 1080 měřicích kanálech)
  • Perioda skenování do 10 s na všech kanálech
  • Nastavitelná citlivost 2...10 mA (100 Ω/V) pro EDS490 a 0,2...1 mA (1000 Ω/V) pro EDS491
  • Možnost záznamu až 300 událostí (EDS...-D)
  • Dvě oddělená ALARM relé, každé s jedním přepínatelným kontaktem
  • Nastavitelný režim N/O nebo N/C
  • Možnost připojení externího tlačítka TEST/RESET
  • Signalizace stavu monitorované sítě pomocí sedmi-segmentového displeje a ALARM LED diod
  • Rozsah BMS adres 1...90
  • Sériové rozhraní RS485 s BMS protokolem
  • Trvalé monitorování stavu připojení měřicích transformátorů
  • Nastavitelná funkce paměti poruchových stavů
  • Jeden ALARM kontakt pro každý měřený kanál
  • Přídavná funkce měření reziduálních proudů
