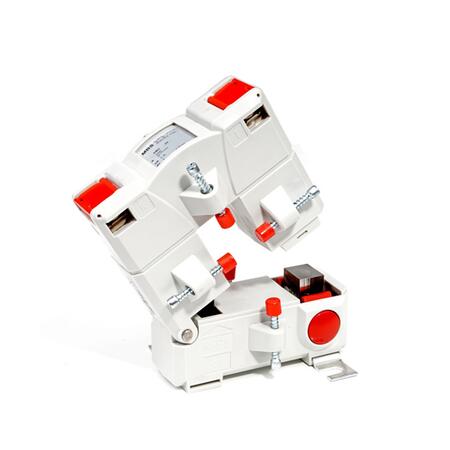

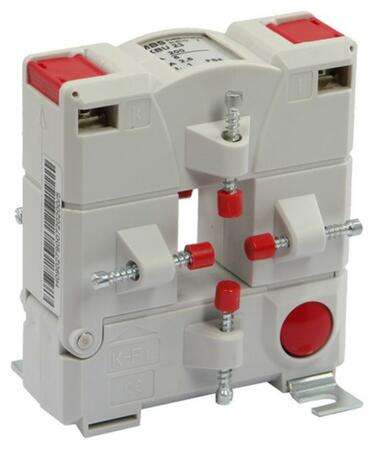

Měřicí transformátor s rozebiratelným jádrem KBU 23

KBU 23 - Násuvný transformátor s rozebíratelným jádrem

KBU 23 - Měřicí transformátor proudu násuvný s rozebíratelným jádrem

Primární jm. proud: 100...400 A
Primární vodič Ø: max 20 mm
Primární pas: 20 x 30 mm
Šířka: 93 mm
Výška: 106 mm
Hloubka: 58 mm

Cena od 2 092 Kč

od 2 531,32 Kč s DPH

Dostupnost: Skladem v GHV

Vybrat variantu (14)

Dotaz na produkt

Porovnat

Jiří Formánek

+420 775 784 899

Technicko-obchodní specialista přístrojových transformátorů proudu a plastových izolátorů MBS.

Varianty k produktu KBU 23 - Měřicí transformátor proudu násuvný s rozebíratelným jádrem (14)

Měřicí transformátor proudu s rozebíratelným jádrem

KBU 23; 100/5A; 1,25VA; tř.3

Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 100/5A
Jmenovitý výkon: 1,25VA
Třída přesnosti: 3

OBJ: 80048

EAN: 4061701197136

Záruka: 24 m.

Skladem v GHV

skladem 3 ks

2 092 Kč/ks

2 531,32 Kč s DPH

Měřicí transformátor proudu s rozebíratelným jádrem

KBU 23; 150/1A; 1,5VA; tř.3

Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 3

OBJ: 80230

EAN: 4061701198942

Záruka: 24 m.

Skladem v GHV

skladem 3 ks

2 547 Kč/ks

3 081,87 Kč s DPH

Měřicí transformátor proudu s rozebíratelným jádrem

KBU 23; 100/1A; 1,25VA; tř.3

Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 100/1A
Jmenovitý výkon: 1,25VA
Třída přesnosti: 3

OBJ: 80248

EAN: 4061701199109

Záruka: 24 m.

Není skladem

Prověříme pro Vás

2 547 Kč/ks

3 081,87 Kč s DPH

Měřicí transformátor proudu s rozebíratelným jádrem

KBU 23; 150/5A; 1,5VA; tř.3

Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 150/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 3

OBJ: 80030

EAN: 4061701196955

Záruka: 24 m.

Není skladem

Prověříme pro Vás

2 092 Kč/ks

2 531,32 Kč s DPH

Měřicí transformátor proudu s rozebíratelným jádrem

KBU 23; 200/1A; 2,5VA; tř.3

Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 200/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 3

OBJ: 80231

EAN: 4061701198959

Záruka: 24 m.

Není skladem

Prověříme pro Vás

2 547 Kč/ks

3 081,87 Kč s DPH

Měřicí transformátor proudu s rozebíratelným jádrem

KBU 23; 200/5A; 2,5VA; tř.3

Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 200/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 3

OBJ: 80031

EAN: 4061701196979

Záruka: 24 m.

Není skladem

Prověříme pro Vás

2 092 Kč/ks

2 531,32 Kč s DPH

Měřicí transformátor proudu s rozebíratelným jádrem

KBU 23; 250/1A; 1,5VA; tř.1

Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 250/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1

OBJ: 80244

EAN: 4061701199055

Záruka: 24 m.

Není skladem

Prověříme pro Vás

2 547 Kč/ks

3 081,87 Kč s DPH

Měřicí transformátor proudu s rozebíratelným jádrem

KBU 23; 250/5A; 1,5VA; tř.1

Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 250/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1

OBJ: 80044

EAN: 4061701197051

Záruka: 24 m.

Není skladem

Prověříme pro Vás

2 092 Kč/ks

2 531,32 Kč s DPH

Měřicí transformátor proudu s rozebíratelným jádrem

KBU 23; 300/1A; 3,75VA; tř.1

Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 300/1A
Jmenovitý výkon: 3,75VA
Třída přesnosti: 1

OBJ: 80245

EAN: 4061701199079

Záruka: 24 m.

Není skladem

Prověříme pro Vás

2 547 Kč/ks

3 081,87 Kč s DPH

Měřicí transformátor proudu s rozebíratelným jádrem

KBU 23; 300/5A; 3,75VA; tř.1

Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 300/5A
Jmenovitý výkon: 3,75VA
Třída přesnosti: 1

OBJ: 80045

EAN: 4061701197075

Záruka: 24 m.

Není skladem

Prověříme pro Vás

2 092 Kč/ks

2 531,32 Kč s DPH

Měřicí transformátor proudu s rozebíratelným jádrem

KBU 23; 400/1A; 1VA; tř.0,5

Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 400/1A
Jmenovitý výkon: 1VA
Třída přesnosti: 0,5

OBJ: 80237

EAN: 4061701198973

Záruka: 24 m.

Není skladem

Prověříme pro Vás

Na dotaz

Poptejte cenu

Poptat

Měřicí transformátor proudu s rozebíratelným jádrem

KBU 23; 400/1A; 5VA; tř.1

Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 400/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1

OBJ: 80246

EAN: 4061701199086

Záruka: 24 m.

Není skladem

Prověříme pro Vás

2 547 Kč/ks

3 081,87 Kč s DPH

Měřicí transformátor proudu s rozebíratelným jádrem

KBU 23; 400/5A; 1VA; tř.0,5

Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 400/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 0,5

OBJ: 80037

EAN: 4061701197013

Záruka: 24 m.

Není skladem

Prověříme pro Vás

Na dotaz

Poptejte cenu

Poptat

Měřicí transformátor proudu s rozebíratelným jádrem

KBU 23; 400/5A; 5VA; tř.1

Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 400/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1

OBJ: 80046

EAN: 4061701197105

Záruka: 24 m.

Není skladem

Prověříme pro Vás

2 092 Kč/ks

2 531,32 Kč s DPH

Popis výrobku

Násuvný měřicí transformátor s rozebíratelným jádrem pro primární jmenovité proudy od 100 do 400 A, sekundární proud 1 nebo 5 A, jmenovité výkony 1,5 až 5 VA.
K dodání ve třídách přesnosti 0,5, 1 a 3.

Transformátor KBU 23 najde hlavní využití při dodatečné montáži na kabel nebo pas, kdy není nutné jeho přerušení. Uchycení transformátoru se provádí buď pomocí upevňovacích patek, které jsou součástí dodávky nebo pomocí fixačních šroubů přímo na primární vodič nebo pas.

Měřící transformátory proudu KBU mají sekundární výstup řešen svorkami.

Obecné vlastnosti

Jmen. trvalý tepelný proud I_cth: 1,2 x I_N
Jmen. krátkodobý tepelný proud I_th: 60 x I_N, 1 sec
Nadproudové číslo: FS5
Jmen. dynamický proud I_dyn: 2,5 x I_th
Max. provozní napětí U_m: 0.72 kV
Zkušební izolační napětí: 3 kV, U_eff, 50 Hz, 1 min.
Jmenovitý kmitočet: 50 Hz
Třída izolace: E
Stupeň krytí: IP 20
Rozsah pracovních teplot: -5°C až +50°C
Rozsah skladovacích teplot: -25°C až +70°C

Technické údaje

Parametry

Primární vodič Ø (max)	20 mm
Primární pas	20x30 mm
Šířka	93 mm

Parametry variant k KBU 23 - Měřicí transformátor proudu násuvný s rozebíratelným jádrem

Primární jmenovitý proud	Jmenovitý výkon	Třída přesnosti: 1		Třída přesnosti: 3
Primární jmenovitý proud	Jmenovitý výkon	Sekundární proud: 5 A	Sekundární proud: 1 A	Sekundární proud: 5 A	Sekundární proud: 1 A
100 A	1,25 VA			80048	80248
150 A	1,5 VA			80030	80230
200 A	2,5 VA			80031	80231
250 A	1,5 VA	80044	80244
300 A	3,75 VA	80045	80245
400 A	5 VA	80046	80246

Soubory ke stažení

Katalogový list

Katalogový list KBU 23

(PDF, 175 kB)

Návody

Návod pro měřicí trafa MBS 1/2024

(PDF, 4.4 MB)

Výkresy

EPLAN - STEP soubor KBU 23

(STEP, 13 MB)
