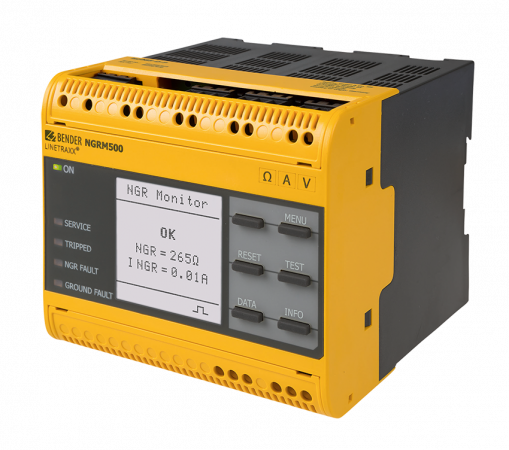

NGRM500/550 Monitor uzlového odporníku
Monitor uzlového odporníku pro distribuční soustavy s odporovým uzemněním uzlu.
Přístroje NGRM500 a 550 zajišťují trvalé sledování ohmické hodnoty uzlového odporníku RNGR, a to jak pasivním, tak aktivním měřením. Vhodné pro sítě typu HRG (High Resistance Grounded, sítě s vysokou hodnotou uzlového odporu), tak pro soustavy typy LRG (Low Resistance Grounded, sítě s nízkou hodnotou uzlového odporu). Možnost měření proudu INGR procházejícího odporníkem.
Varianty k produktu NGRM500/550 Monitor uzlového odporníku (2)
ULL = 600 V...25000 V
Us = AC/DC, 48...240 V
ethernet, webserver
ULL = 600 V...25000 V
Us = AC/DC, 48...240 V
ethernet, webserver
Volitelné příslušenství k NGRM500/550 Monitor uzlového odporníku
U(LL) do 690 V, U(NGR) do 400 V
U(LL) do 1000 V, U(NGR) do 600 V
U(LL) do 4300 V, U(NGR) do 2500 V
U(LL) do 14400 V, U(NGR) do 8400 V
U(LL) do 25 kV, U(NGRM) do 14,5 kV
Průměr 35 mm
Us = 24 V DC
Průměr 60 mm
Us = 24 V DC
Popis výrobku
• Určení hodnoty uzlového odporníku RNGR pomocí pasivní nebo aktivní měřicí metody
• Trvalé monitorování uzlového odporníku RNGR, a to i v případě, kdy monitorovaná síť není pod napětím
• Alarm nebo vybavení jističe v případě zemního spojení
• Monitorování napětí UNGR na odporníku
• Monitorování proudu INGR procházejícího odporníkem
• Vestavěné rozhraní ethernet a webový server
• Vícejazyčné menu (němčina, angličtina (GB/US), španělština, francouzština)
• Tlačítko TEST (interní/externí, s nebo bez vybavení jističe)
• FFT analýza měřených signálů
• Generátor pulzů pro manuální lokalizaci zemního spojení
• Relé pro signalizaci zemního spojení nebo závady odporníku
• Relé pro odstavení instalace (vybavení jističe) po uplynutí nastavitelného času
• Přístroj lze kombinovat s monitory poruchových proudů RCMS… pro lokalizaci vývodu s poruchou
• Grafický displej
• Široký rozsah napájecího napětí (24 až 240 V AC/DC)
• Rozsah instalace až do 2000 m n.m.
• Paměť chyb/historie
• Analogový výstup pro měřené hodnoty (0…10 V, 4…20 mA, konfigurovatelný)
• Možnost ochrany heslem proti změnám nastavených parametrů
• Vybavení jističe v závislosti na hodnotě RMS, základního signálu nebo harmonických
• Detekce AC i DC zemního spojení (v závislosti na typu použitého měřicího transformátoru)
Rozšířené informace
Přístroje NGRM500 a 550 zajišťují trvalé sledování ohmické hodnoty uzlového odporníku RNGR, a to jak pasivním, tak aktivním měřením. Díky aktivní měřicí metodě lze monitorovat stav uzlového odporníku i v případě, kdy předmětná distribuční síť není pod napětím. Dále přístroje NGRM500/550 monitorují napětí UNGR na odporníku a pomocí externího měřicího transformátoru řady CTUB103-CTBC.. rovněž proud INGR procházející odporníkem.
Pro připojení přístrojů řady NGRM500 k uzlovému odporníku slouží vazebné členy řady CD, které jsou dostupné v celkem 5-ti provedeních v závislosti na jmenovitém napětí na uzlovém odporníku UNGR:
Typ vazebného členu |
Jmenovité napětí sítě |
|
AC [V] |
DC [V] |
|
CD1000 |
690 |
400 |
CD1000-2 |
1 000 |
600 |
CD5000 |
4 300 |
2 500 |
CD14400 |
8 400 |
8 400 |
ULL až do hodnoty 14 400 |
||
CD25000 |
14 500 |
14 500 |
ULL až do hodnoty 25 000 |
Pro případ měření v distribuční síti bez napětí obsahují monitory uzlového odporníku generátor pulzů, který v takovém případě slouží pro stanovení hodnoty odporu RNGR. Generátor lze rovněž použít pro manuální lokalizaci zemního spojení. Z hlediska komunikace jsou přístroje vybaveny rozhraními BMS, ethernet a vestavěným webserverem. Vyčítání naměřených hodnot do externího dohledového systému je tak velmi snadné. Samozřejmostí jsou 3 samostatná výstupní relé sloužící pro signalizaci zemního spojení, poruchy přístroje a pro přímé ovládání výkonového prvku pro odpojení monitorované soustavy.
