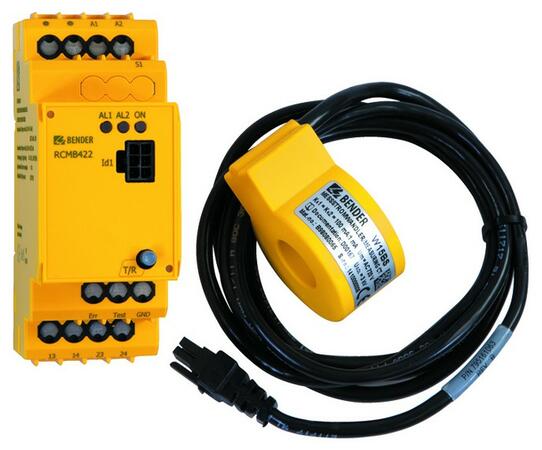

RCMB42x - Monitor reziduálních proudů nabíjecích stanic
Citlivý monitor střídavých a stejnosměrných reziduálních proudů ve střídavých sítích nabíjecích stanic elektromobilů
Upozornění: výroba bude ukončena k 30.5.2024.
Citlivý monitor reziduálních AC/DC proudů pro monitorování reziduálních proudů ve střídavých sítích nabíjecích stanic elektromobilů, ve kterých se mohou objevit stálé stejnosměrné i střídavé reziduální proudy s větší než nulovou hodnotou.
Varianty k produktu RCMB42x - Monitor reziduálních proudů nabíjecích stanic (4)
Us: AC 110...240 V - 50/60 Hz, DC 150 ... 220 V
včetně 2ks externích transformátorů W15BS - B98080065
2 měřicí kanály
Us: DC 18 ... 36 V
včetně 2ks externích transformátorů W15BS - B98080065
2 měřicí kanály
Us: AC 110...240 V - 50/60 Hz, DC 150 ... 220 V
včetně externího transformátoru W15BS - B98080065
1 měřicí kanál
Us: DC 18 ... 36 V
včetně externího transformátoru W15BS - B98080065
1 měřicí kanál
Popis výrobku
- Citlivý monitor reziduálních AC/DC proudů - modul Type B v souladu s IEC 60364-7-722 (VDE 0100-722)
- Hodnota odezvy: AC/DC 30 mA (r.m.s. měření)
- Hodnota odezvy: DC 6 mA
- Rozsah kmitočtu reziduálního proudu 0...2000 Hz
- Rozsah kmitočtu proudu zátěží 45...65 Hz
- Sledování připojení k měřicímu proudovému transformátoru
- Stínění trasnformátoru reziduálních proudů pro potlačení vnějšího rušení
- Připojení prostřednictvím pružinových svorek
- Provedení s jedním (RCMB422) nebo dvěma (RCMB420) kanály pro měření reziduálních proudů
Rozšířené informace
Citlivý monitor reziduálních AC/DC proudů RCMB42…EC pro monitorování reziduálních proudů ve střídavých sítích nabíjecích stanic elektromobilů, ve kterých se mohou objevit stálé stejnosměrné i střídavé reziduální proudy s větší než nulovou hodnotou.
Funkce
Monitorování reziduálních proudů probíhá s externě připojeným měřicím proudovým transformátorem. Hodnota r.m.s. je získána součtem stejnosměrných a střídavých složek v reziduálních proudech s kmitočtem pod rozhodovací hodnotou.
Pokud jsou překročeny hodnoty IΔn = DC ≥ 6 mA a/nebo IΔn = AC/DC ≥ 30 mA, indikuje tento stav alarmové relé. Oba indikátory jsou řízeny jedním relé.
Zkušební signál vytváří mikrokontrolér po stisknutí tlačítka "Test" na předním panelu přístroje. Jedná se o střídavý signál superponovaný na stejnosměrnou složku. Je navržen tak, aby překročil hodnoty odezvy a spustil tak obě alarmová relé, čímž prověří jejich správnou funkci.
Před začátkem nabíjení musí monitor provést zkušební test a měření offsetu, aby byly vyloučeny dlouhodobé posuvy během měření reziduálního proudu. Během tohoto testu je zkontrolována bezpečnost celého procesu monitorování. Před spuštěním zkušebního testu je nutné deaktivovat nabíjení.
Rozměry pouzdra XM420
Technické údaje
Parametry
Výstupní relé | 2 |
---|---|
Distribuční síť TN/TT | Ano |
Distribuční síť IT | Ne |
Charakteristika reziduálního proudu AC, A | Ano |
Charakteristika reziduálního proudu AC, A, B | Ano |
Kmitočtový rozsah | 0 Hz … 2 kHz |
Počet měřících kanálů | 1 (RCMB422EC), 2 (RCMB420EC) |
Pracovní režim výstupních relé | N/C |
Montáž na DIN lištu | ANO |
Montáž pomocí šroubů | ANO |
Rozsah pracovních teplot | 39 °C |
Poznámka | Prahové hodnoty lΔn1: DC 6mA, Prahové hodnoty lΔn2: RMS 30mA, Zpoždění uvolnění toff: 2s (po restartu) |
Izolace dle IEC 60664-1 / IEC 60664-3 | |
Jmenovité izolační napětí | AC 250 V |
---|---|
Kategorie přepětí/Stupeň znečištění | III/3 |
Jmenovité pulsní napětí | 4 kV |
Izolace dle IEC 60664-1 / IEC 60664-3 | |
Ochranné oddělení | mezi (A1, A2) - (Id1, Id2, Err, Test, GND) - (13, 14, 23, 24) |
---|---|
Základní izolace | mezi (13, 14) - (23, 24) |
Oblast použití | ≤ 2000 m n.m. |
Parametry napájení | |
Jmenovité napájecí napětí US |
AC 110...240 V, 50/60 Hz |
---|---|
Rozsah napájecího napětí |
AC 0,85...1,1 x Us |
Vlastní spotřeb | < 5 VA |
Měřicí rozsah reziduálního proudu | |
Rozsah kmitočtu | 0...2000 Hz |
---|---|
Měřicí rozsah | ± 300 mA |
Hodnoty reakce | |
Reziduální proud IΔn1 | 6 mA |
---|---|
Tolerance reakce IΔn1 | 0...-50% |
Reziduální proud IΔn2 | 30 mA |
Tolerance reakce IΔn2 | |
pro f ≤ 1 kHz | 0...-20 % |
pro f > 1 kHz | -20...+100 % |
Hodnoty restartovací sekvence | |
AC/DC 30 mA (rms) pro f ≤ 1 kHz | < 12 mA |
AC/DC 30 mA (rms) pro f > 1 kHz | < 22 mA |
Doba reakce tae pro | |
1 x IΔn | < 180 ms |
2 x IΔn | < 70 ms |
5 x IΔn | < 20 ms |
Vstupy a obsluha | |
Tlačítko "Test" | na přední straně |
---|---|
Test | interní/externí |
Délka kabelu Test/Err, GND | 0...10 m |
Připojení transformátoru | externě |
LED zařízení v provozu | zelená |
LED alarm kanál 1 | žlutá |
LED alarm kanál 2 | žlutá |
Spínací prvky | |
Alarmové relé K1, K2 | IΔn DC > 6 mA IΔn AC/DC ≥ 30 mA (rms) |
---|---|
Spínací prvky | 2 x 1 N/O kontakty |
Pracovní režim | N/C režim |
Elektrická životnost | 10 000 cyklů sepnutí |
Minimální pracovní proud | 1 mA při AC/DC ≥ 10 V |
Spínací parametry podle IEC 60947-5-1 | |
Kategorie užití | AC-14/DC-13 |
Jmenovité spínací napětí | 250 V |
Jmenovitý spínací proud | 5 A |
Mechanické vlastnosti, klimatické podmínky, EMC | |
EMC | IEC 61543 |
---|---|
Teplota okolí při provozu | -25...+75 °C |
Klimatická třída podle IEC 60721 | |
Statické použití (IEC 60721-3-3) | 3K5 |
Přeprava (IEC 60721-3-2) | 2K5 |
Dlouhodobé skladování (IEC 60721-3-1) | 1K4 |
Klasifikace mechanické odolnosti podle IEC 60721: | |
Statické použití (IEC 60721-3-3) | 3M4 (s výjimkou kondenzace a námrazy) |
Přeprava (IEC 60721-3-2) | 2M2 |
Skladování (IEC 60721-3-1) | 1M3 |
Připojení | |
Typ připojení | pružinové svorky |
---|---|
Jednoduchý vodič | 0.2…2.5 mm² (AWG 24...14) |
Splétané lanko bez dutinky | 0.2…2.5 mm² (AWG 24...14) |
Splétané lanko s dutinkou | 0.2…1.5 mm² (AWG 24...16) |
Délka odizolování vodiče | 10 mm |
Síla pro otevření | 50 N |
Tlačítko "Test", průměr | 2,1 mm |
Všeobecná data | |
Pracovní režim | trvalý provoz |
---|---|
Stupeň krytí | IP 30 |
Stupeň krytí svorek | IP 20 |
Montáž na DIN lištu | IEC 60715 |
Montáž pomocí šroubů | 2 × M4 držákem pro upevnění šrouby |
Měřicí proudové transformátory | |
Vnitřní průměr transformátoru proudu | 15 mm |
---|---|
Délka kabelu | 1,5 m |
Montáž | pomocí kabelových svorek |
Typ připojení | konektor |
Připojení k monitoru proudů | šestipólový konektor |
Maximální proudová zátěž | 3 x 32 A (4 x 6 mm2) |
