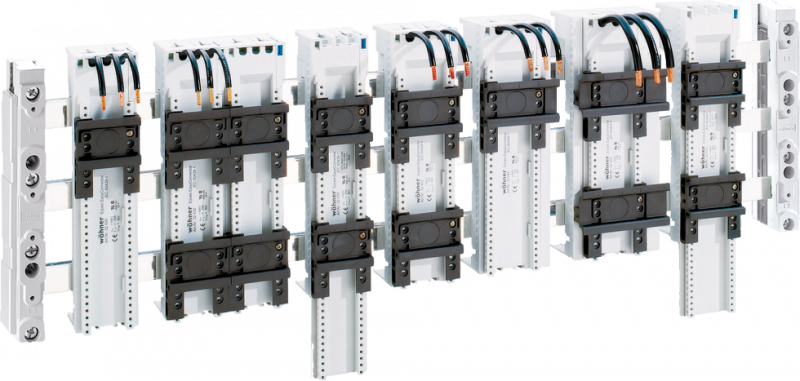

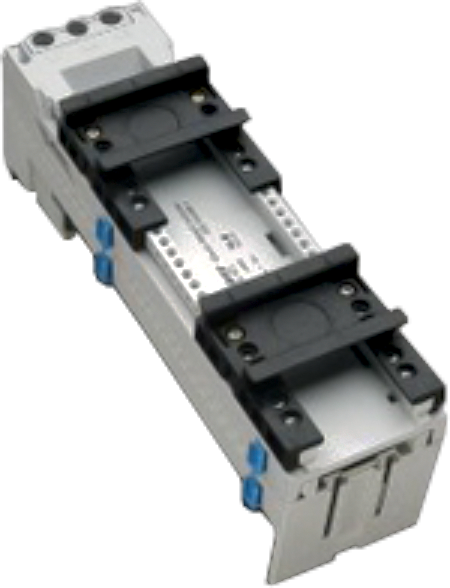

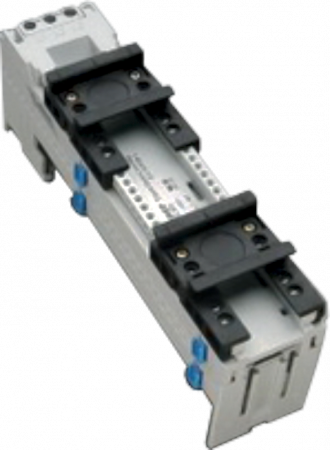

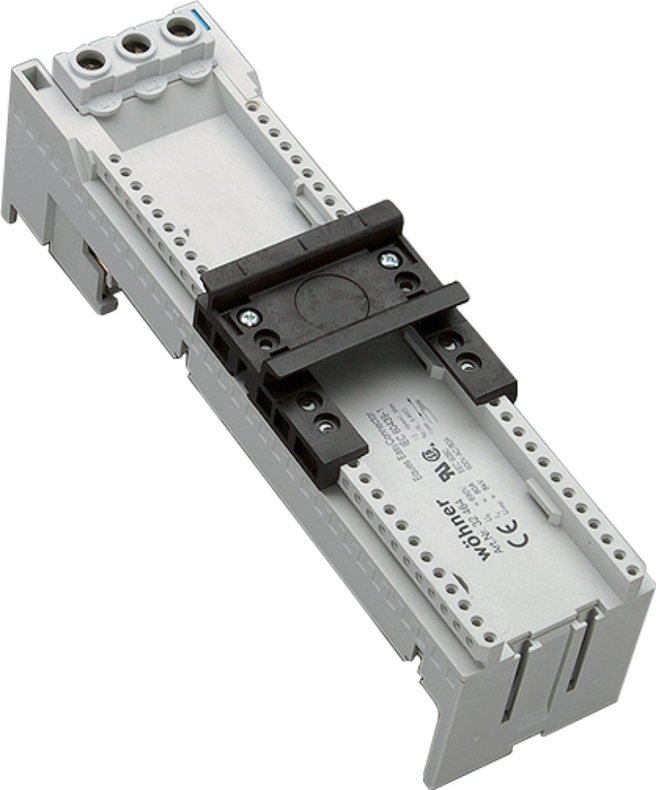

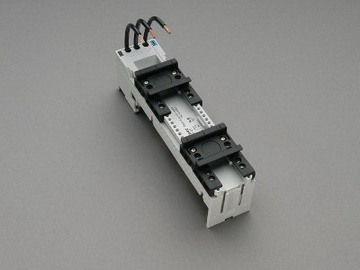

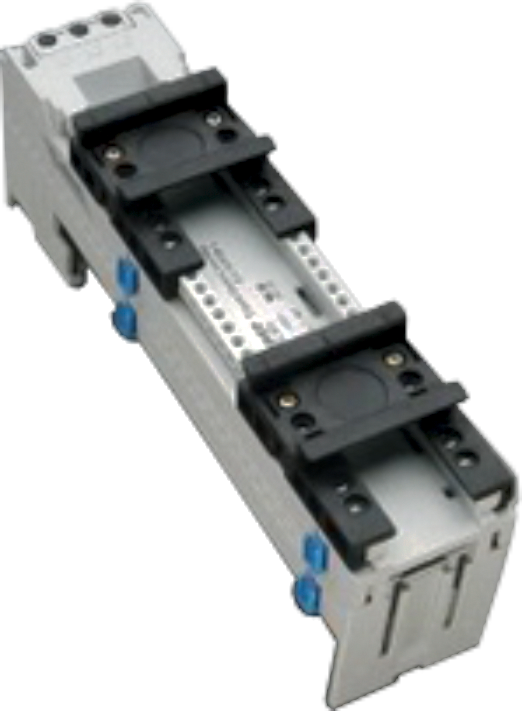

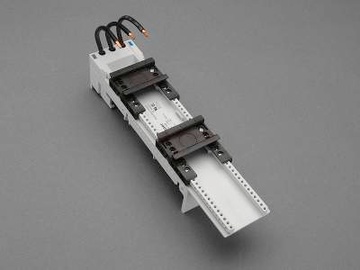

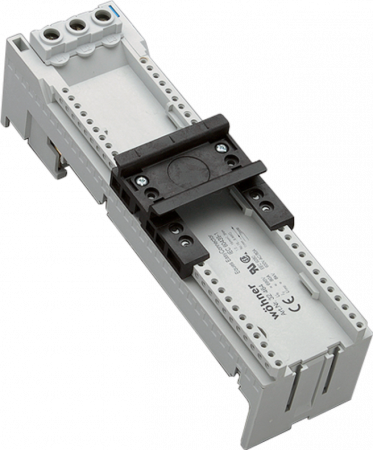

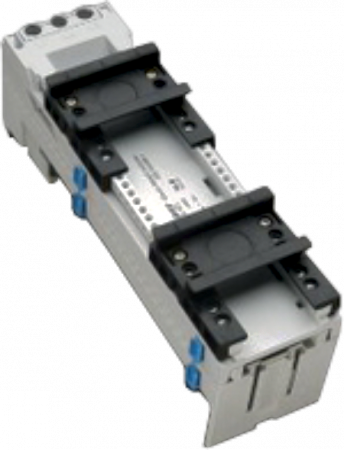

Adaptéry univerzální, s lištou DIN
Adaptéry v sobě kombinují bezpečnost a mnoho inovovaných detailů. Jsou přizpůsobeny na různé rozměry přípojnic a nabízí nové možnosti aplikace s vynikající ochranou proti dotyku živých částí. Adaptéry s lištou DIN jsou určené pro připojení modulárního přístroje např. jističe na přípojnicový systém.
Dostupnost: Skladem v GHV
Vybrat variantu (31)
Dotaz na produktPorovnat
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA a přípojnicových systémů WÖHNER.
Varianty k produktu Adaptéry univerzální, s lištou DIN (31)
Adaptér 60Classic

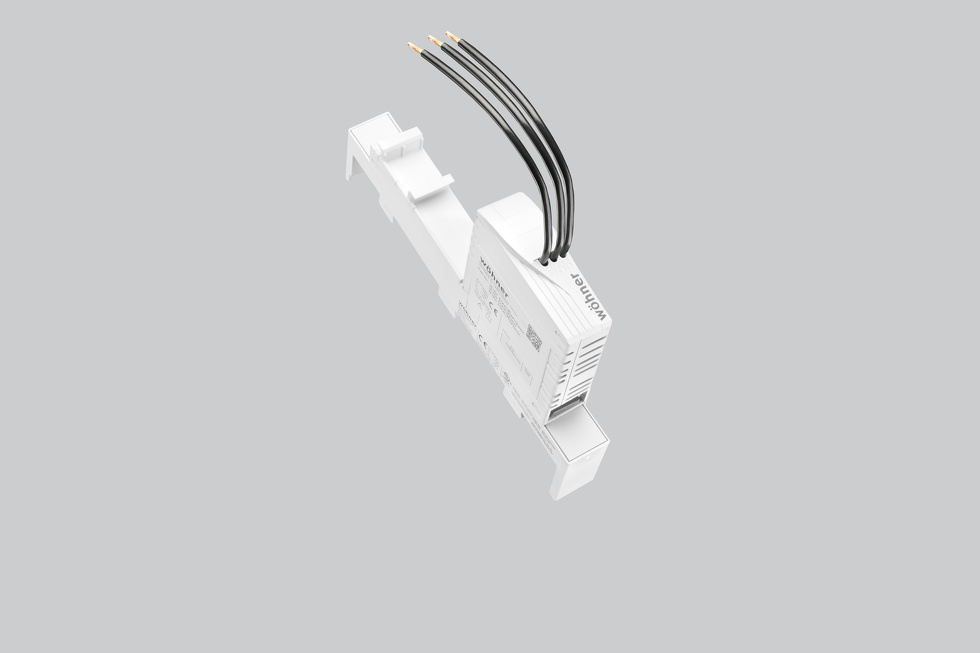

Adaptér EQUES 16A,22,5x200, 1DINAdaptér 16A (IEC)/12,5A (UL); s pojistkovým nosičem 10x38/Class CC; 1 pevná montážní lišta; vodiče AWG 14 (2,5mm2); rozměry: 22,5 x 200 x 122 mm; tep. odolnost 125°C; samozhášivost dle UL94;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 36003.000
EAN: 4021267360030
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Adaptér 60Classic

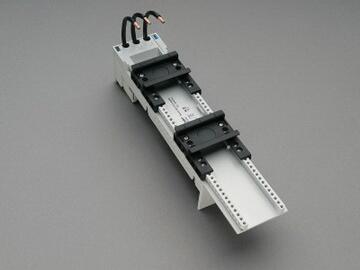

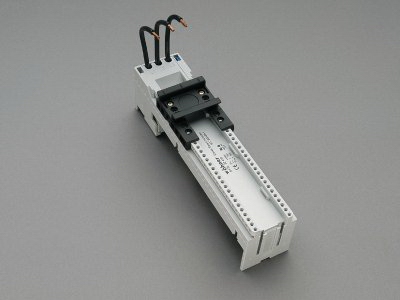

Adaptér EQUES 25A,45x200, 1DINAdaptér 25A (IEC, UL), 3-pólový; 1 nastavitelná montážní lišta; vodiče AWG 12 (4mm2); rozměry: 45 x 200 x 63 mm; tep. odolnost 125°C; samozhášivost dle UL94;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
Adaptér 60Classic
Adaptér EQUES 25A,45x200, 2DINAdaptér 25A (IEC, UL), 3-pólový; 2 nastavitelné montážní lišty; vodiče AWG 12 (4mm2); rozměry: 45 x 200 x 63 mm; tep. odolnost 125°C; samozhášivost dle UL94;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
Adaptér 60Classic

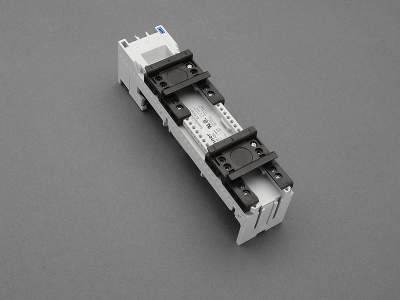

Adaptér EQUES 25A,45x200, 2DINAdaptér 25A (IEC, UL), 3-pólový; 2 nastavitelné montážní lišty; bez elektrického připojení, se šroubovými svorkami 6mm2 (zezadu); rozměry: 45 x 200 x 63 mm; tep. odolnost 125°C; samozhášivost dle UL94;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
Adaptér 60Classic

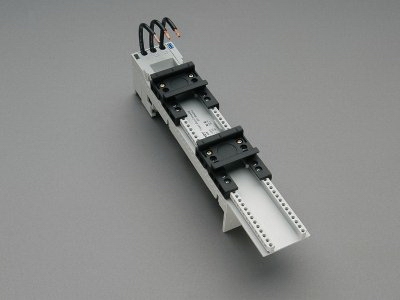

Adaptér EQUES 25A,45x260, 2DINAdaptér 25A (IEC, UL), 3-pólový; 2 nastavitelné montážní lišty; vodiče AWG 12 (4mm2); rozměry: 45 x 260 x 63 mm; tep. odolnost 125°C; samozhášivost dle UL94;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
Adaptér 60Classic

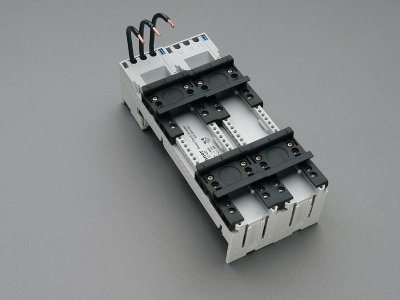

Adaptér EQUES 25A,90x200, 2DINAdaptér 25A (IEC, UL), 3-pólový, dvojitý; 2 nastavitelné montážní lišty; vodiče AWG 12 (4mm2); rozměry: 90 x 200 x 63 mm; tep. odolnost 125°C; samozhášivost dle UL94;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
Adaptér 60Classic

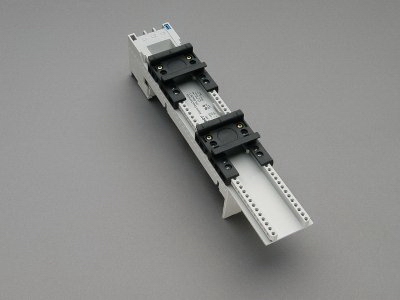

Adaptér EQUES 25A,45x260, 2DINAdaptér 25A (IEC, UL), 3-pólový; 2 nastavitelné montážní lišty; bez elektrického připojení, se šroubovými svorkami 6mm2 (zezadu); rozměry: 45 x 260 x 63 mm; tep. odolnost 125°C; samozhášivost dle UL94;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 32439.000
EAN: 4021267324391
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Adaptér 60Classic
Adaptér EQUES 32A,45x200, 1DINAdaptér 32A (IEC)/25A (UL), 3-pólový; 1 nastavitelná montážní lišta; vodiče AWG 10 (6mm2); rozměry: 45 x 200 x 63 mm; tep. odolnost 125°C; samozhášivost dle UL94;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
Adaptér 60Classic

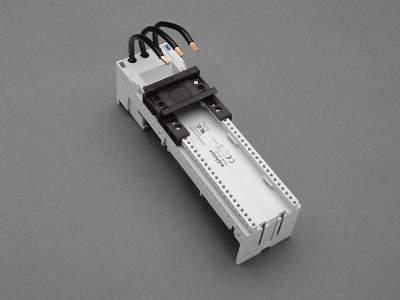

Adaptér EQUES 32A,54x200, 1DINAdaptér 32A (IEC)/30A (UL), 3-pólový; 1 nastavitelná montážní lišta; vodiče AWG 10 (6mm2); rozměry: 54 x 200 x 63 mm; tep. odolnost 125°C; samozhášivost dle UL94;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
Adaptér 60Classic
Adaptér EQUES 32A,54x200, 2DINAdaptér 32A (IEC)/30A (UL), 3-pólový; 2 nastavitelné montážní lišty; vodiče AWG 10 (6mm2); rozměry: 54 x 200 x 63 mm; tep. odolnost 125°C; samozhášivost dle UL94;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
Adaptér 60Classic
Adaptér EQUES 32A,63x200, 1DINAdaptér 32A (IEC)/30A (UL), 3-pólový; 1 nastavitelná montážní lišta; vodiče AWG 10 (6mm2); rozměry: 63 x 200 x 63 mm; tep. odolnost 125°C; samozhášivost dle UL94;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
Adaptér 60Classic
Adaptér EQUES 32A,72x200, 1DINAdaptér 32A (IEC)/30A (UL), 3-pólový; 1 nastavitelná montážní lišta; vodiče AWG 10 (6mm2); rozměry: 72 x 200 x 63 mm; tep. odolnost 125°C; samozhášivost dle UL94;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
Adaptér 60Classic
Adaptér EQUES 32A,81x200, 2DINAdaptér 32A (IEC)/30A (UL), 3-pólový; 2 nastavitelné montážní lišty; vodiče AWG 10 (6mm2); rozměry: 81 x 200 x 63 mm; tep. odolnost 125°C; samozhášivost dle UL94;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
Adaptér 60Classic
Adaptér EQUES 32A,54x260, 2DINAdaptér 32A (IEC)/30A (UL), 3-pólový; 2 nastavitelné montážní lišty; vodiče AWG 10 (6mm2); rozměry: 54 x 260 x 63 mm; tep. odolnost 125°C; samozhášivost dle UL94;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
Volitelné příslušenství k Adaptéry univerzální, s lištou DIN
Příslušenství 60Classic

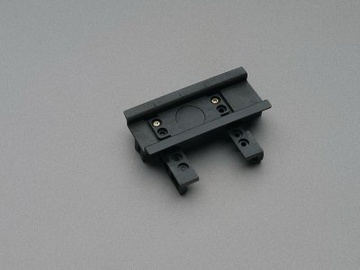

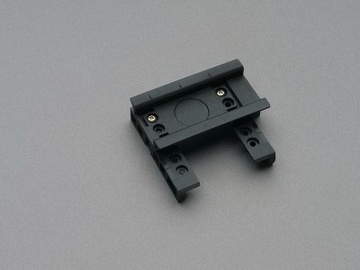

DIN lišta pro Adaptér, 54mmPro EEC a EMC; pro 60 mm systém; rozměry: 54 x 19 x 57 mm;
Příslušenství 60Classic

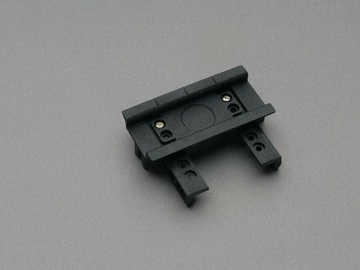

DIN lišta pro Adaptér, 45mmPro EEC a EMC; pro 60 mm systém; rozměry: 45 x 19 x 57 mm;
Příslušenství 60Classic
DIN lišta pro Adaptér, 63mmPro EEC a EMC; pro 60 mm systém; rozměry: 63 x 19 x 57 mm;
Příslušenství 60Classic
DIN lišta pro Adaptér, 72mmPro EEC a EMC; pro 60 mm systém; rozměry: 72 x 19 x 57 mm;
Příslušenství 60Classic
DIN lišta pro Adaptér, 81mmPro EEC a EMC; pro 60 mm systém; rozměry: 81 x 19 x 57 mm;
Příslušenství 60Classic
Boční modul k adaptéru, 9x200Boční montáž modulu EEC - kompakt; montovatelné na obou stranách;
Příslušenství 60Classic
Boční modul k adaptéru, 9x200Boční montáž modulu EMC; montovatelné na obou stranách;
Příslušenství 60Classic

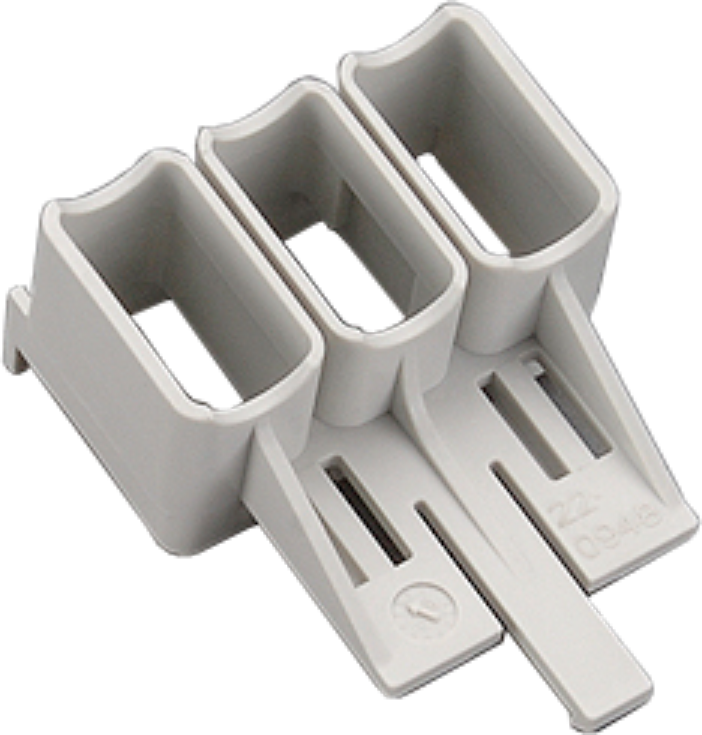

Kryt vývodů adaptéruKrytka konektoru pro UL; pro EEC 80A; pro 60 mm systém; pro adaptéry 32466.000, 32467.000 a 32472.000; rozměry: 54 x 15 x 23 mm;
OBJ: 32974.000
EAN: 4021267329747
Záruka: 24 m.
Skladem v GHV
skladem 3 ks
172 Kč/ks
208,12 Kč s DPH
+-
Popis výrobku
Univerzální adaptéry
Typy adaptérů:
- Adaptéry 25 A
- Adaptéry 32 A
- Adaptéry 63 A
- Adaptéry 80 A
- Adaptéry bez vývodů
Technické parametry:
- 3-pólový, 690 V AC
- Pro sběrnice s ostrými a zaoblenými hranami (DIN 1759 / DIN 46433)
- Nosná lišta z umělé hmoty (DIN EN 50 022), nasaditelný v 1,25 mm rastru
- Univerzální pro všechny typy profilových přípojnic
Rozšířené informace
Adaptéry jsou vhodné pro všechny typy měděných profilových přípojnic (H, HH, TCC-profil)
Adaptéry 25 A
| Objednací číslo | Počet DIN lišt na adaptéru | Šířka [mm] | Výška [mm] | Poznámka |
|---|---|---|---|---|
| 32430.000 | 1 | 45 | 200 | S vývody AWG12 = 4 mm2 |

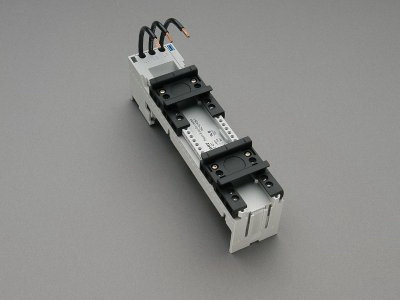

| 32431.000 | 2 | 45 | 200 | |
| 32432.000 | 2 | 90 | 200 | |
| 32433.000 | 2 | 45 | 260 | |
| 32436.000 | 2 | 45 | 200 | S připojovacími svorkami 4 mm2 bez vývodů |
| 32439.000 | 2 | 45 | 260 |
Adaptéry 32 A
| Objednací číslo | Počet DIN lišt na adaptéru | Šířka [mm] | Výška [mm] | Poznámka |
|---|---|---|---|---|
| 32655.000 | 1 | 45 | 200 | S vývody AWG10 = 6 mm2 |
| 32441.000 | 1 | 54 | 200 | |

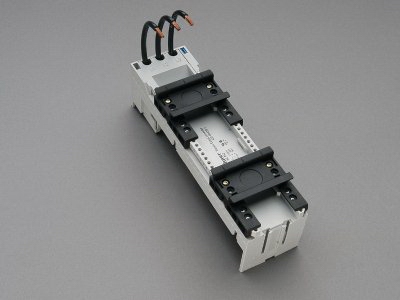

| 32442.000 | 2 | 54 | 200 | |
| 32443.000 | 1 | 63 | 200 | |

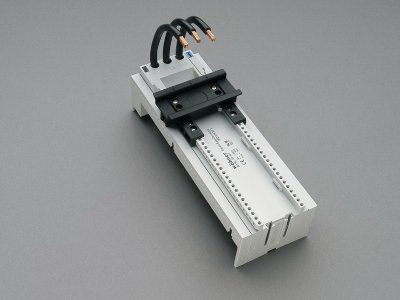

| 32444.000 | 1 | 72 | 200 | |
| 32446.000 | 2 | 81 | 200 | |
| 32449.000 | 2 | 54 | 260 |
Adaptéry 63 A
| Objednací číslo | Počet DIN lišt na adaptéru | Šířka [mm] | Výška [mm] | Poznámka |
|---|---|---|---|---|

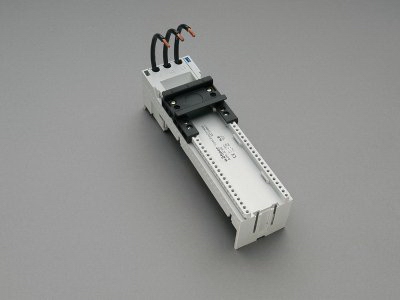

| 32454.000 | 1 | 54 | 200 | S vývody AWG8 = 10 mm2 |
| 32455.000 | 2 | 54 | 200 | |

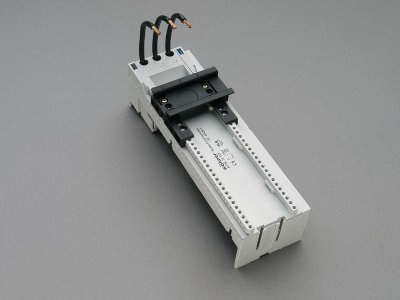

| 32456.000 | 1 | 63 | 200 | |
| 32457.000 | 1 | 72 | 200 | |

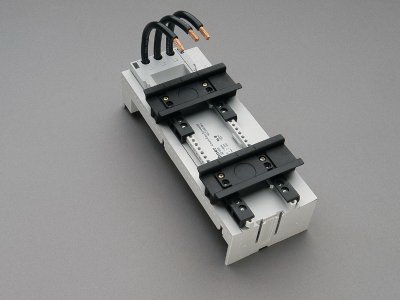

| 32459.000 | 2 | 81 | 200 | |
| 32461.000 | 2 | 54 | 260 |
Adaptéry 80 A
| Objednací číslo | Počet DIN lišt na adaptéru | Šířka [mm] | Výška [mm] | Poznámka |
|---|---|---|---|---|

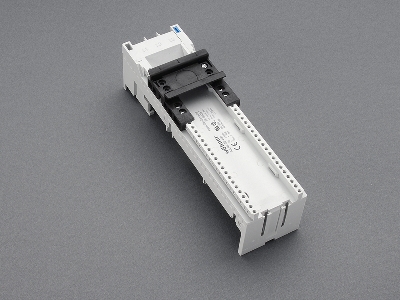

| 32466.000 | 1 | 54 | 200 | S připojovacími svorkami 16 mm2 bez vývodů |

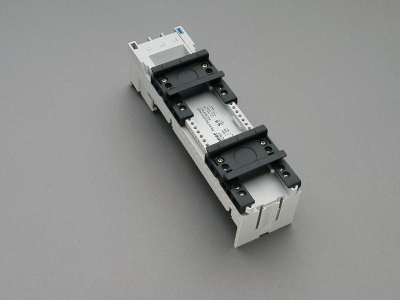

| 32467.000 | 2 | 54 | 200 | |
| 32472.000 | 2 | 54 | 260 |
Adaptéry bez vývodů
| Objednací číslo | Počet DIN lišt na adaptéru | Šířka [mm] | Výška [mm] | Poznámka |
|---|---|---|---|---|

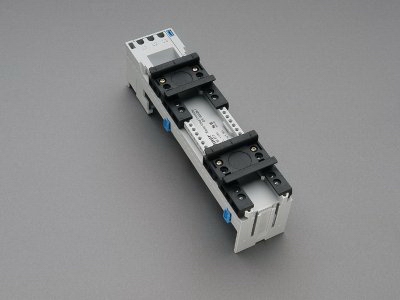

| 32477.000 | 2 | 45 | 200 | Bez elektrických kontaktů |

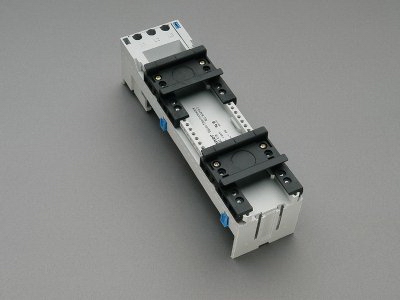

| 32478.000 | 2 | 54 | 200 | |

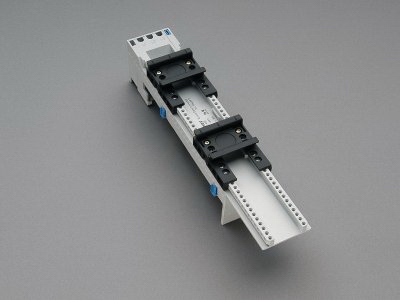

| 32484.000 | 2 | 45 | 260 | |

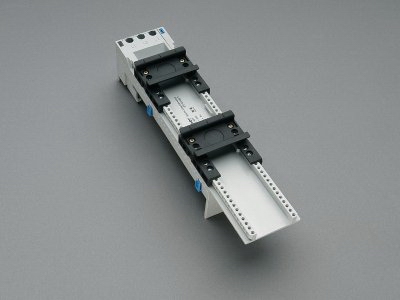

| 32485.000 | 2 | 54 | 260 |
Příslušenství
Boční modulY, nasaditelné z obou stran
| Objednací číslo | Šířka [mm] | Délka [mm] | Poznámka |
|---|---|---|---|

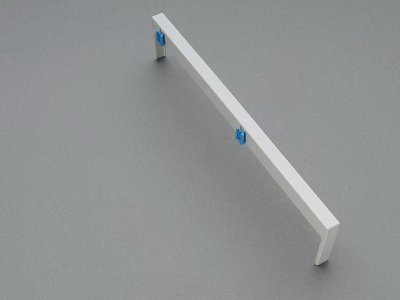

| 32963.000 | 9 | 200 | Pro Eques EasyConnector |

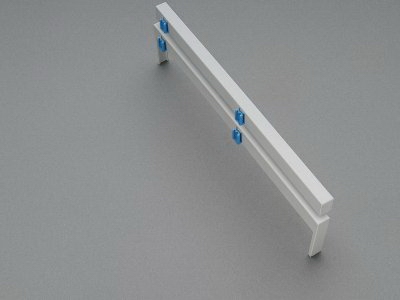

| 32964.000 | 9 | 200 | Pro Eques MotorController |
Nosné lišty
| Objednací číslo | Šířka [mm] | Poznámka |
|---|---|---|
| 32947.000 | 45 | Plastová nosná lišta |
| 32948.000 | 54 | |
| 32949.000 | 63 | |
| 32950.000 | 72 | |
| 32951.000 | 81 |
