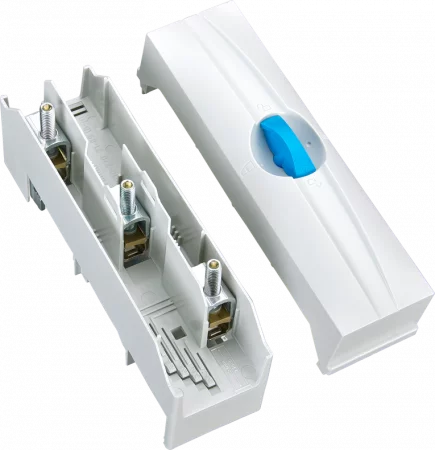

3-pólové svorkové bloky

3-pólové svorkové panely pro připojení vodiče 1,5 - 300 mm2 nebo lamelové přípojnice velikosti až 32x10 mm.

Cena od 387 Kč
od 468,27 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (9)
ChatDotaz na produkt
PorovnáníPorovnat
Radek Odložilík
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.

Varianty k produktu 3-pólové svorkové bloky (9)

Filtrace
Skladem
01563
60Classic

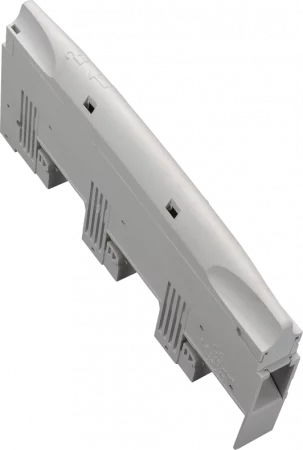

Připojovací panel, 1,5-16mm2, 3-pól
Připoj: 3P; 1,5-16mm2; s pružinovými svorkami; rozměry: 20 x 200 mm;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 01563.000
EAN: 4021267015633
Záruka: 24 m.
Skladem v GHV
skladem 2 ks
387 Kč/ks
468,27 Kč s DPH
Porovnání
+-
Košík
01240
60Classic

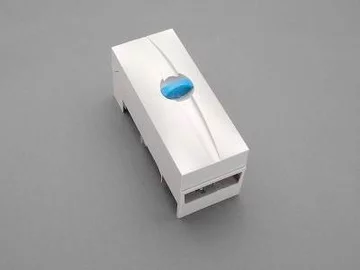

Připojovací panel, 6-50mm2, 3-pól
Připoj: 3P; vodiče: 6-50/70mm2 (Cu); lam. Cu. 7 - 9 x 4 - 10; rozměry: 54 x 200 mm;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 01240.000
EAN: 4021267012403
Záruka: 24 m.
Skladem v GHV
skladem 9 ks
546 Kč/ks
660,66 Kč s DPH
Porovnání
+-
Košík
01243
60Classic

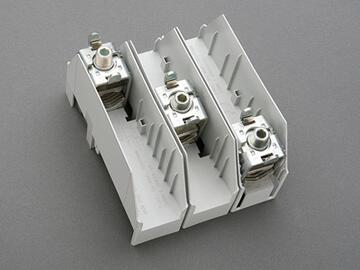

Připojovací panel, 35-120mm2, 3-pól
Připoj: 3P; vodiče 35-120mm2; lam. Cu. 9 - 15.5 x 2,4 - 10; rozměry: 81 x 200 mm;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm;
OBJ: 01243.000
EAN: 4021267012434
Záruka: 24 m.
Skladem v GHV
skladem 7 ks
821 Kč/ks
993,41 Kč s DPH
Porovnání
+-
Košík
01199
60Classic

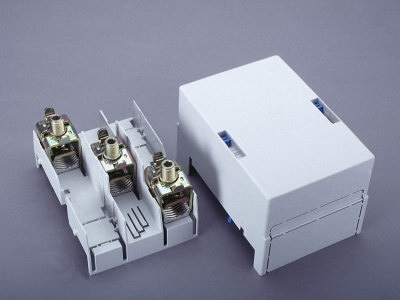

Připojovací panel, 95-185mm2, 3-pól
Připoj: 3P; 95-185mm2 (Cu a Al); rozměry: 135 x 200 mm;
Pro přípojnice: 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 01199.000
EAN: 4021267011994
Záruka: 24 m.
Skladem v GHV
skladem 2 ks
1 335 Kč/ks
1 615,35 Kč s DPH
Porovnání
+-
Košík
01754
60Classic

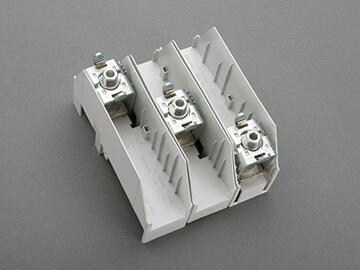

Připojovací panel, 95-300mm2, 3-pól
Připoj: 3P; 95-300mm2; rozměry: 135 x 200 mm;
Pro přípojnice: 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 01754.000
EAN: 4021267017545
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 756 Kč/ks
2 124,76 Kč s DPH
Porovnání
+-
Košík
01753
60Classic

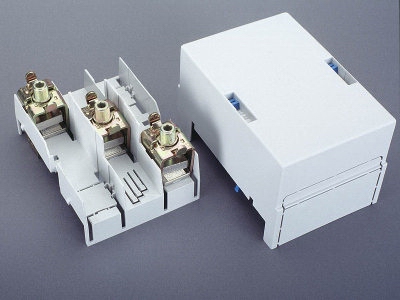

Připojovací panel, 32x20mm, 3-pól
Připoj: 3P; pro lamelové přípojnice 3x20x1-10x32x1mm; rozměry: 135 x 200 mm;
Pro přípojnice: 20, 25, 30 x 5, 10 mm;
OBJ: 01753.000
EAN: 4021267017538
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 654 Kč/ks
2 001,34 Kč s DPH
Porovnání
+-
Košík
01537
60Classic

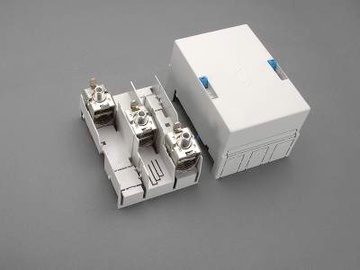

Připojovací panel, 95-300mm2, 3-pól, dělený
Připoj: 3P; 95-300mm2 (Cu), 120-240/300mm2 (Al); bez krytu; rozměry: 153 x 184 mm;
Pro přípojnice: 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 01537.000
EAN: 4021267015374
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 690 Kč/ks
2 044,90 Kč s DPH
Porovnání
+-
Košík
01538
60Classic
Připojovací panel, 3x20-10x32mm, 3-pól, dělený
Připoj: 3P; pro lamelové přípojnice 3x20x1-10x32x1mm; bez krytu; rozměry: 153 x 184 mm;
Pro přípojnice: 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 01538.000
EAN: 4021267015381
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
1 625 Kč/ks
1 966,25 Kč s DPH
Porovnání
+-
Košík
Připojovací panel,  6-50mm2, 3-pól 60Classic
60Classic

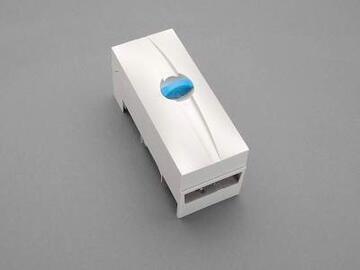

Připojovací panel, 6-50mm2, 3-pól
Připoj: 3P; 6-50/70mm2 (Cu); rozměry: 54 x 200 mm; kryt lze odstranit pouze nástrojem;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 01569.000
EAN: 4021267015695
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

Popis výrobku

3-pólové svorkové panely / moduly

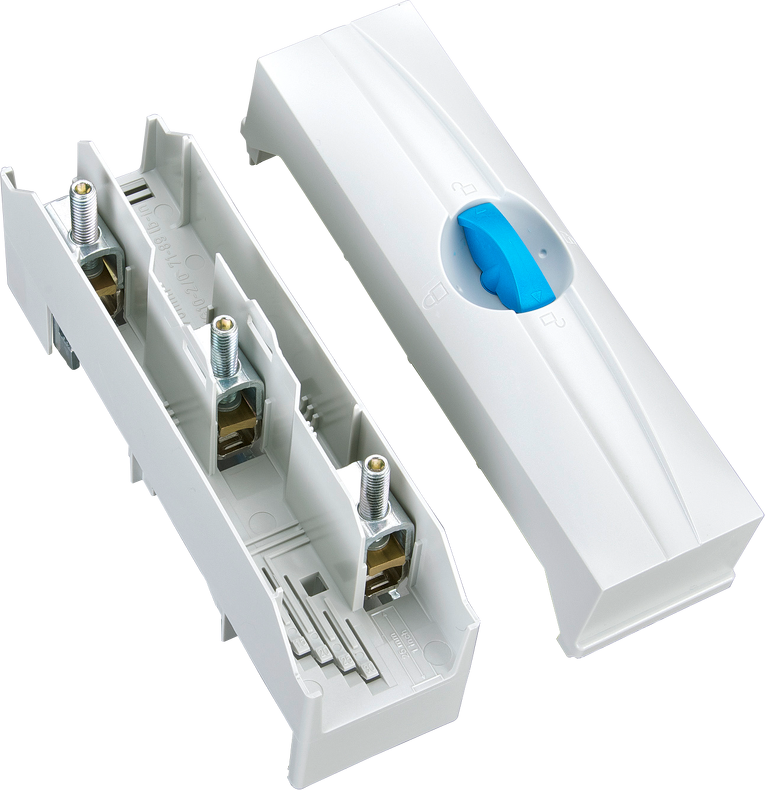

  • Svorkové bloky, 3-pólové s čelním krytem
  • Svorkové bloky dělené, 3-pólové, bez čelního krytu
  • Pro ploché nebo kruhové vodiče

Rozšířené informace

Svorkové panely / moduly, 3-pólové s čelním krytem

Objednací číslo Pro typ profilu Proudová zatížitelnost [A] Pro kruhový vodič [mm2] Pro plochý vodič [mm] Šířka panelu [mm]
01240.000 H, HH, TCC-profil 300 6...50 9 x 6 54
01243.000 H, HH, TCC-profil 440 35...120 15.5 x 10 81
01199.000 H, HH, TCC-profil 460 95...185  - 135
01754.000 H, HH, TCC-profil 560 120...300  - 135
01753.000 H, HH, TCC-profil 800  - 32 x 20 135

Svorkové panely / moduly, dělené, 3-pólové, bez čelního krytu

Objednací číslo Pro typ profilu Proudová zatížitelnost [A] Pro kruhový vodič [mm2] Pro plochý vodič [mm] Šířka panelu [mm]
01537.000 H, HH, TCC-profil 560 120...300 - min. 153
01538.000 H, HH, TCC-profil 800 - 32 x 20 min. 153
