Svorky pro ploché vodiče
Speciální svorky s jednoduchým a rychlým způsobem montáže. Určeno pro vodiče s kruhovým (95 - 300 mm2) i plochým průřezem (do 100x10 mm).
Cena od 329 Kč
od 398,09 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (13)
Dotaz na produktPorovnat
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.
Varianty k produktu Svorky pro ploché vodiče (13)

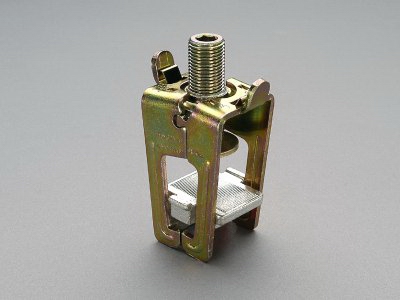

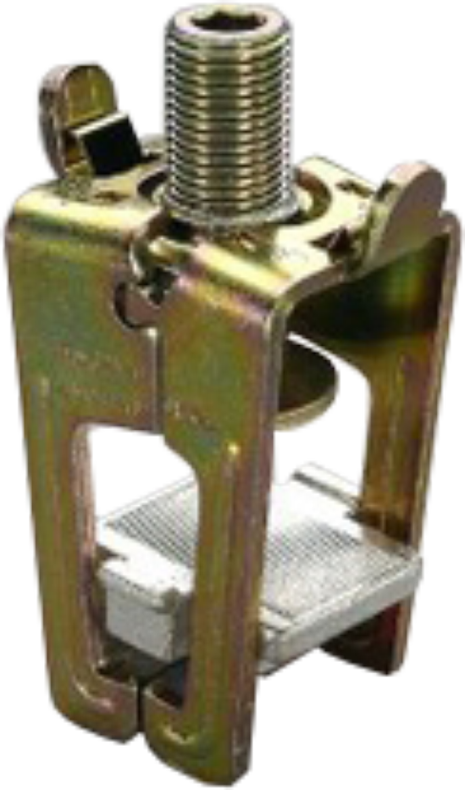

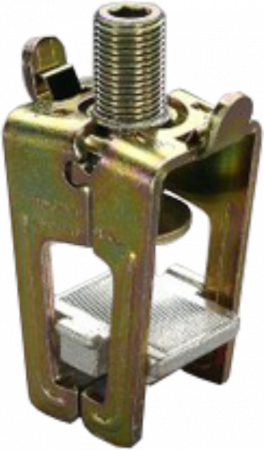

Svorka CRITO, 20x3-32x10mm
Pro lamelové připojnice 3x20x1-32x24x1mm (pro 60mm, 100mm, 185mm systém a CNJ); jmenovitý proud, napětí: 550A, 690V (UL 420A, 600V); rozměry: 41 x 51 x 86 mm;
Pro přípojnice: 20, 25, 30 x 5, 10 mm a profilové;
Pro přípojnice: 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 01759.000
EAN: 4021267017590
Záruka: 24 m.
Není skladem
Prověříme pro Vás
445 Kč/ks
538,45 Kč s DPH
+-
60Classic, 185Power, CNJ

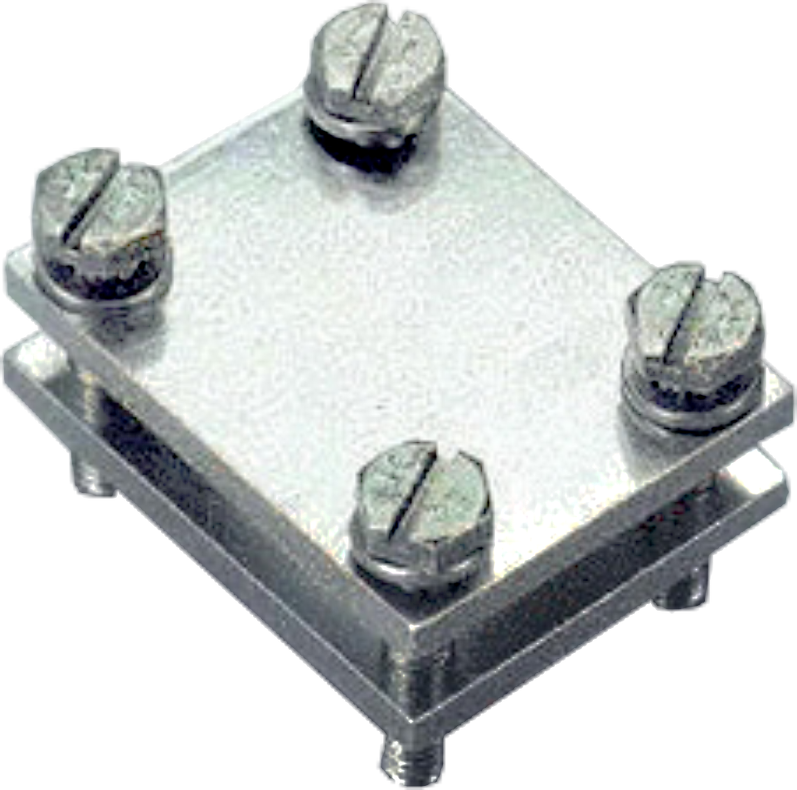

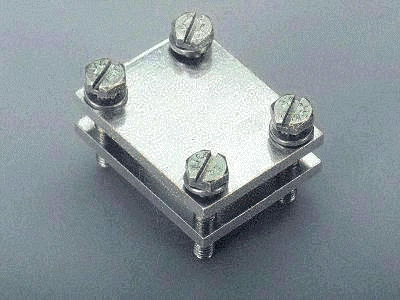

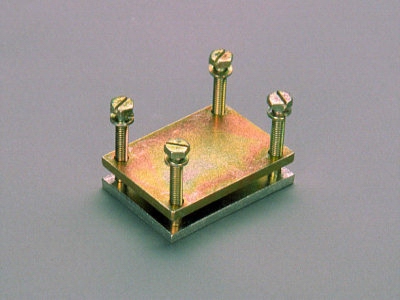

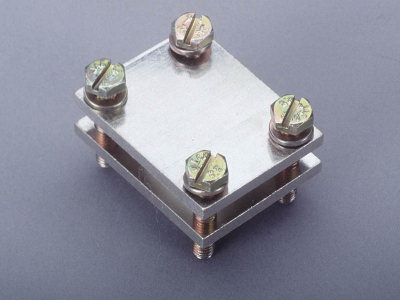

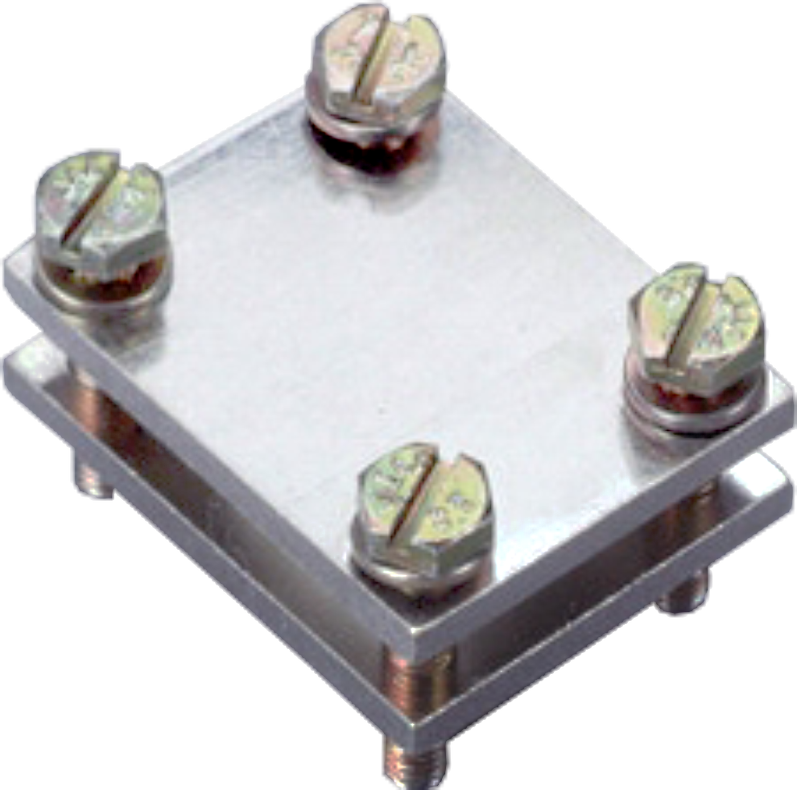

Svorka profilová (H), 51x 5-28mmSvorková plocha: 51 x 5 - 28 mm; pro H profil;
OBJ: 01906.000
EAN: 4021267019068
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 260 Kč/ks
1 524,60 Kč s DPH
+-
60Classic, 185Power, CNJ

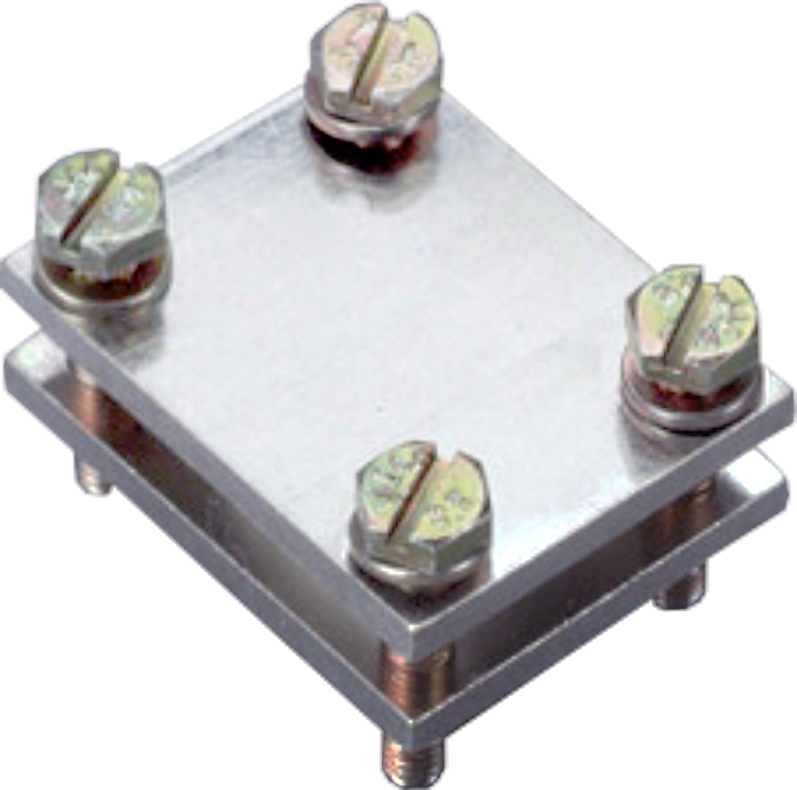

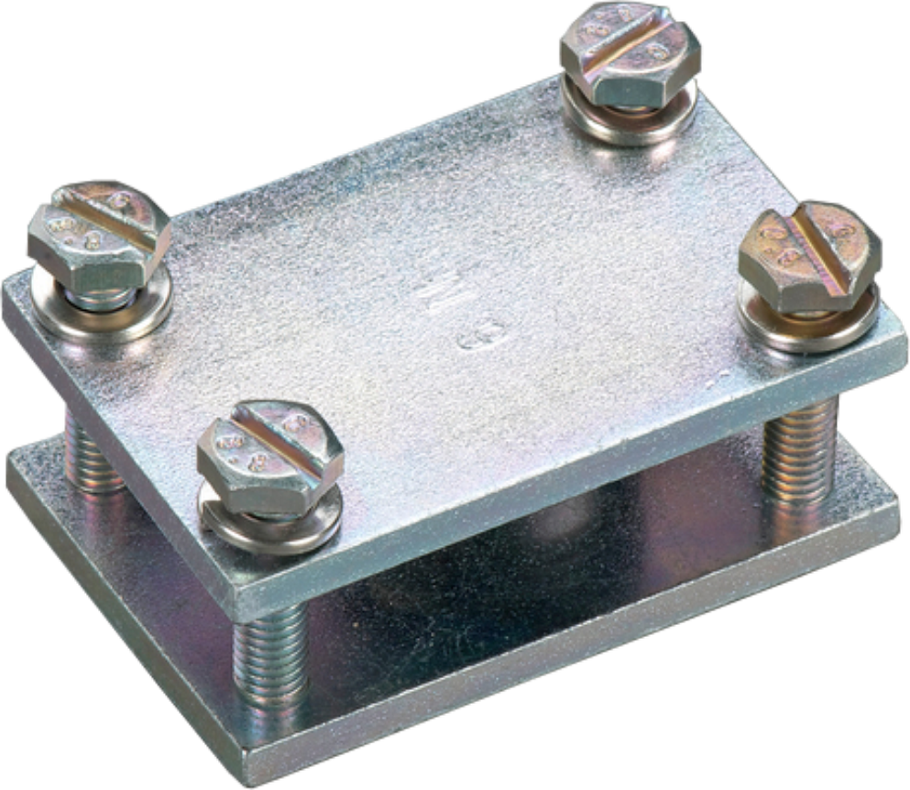

Svorka profilová (H), 64x 5-28mmSvorková plocha: 64 x 5 - 28 mm; pro H profil;
OBJ: 01907.000
EAN: 4021267019075
Záruka: 24 m.
Skladem v GHV
skladem 7 ks
1 288 Kč/ks
1 558,48 Kč s DPH
+-

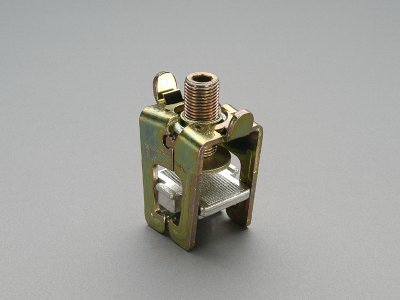

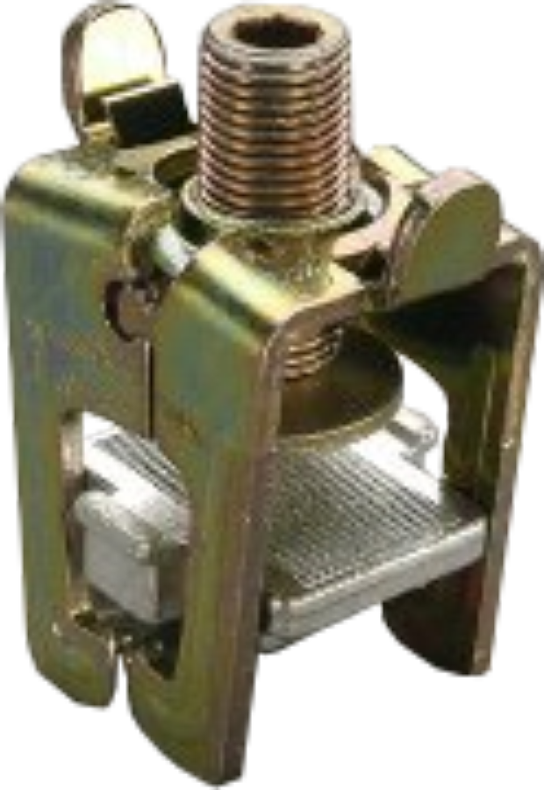

Svorka CRITO, 20x3-32x15mm
Pro lamelové připojnice 3x20x1-10x24x1mm (pro 60mm, 100mm, 185mm systém a CNJ); jmenovitý proud, napětí: 500A, 690V (UL 420A, 600V); rozměry: 38 x 51 x 70 mm;
Pro přípojnice: 20, 25, 30 x 5, 10 mm a profilové;
Pro přípojnice: 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 01319.000
EAN: 4021267013196
Záruka: 24 m.
Není skladem
Prověříme pro Vás
329 Kč/ks
398,09 Kč s DPH
+-
60Classic, 185Power, CNJ

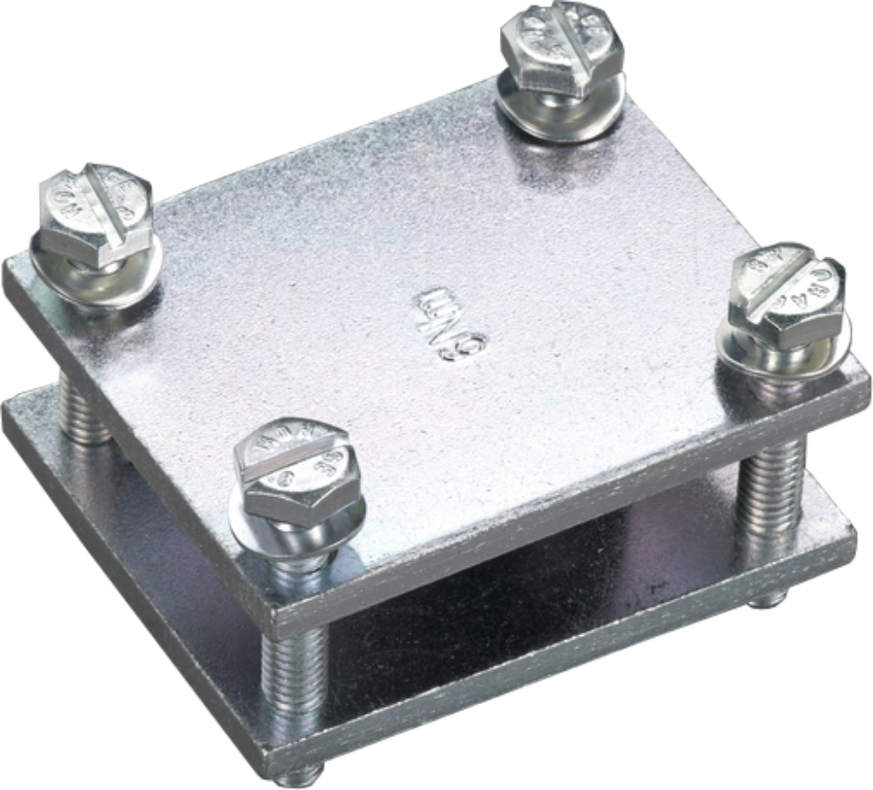

Svorka profilová (H), 41x 20-42mmSvorková plocha: 41 x 20 - 42 mm; pro H profil;
OBJ: 01185.000
EAN: 4021267011857
Záruka: 24 m.
Skladem v GHV
skladem 2 ks
1 300 Kč/ks
1 573 Kč s DPH
+-

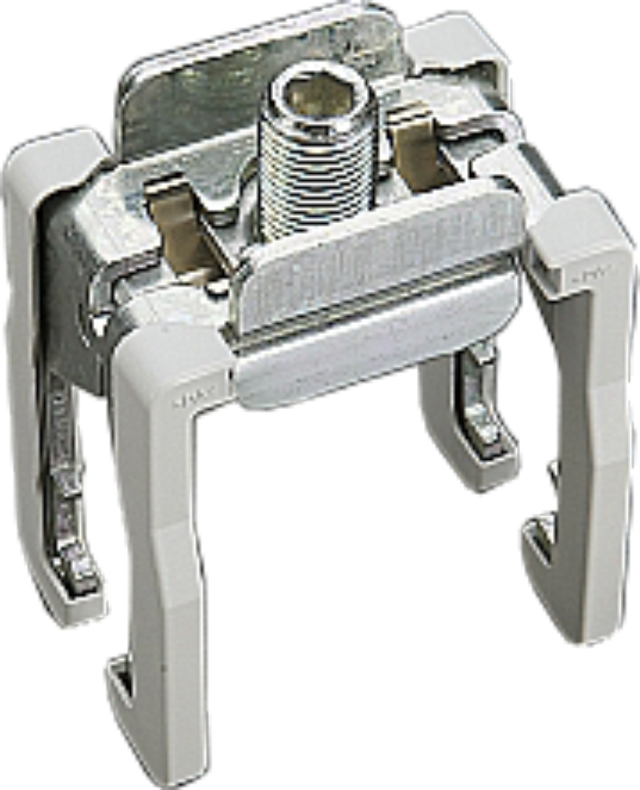

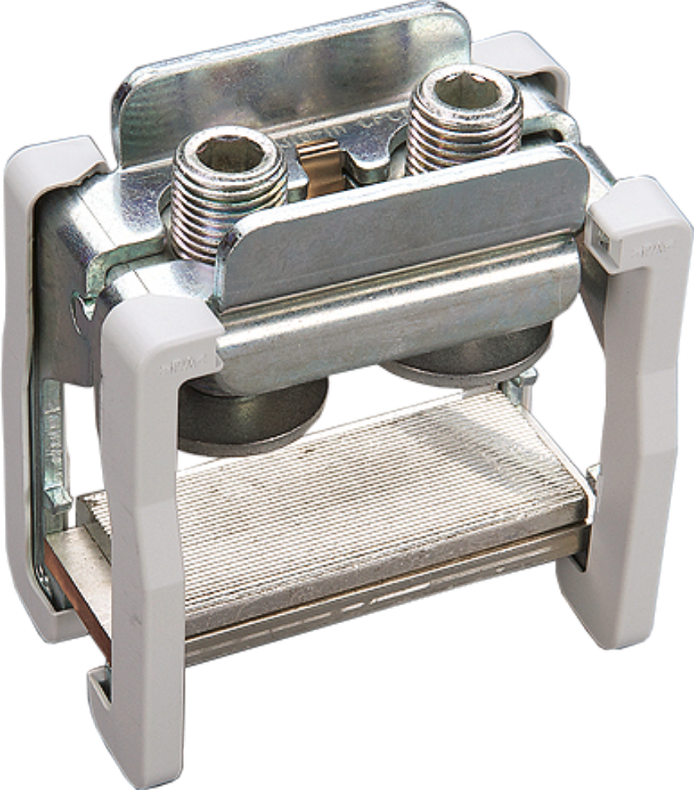

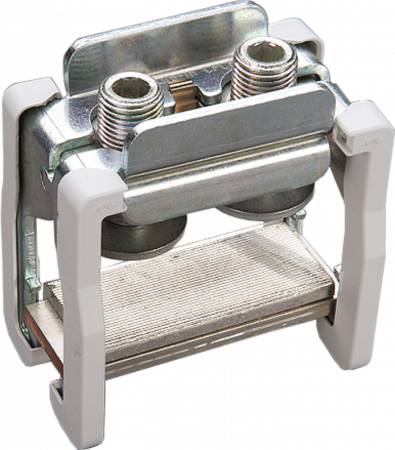

Připojovací svorka 60Classic, 100Energy, 185Power

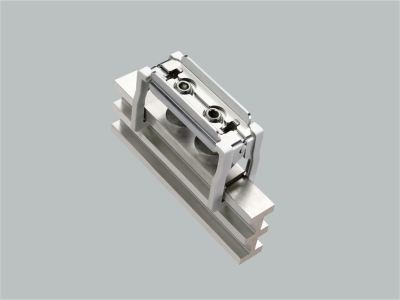

CRITO 55x10-28mmPro ploché a lamelové přípojnice; připoj. prostor: 55x10-28mm;
jmenovitý proud (IEC/UL): 1600A (2000A v případě CNJ), 1200A;
jmenovité napětí (IEC/UL): 690V, 600V;
Pro přípojnice: 30 x 10 mm a profilové;
jmenovitý proud (IEC/UL): 1600A (2000A v případě CNJ), 1200A;
jmenovité napětí (IEC/UL): 690V, 600V;
Pro přípojnice: 30 x 10 mm a profilové;
OBJ: 01069.000
EAN: 4021267010690
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 379 Kč/ks
1 668,59 Kč s DPH
+-
60Classic, 185Power, CNJ

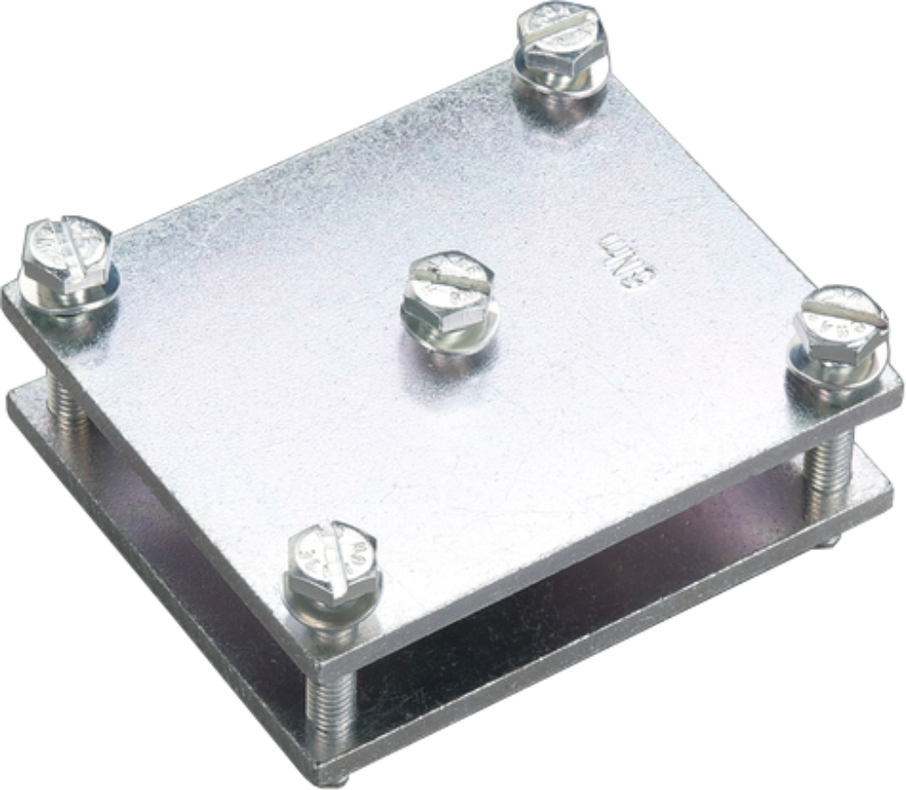

Svorka profilová (H),101x 20-42mmSvorková plocha: 101 x 20 - 42 mm; pro H profil;
OBJ: 01935.000
EAN: 4021267019358
Záruka: 24 m.
Skladem v GHV
skladem 2 ks
2 640 Kč/ks
3 194,40 Kč s DPH
+-
Připojovací svorka 60Classic, 100Energy, 185Power
CRITO 68x10-28mmPro ploché a lamelové přípojnice; připoj. prostor: 68x10-28mm; jmenovitý proud (IEC/UL): 1600A (2000A v případě CNJ), 1400A; jmenovité napětí (IEC/UL): 690V, 600V;
Pro přípojnice: 30 x 10 mm a profilové;
Pro přípojnice: 30 x 10 mm a profilové;
OBJ: 01070.000
EAN: 4021267010706
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 693 Kč/ks
2 048,53 Kč s DPH
+-
60Classic, 185Power, CNJ

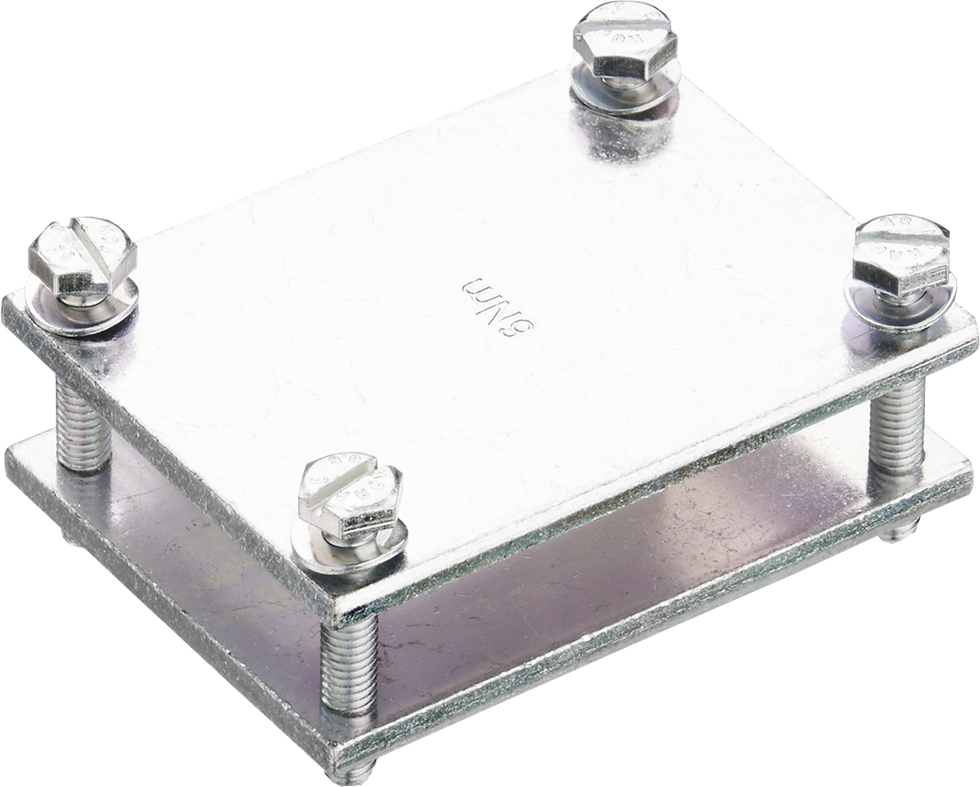

Svorka profilová (H), 51x 20-42mmSvorková plocha: 51 x 20 - 42 mm; pro H profil;
OBJ: 01936.000
EAN: 4021267019365
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 565 Kč/ks
1 893,65 Kč s DPH
+-
60Classic, 185Power, CNJ
Svorka profilová (H), 64x 20-42mmSvorková plocha: 64 x 20 - 42 mm; pro H profil;
OBJ: 01911.000
EAN: 4021267019112
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 670 Kč/ks
2 020,70 Kč s DPH
+-
60Classic, 185Power, CNJ
Svorka profilová (H), 81x 20-42mmSvorková plocha: 81 x 20 - 42 mm; pro H profil;
OBJ: 01934.000
EAN: 4021267019341
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 119 Kč/ks
2 563,99 Kč s DPH
+-
60Classic, 185Power, CNJ

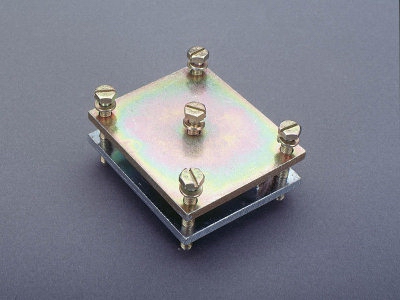

Svorka profilová (HH), 64x23-45mmSvorková plocha: 64 x 23 - 45 mm; pro HH profil;
OBJ: 01008.000
EAN: 4021267010089
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
60Classic, 185Power, CNJ
Svorka profilová (HH),101x 23-45mmSvorková plocha: 101 x 23 - 45 mm; pro HH profil;
OBJ: 01186.000
EAN: 4021267011864
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Popis výrobku
Svorky pro ploché vodiče
- Násuvné svorky s průřezem připojeného vodiče do 100x10 mm
- Profilové svorky s průřezem připojeného vodiče do 100x10 mm
- Montáž těchto svorek je velice jednoduchá a je možné připojit na přípojnici i průchozí vodič bez přerušení
Rozšířené informace
Násuvné svorky
| Objednací číslo | Proudová zatížitelnost [A] | Pro přípojnici | Rozměr připojovacího otvoru svorky [mm] |
|---|---|---|---|
| 01319.000 | 750 | H, HH, TCC-profil | 24 x 25 |
| 01759.000 | 800 | H, HH, TCC-profil | 32 x 25 |
| 01069.000 | 1600/2000* | H, HH, TCC-profil | 55 x 28 |
| 01070.000 | 1600/2000* | H, HH, TCC-profil | 68 x 28 |
| 01071.000 | 1600/2800* | H, HH, TCC-profil | 105 x 28 |
*V případě umístění svorky do středu přípojnicového systému, aby na každé straně byl proudový odběr max. 1000A napájení ze středu
Profilové svorky
| Objednací číslo | Proudová zatížitelnost [A] | Pro přípojnici | Rozměr připojovacího otvoru svorky [mm] |
|---|---|---|---|
| 01185.000 | 1600 | H-profil | 41 x 42 |
| 01906.000 | 1600 | H-profil | 51 x 28 |
| 01907.000 | 1600 | H-profil | 64 x 28 |
| 01936.000 | 1600/2000* | H-profil | 51 x 42 |
| 01911.000 | 1600/2000* | H-profil | 64 x 42 |
| 01934.000 | 1600/2500* | H-profil | 81 x 42 |
| 01935.000 | 1600/2800* | H-profil | 101 x 42 |
| 01513.000 | 1600/2000* | HH-profil | 41 x 45 |
| 01008.000 | 1600/2000* | HH-profil | 64 x 45 |
| 01186.000 | 1600/2800* | HH-profil | 101 x 45 |
