Svorky pro ploché vodiče

Speciální svorky s jednoduchým a rychlým způsobem montáže. Určeno pro vodiče s kruhovým (95 - 300 mm2) i plochým průřezem (do 100x10 mm).

Dostupnost: Skladem v GHV
Vybrat variantu (13)
ChatDotaz na produkt
PorovnáníPorovnat
Radek Odložilík
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.

Varianty k produktu Svorky pro ploché vodiče (13)

Filtrace
Skladem
01759

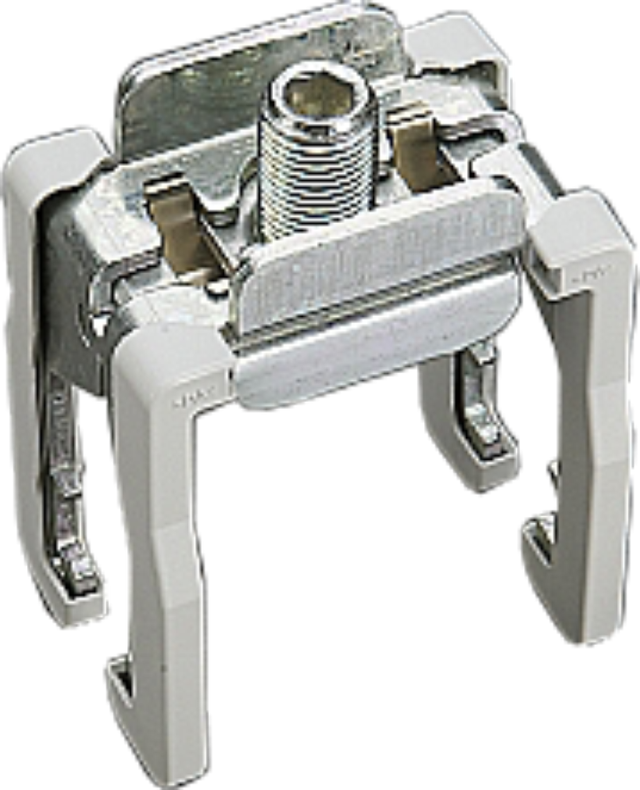

Svorka CRITO, 20x3-32x10mm
Pro lamelové připojnice 3x20x1-32x24x1mm (pro 60mm, 100mm, 185mm systém a CNJ); jmenovitý proud, napětí: 550A, 690V (UL 420A, 600V); rozměry: 41 x 51 x 86 mm;
Pro přípojnice: 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 01759.000
EAN: 4021267017590
Záruka: 24 m.
Skladem v GHV
skladem 2 ks
Na dotaz
Poptejte cenu
Porovnání
01906
60Classic, 185Power, CNJ

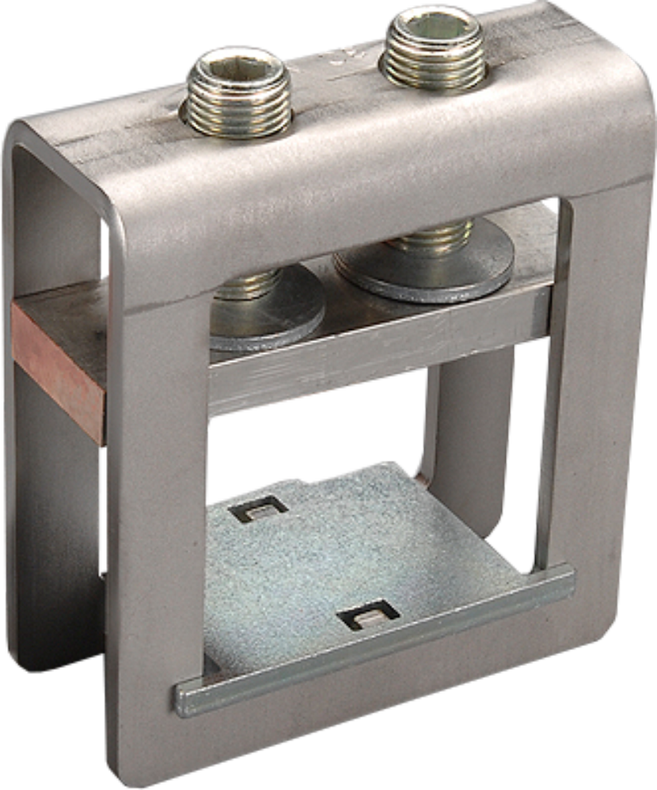

Svorka profilová (H), 51x 5-28mm
Svorková plocha: 51 x 5 - 28 mm; pro H profil;
OBJ: 01906.000
EAN: 4021267019068
Záruka: 24 m.
Skladem v GHV
skladem 2 ks
Na dotaz
Poptejte cenu
Porovnání
01319
Svorka CRITO, 20x3-32x15mm
Pro lamelové připojnice 3x20x1-10x24x1mm (pro 60mm, 100mm, 185mm systém a CNJ); jmenovitý proud, napětí: 500A, 690V (UL 420A, 600V); rozměry: 38 x 51 x 70 mm;
Pro přípojnice: 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 01319.000
EAN: 4021267013196
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
Na dotaz
Poptejte cenu
Porovnání
01907
60Classic, 185Power, CNJ

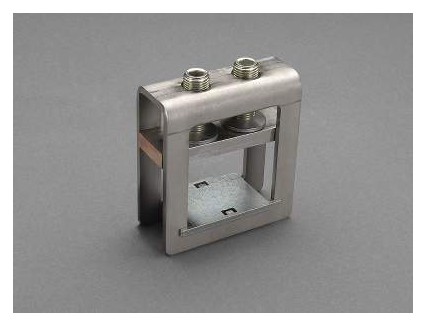

Svorka profilová (H), 64x 5-28mm
Svorková plocha: 64 x 5 - 28 mm; pro H profil;
OBJ: 01907.000
EAN: 4021267019075
Záruka: 24 m.
Skladem v GHV
skladem 7 ks
Na dotaz
Poptejte cenu
Porovnání
01185
60Classic, 185Power, CNJ

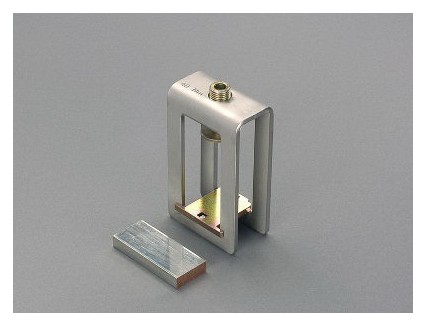

Svorka profilová (H), 41x 20-42mm
Svorková plocha: 41 x 20 - 42 mm; pro H profil;
OBJ: 01185.000
EAN: 4021267011857
Záruka: 24 m.
Skladem v GHV
skladem 8 ks
Na dotaz
Poptejte cenu
Porovnání
01069

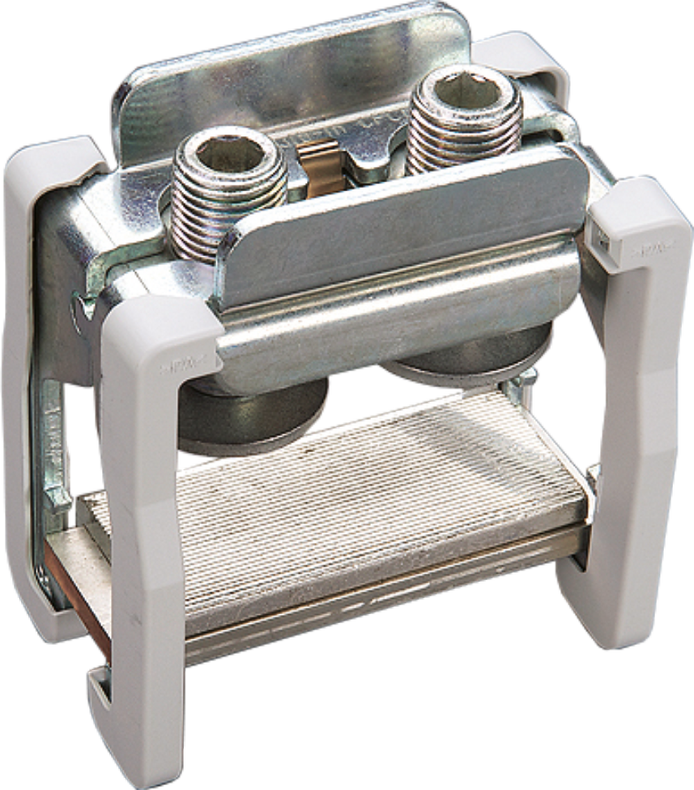

Připojovací svorka 60Classic, 100Energy, 185Power
CRITO 55x10-28mm
Pro ploché a lamelové přípojnice; připoj. prostor: 55x10-28mm;
jmenovitý proud (IEC/UL): 1600A (2000A v případě CNJ), 1200A;
jmenovité napětí (IEC/UL): 690V, 600V;
Pro přípojnice: 30 x 10 mm a profilové;
OBJ: 01069.000
EAN: 4021267010690
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
01935
60Classic, 185Power, CNJ
Svorka profilová (H),101x 20-42mm
Svorková plocha: 101 x 20 - 42 mm; pro H profil;
OBJ: 01935.000
EAN: 4021267019358
Záruka: 24 m.
Skladem v GHV
skladem 2 ks
Na dotaz
Poptejte cenu
Porovnání

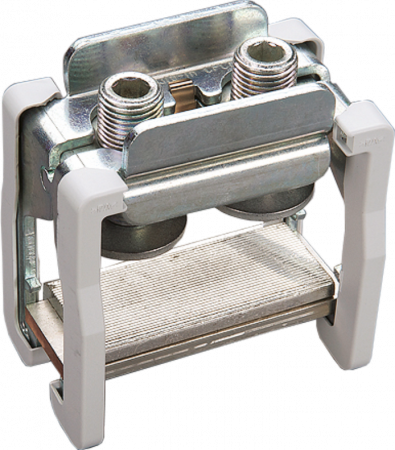

01070
Připojovací svorka 60Classic, 100Energy, 185Power
CRITO 68x10-28mm
Pro ploché a lamelové přípojnice; připoj. prostor: 68x10-28mm; jmenovitý proud (IEC/UL): 1600A (2000A v případě CNJ), 1400A; jmenovité napětí (IEC/UL): 690V, 600V;
Pro přípojnice: 30 x 10 mm a profilové;
OBJ: 01070.000
EAN: 4021267010706
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
01936
60Classic, 185Power, CNJ

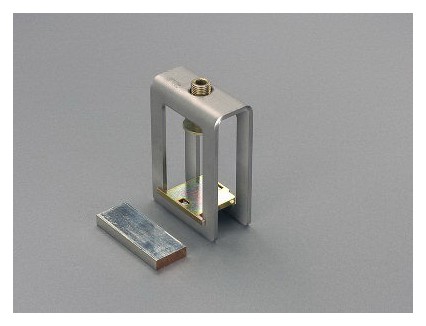

Svorka profilová (H), 51x 20-42mm
Svorková plocha: 51 x 20 - 42 mm; pro H profil;
OBJ: 01936.000
EAN: 4021267019365
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
01911
60Classic, 185Power, CNJ
Svorka profilová (H), 64x 20-42mm
Svorková plocha: 64 x 20 - 42 mm; pro H profil;
OBJ: 01911.000
EAN: 4021267019112
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
01934
60Classic, 185Power, CNJ
Svorka profilová (H), 81x 20-42mm
Svorková plocha: 81 x 20 - 42 mm; pro H profil;
OBJ: 01934.000
EAN: 4021267019341
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
01008
60Classic, 185Power, CNJ
Svorka profilová (HH), 64x23-45mm
Svorková plocha: 64 x 23 - 45 mm; pro HH profil;
OBJ: 01008.000
EAN: 4021267010089
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
01186
60Classic, 185Power, CNJ

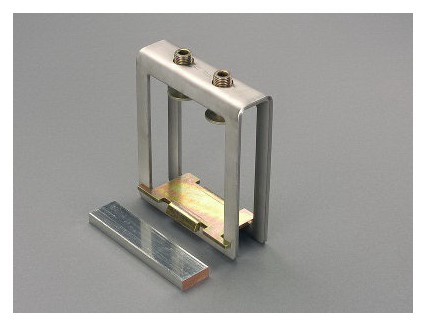

Svorka profilová (HH),101x 23-45mm
Svorková plocha: 101 x 23 - 45 mm; pro HH profil;
OBJ: 01186.000
EAN: 4021267011864
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

Popis výrobku

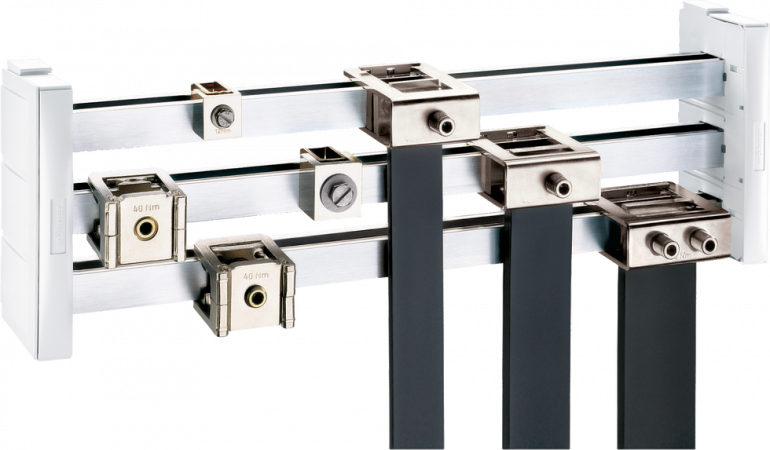

Svorky pro ploché vodiče

  • Násuvné svorky s průřezem připojeného vodiče do 100x10 mm
  • Profilové svorky s průřezem připojeného vodiče do 100x10 mm
  • Montáž těchto svorek je velice jednoduchá a je možné připojit na přípojnici i průchozí vodič bez přerušení

Rozšířené informace




Násuvné svorky

Objednací číslo Proudová zatížitelnost [A] Pro přípojnici Rozměr připojovacího otvoru svorky [mm]
01319.000 750 H, HH, TCC-profil   24 x 25
01759.000 800 H, HH, TCC-profil   32 x 25
01069.000 1600/2000* H, HH, TCC-profil   55 x 28
01070.000 1600/2000* H, HH, TCC-profil   68 x 28
01071.000 1600/2800* H, HH, TCC-profil 105 x 28
*V případě umístění svorky do středu přípojnicového systému, aby na každé straně byl proudový odběr max. 1000A napájení ze středu

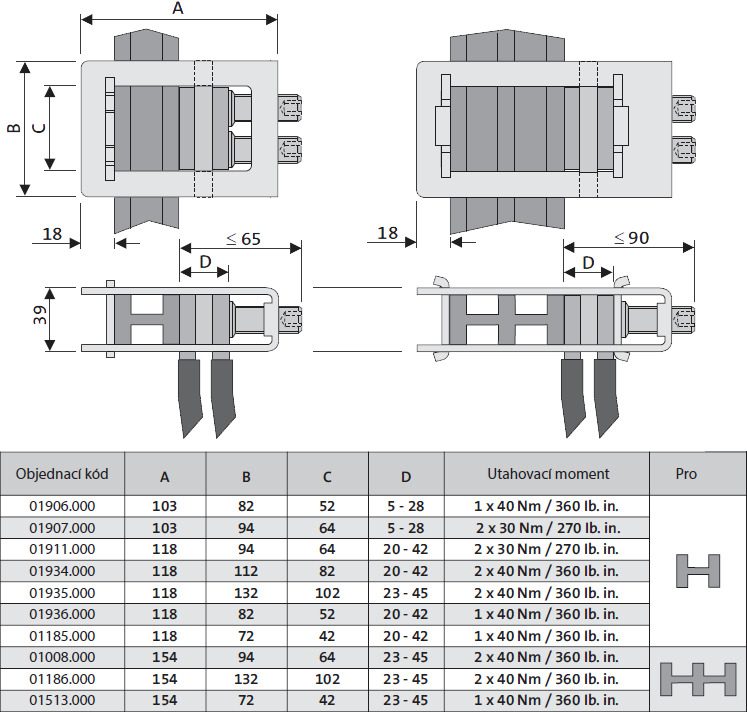

Profilové svorky

Objednací číslo Proudová zatížitelnost [A] Pro přípojnici Rozměr připojovacího otvoru svorky [mm]
01185.000 1600 H-profil   41 x 42
01906.000 1600 H-profil   51 x 28
01907.000 1600 H-profil   64 x 28
01936.000 1600/2000* H-profil   51 x 42
01911.000 1600/2000* H-profil   64 x 42
01934.000 1600/2500* H-profil   81 x 42
01935.000 1600/2800* H-profil 101 x 42

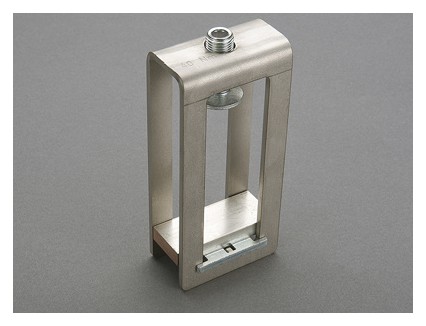

01513.000 1600/2000* HH-profil   41 x 45
01008.000 1600/2000* HH-profil   64 x 45
01186.000 1600/2800* HH-profil 101 x 45
