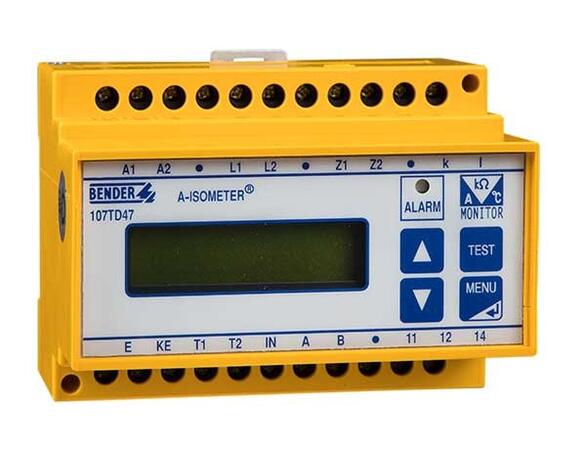

107TD47 - Hlídač izolačního stavu ve zdravotnictví
Kompaktní přístroj pro monitorování izolačního stavu jedno a třífázových IT sítí s napětím do 230 V v souladu s požadavky norem ČSN 33 2000-7-710, ČSN 33 2140, TNI 33 2140 a ČSN EN 61 557-8.
Dotaz na produktPorovnat
Nahrazeno produkty
Hlídač izolačního stavu pro jednofázové střídavé IT sítě do 230 V určený pro monitorování lékařských a zdravotnických prostor s integrovaným monitorováním zatížení a teploty oddělovacích transformátorů a generátorem proudu pro lokalizaci poruchy.
Volitelné příslušenství k 107TD47 - Hlídač izolačního stavu ve zdravotnictví
Zjistit více
Popis výrobku
- Izolační odpor 50...500 kΩ
- Zatěžovací proud 5...50 A
- Teplota transformátoru
- AMP měřicí princip, který zajišťuje bezpečné monitorování izolačního odporu v souladu s IEC 60364-7-710:2002-11, IEC 61557-8:2007-01, DIN VDE 0100-710:2002-11 a ČSN 332140 a TNI 332140 a ČSN EN 61557-8
- Hlídač je určen také pro obvody obsahující DC komponenty
- Zvýšení bezpečnosti z důvodu kontinuálního monitorování připojení sítě a PE, proudového transformátoru a termočlánku
- Jednoduché nastavení a signalizace pomocí textového menu na LC displeji
- Komunikace se signalizačními a testovacími panely, jako jsou např. MK2007 a MK2430, MK800 a TM800 po dvoudrátové sběrnici RS485
Rozšířené informace
Popis a použití
Přístroj ISOMETER® 107TD47 je sdružené zařízení určené k monitorování izolačního odporu v neuzemněných sítích (IT sítích) určených pro napájení zdravotnických prostor v souladu s IEC 60364-7-710:2001 a DIN VDE 0107:1994-10.
- monitorování izolačního stavu střídavých IT sítí a galvanicky připojených stejnosměrných obvodů
- monitorování zatěžovacího proudu oddělovacích transformátorů IT sítí do 50 A (s proudovým transformátorem STW2)
- monitorování teploty vinutí transformátoru IT sítí
- komunikace s ostatními přístroji po dvoudrátové sběrnici pomocí rozhraní RS485 s protokolem BMS
Funkce
Monitorování izolace: monitoruje izolační odpor v jednofázových nebo třífázových střídavých IT sítích, které mohou též obsahovat stejnosměrné komponenty. Měřicí signál přístroje se automaticky přizpůsobuje svodové kapacitě obvodu (max. 5 µF). Monitorování zátěže: prostřednictvím proudového transformátoru STW2 přístroj sleduje zatížení oddělovacího transformátoru v procentech. Ve spojení s třífázovým adaptérem LSD470 je možné monitorovat také třífázové sítě. Monitorování teploty: použitím termočlánků PTC umístěných ve vinutí oddělovacích transformátorů monitoruje teplotu oddělovacího transformátoru Monitorování připojení: přístroj kontroluje připojení k měřené síti, zemní přívod, přívod a zkrat měřicího transformátoru STW2, vlastní závadu přístroje. Vyhodnocení: pokud jedna z měřených hodnot překročí nastavenou prahovou hodnotu, přístroj signalizuje alarmové hlášení. Rozsvítí se ALARM LED, přepne alarmové relé a zobrazí se hlášení na LC displeji. Toto hlášení se přenese po dvoudrátové sběrnici RS485 (s BMS protokolem) na další přístroje firmy BENDER, jako jsou signalizační a testovací panely. Převodník signálu: prostřednictvím pomocných kontaktů nebo digitálních vstupů umožňuje převést alarmové hlášení z jiného hlídače izolace pro operační lampu, nebo jiného zařízení jako UPS do BMS sběrnice a zobrazit toto hlášení na další přístroje firmy BENDER, jako jsou signalizační a testovací panely.
Normy
- ČSN 332140
- TNI 332140
- STN 332140
- DIN EN 61557-8 (VDE 0413 část 8)
- IEC 61557-8
- EN 61557-8
- DIN VDE 0100-710 (VDE 0100 část 710)
- ÖVE-EN7
- ASTM F 1207
- IEC 60364-7-710

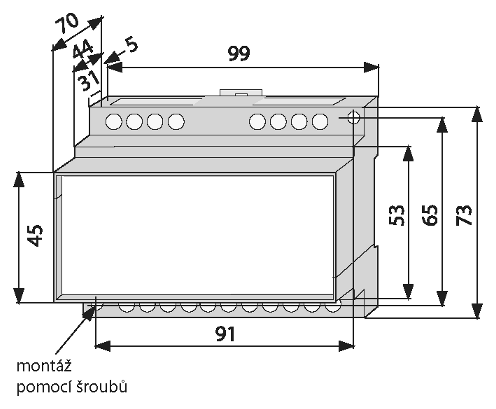

Rozměry pouzdra X470
Technické údaje
| Izolace dle IEC 60664-1 | |
| Jmenovité izolační napětí | AC 250 V |
|---|---|
| Jmenovité pulzní zkušební napětí | 4 kV |
| Parametry napájení | |
| Jmenovité pracovní napětí Us | viz údaje pro objednávku |
|---|---|
| Rozsah pracovního napětí | 0,85...1,15 Us |
| Vlastní spotřeba | 3 VA |
| Monitorování izolace | |
| Monitorována síť Un | viz údaje pro objednávku |
|---|---|
| Hodnota reakce Ran | 50...500 kΩ |
| Měřicí rozsah | 10...5000 kΩ |
| Přesnost | 0...10 % |
| Doba odezvy tan při RF=0,5×Ran a Ce=1 µF | 3 s |
| Hystereze | 25 % |
| Měřicí napětí Um | ≤ 12 V |
| Měřicí proud Im (při RF=0 Ω) | ≤ 50 μA |
| Vnitřní DC odpor Ri | ≥ 240 kΩ |
| Vnitřní impedance Zi při 50 Hz | ≥ 200 kΩ |
| Přípustné externí stejnosměrné napětí Ufg | ≤ DC 375 V |
| Svodová kapacita Ce | ≤ 5 μF |
| Monitorováni proudu: | |
| Hodnota reakce | 5...50 A |
|---|---|
| Hystereze | 4 % |
| Vliv teploty | < 0,15 % / °C |
| Monitorováni teploty | |
| Hodnota reakce | 4 kΩ |
|---|---|
| Hodnota uvolněni | 1,6 kΩ |
| PTC termistory dle DIN 44081 | max. 6 v sérii |
| Zobrazení, paměť | |
| Zobrazení | Podsvětlený LC displej 2×16 znaků (3,5 mm) |
|---|---|
| Vstupy/výstupy | |
| Tlačítko TEST | N/O kontakt |
|---|---|
| Hlášení z hlídače izolace op. lampy | N/C kontakt |
| Rozhraní | |
| Protokol | BMS/RS485 |
|---|---|
| Max. délka kabelů | 1200 m |
| Doporučený typ kabelů | J(Y)STY 2×0,8, stíněný, jedna strana připojena k PE |
| Zakončovací odpor | 120 Ω (0,25 W) |
| Rozsah adres | 2...90 |
| Spínací prvky | |
| Spínací relé | 1 přepínací kontakt |
|---|---|
| Pracovní režim | N/C nebo N/O (od výrobce nastaveno N/O) |
| Všeobecná data | |
| Typ připojení vodičů | šroubové připojení |
|---|---|
| Pracovní teplota okolí | -10...55 °C |
| Skladovací teplota | -40...70 °C |
| Pracovní režim | trvalý provoz |
| Montáž | v jakékoli pozici |
| Stupeň krytí, vnitřní součásti (DIN EN 60529) |
IP30 |
| Stupeň krytí, vnitřní součásti (DIN EN 60529) |
IP20 |
| Materiál pouzdra | polykarbonát |
| Samozhášitelnost | UL94V-0 |
| Rychlá montáž na DIN lištu | dle IEC 60715 |
| Hmotnost | 400 g |
| Pouzdro | X470 |
