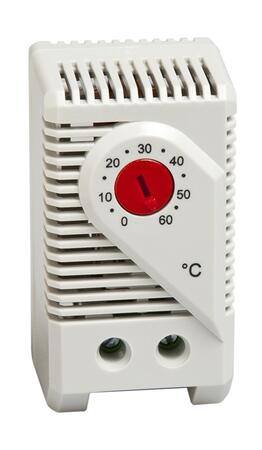

KTO 011 - Termostat s rozpínacím kontaktem
Nastavitelný termostat s rozpínacím kontaktem určený pro vypínání topných těles v okamžiku, kdy teplota uvnitř rozváděčové skříně přesáhne nastavenou hodnotu.
Dostupnost: Prodej ukončen
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.
Popis výrobku
Termostat NC (s rozpínacím kontaktem) je určený pro vypínání topných těles v okamžiku, kdy teplota uvnitř rozváděčové skříně přesáhne nastavenou hodnotu. Termostat zabraňuje přehřátí vnitřku skříně a zvyšuje životnost topných těles.- Mechanický termostat - termobimetal
- Velký rozsah nastavení
- Malé rozměry
- Jednoduchá montáž
- Vysoký spínaný výkon
Rozšířené informace
Rozměrové schéma
Technické údaje
| Hystereze spínání | 7 K (± 4 K tolerance) |
|---|---|
| Čidlo | bimetal |
| Typ kontaktu | mžikový kontakt |
| Životnost | > 100 000 cyklů |
| Max. spínaný výkon | AC 250 V, 10 (2) A AC 120 V, 15 (2) A DC 30 W (při DC 24 V do DC 72V) |
| Max. proud | AC 16A po dobu 10sec. |
| Připojení | dvoupólová svorka 2,5 mm2, utahovací moment 0,5 Nm pevný vodič (drát) 2,5 mm2 lankový vodič 1,5 mm2 |
| Uchycení | příchytka pro 35 mm DIN lištu |
| Kryt | světle šedý plast dle UL94 V-0 |
| Rozměry | 60×33×43 mm |
| Hmotnost | cca. 40 g |
| Montážní poloha | libovolná |
| Provozní teplota | -45 až +80 °C |
| Skladovací teplota | -45 až +80 °C |
| Skladovací/Provozní vlhkost | max. 95% RV (nekondenzující) |
| Stupeň krytí | IP20 |
| Objednací číslo | Rozsah nastavení | Schváleno |
| 01140.0-00 | 0...+60 °C | VDE |
|---|---|---|
| 01142.0-00 | -10...+50 °C | VDE |
| 01159.0-00 | +20...+80 °C | VDE |
| 01140.9-00 | +32...+140 °F | UL File No. E164102 |
| 01142.9-00 | +14...+122 °F | UL File No. E164102 |
| 01146.9-00 | 0...+60 °C | UL File No. E164102 |
