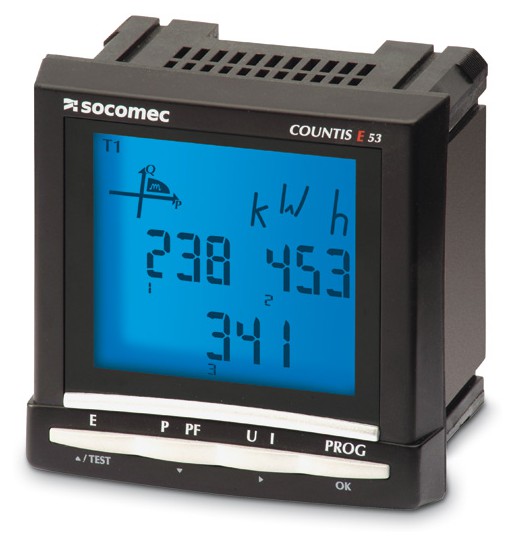

COUNTIS E5x - Trojfázový nepřímý elektroměr do panelu
Trojfázový elektroměr pro nepřímé měření do 9999A s převodem x/5A. Modely COUNTIS E50 a COUNTIS E53.
Dostupnost: Skladem v GHV
Vybrat variantu (2)
Dotaz na produktPorovnat
Ing. Jan Jaroš
Technicko-obchodní specialista multifunkčních měřicích přístrojů, vypínačů a automatických přepínačů SOCOMEC a splétaných spojek a pásků COREX.
Varianty k produktu COUNTIS E5x - Trojfázový nepřímý elektroměr do panelu (2)
Elektroměr
COUNTIS E50, x/5A, 3 fáz., 96x96Trojfázový nepřímý elektroměr do x/5A (do 6000A); Montáž do panelu; Rozměr rámečku: 96x96mm
Měří a zobrazuje základní elektrické veličiny; Napájení: 110...400VAC / 125...350 VDC, 45...65 Hz
Komunikace: Pulzní výstup;
Měří a zobrazuje základní elektrické veličiny; Napájení: 110...400VAC / 125...350 VDC, 45...65 Hz
Komunikace: Pulzní výstup;
Elektroměr
COUNTIS E53, x/5A, 3 fáz., 96x96, RS485Trojfázový nepřímý elektroměr do x/5A (do 6000A); Montáž do panelu; Rozměr rámečku: 96x96mm
Měří a zobrazuje základní elektrické veličiny; Napájení: 110...400VAC / 125...350 VDC, 45...65 Hz
Komunikace: Modbus/RS485; Možno doplnit modul pulsního výstupu: reference 48250080
Měří a zobrazuje základní elektrické veličiny; Napájení: 110...400VAC / 125...350 VDC, 45...65 Hz
Komunikace: Modbus/RS485; Možno doplnit modul pulsního výstupu: reference 48250080
Popis výrobku
COUNTIS E50 je obousměrný elektroměr a multimetr (U, I, P, Q, S a PF). Vše zobrazuje na podsvíceném displeji. E50 dovoluje dálkový odečet pomocí pulzního výstupu. Měření spotřebované energie v kratším časovém úseku je možné pomocí počitadla dílčí spotřeby, které lze vynulovat.
COUNTIS E53 nabízí, oproti E50, navíc komunikaci JBUS/MODBUS RTU s rozhraním RS485. Ostatní funkce jsou shodné s COUNTIS E50. Je bez pulsního výstupu, který je možné doplnit formou doplňkového modulu 48250080.
- Trojfázové provedení pro nepřímé měření proudu s převodem x/5A.
- Velký podsvětlený displej.
- Měření činné energie ve 2 tarifech (E53 ve 4 tarifech - dostupné přes Modbus), ve třídě přesnosti 0,5.
- Doplňková měření parametrů sítě (U, I, P, f, fí, Q, S).
- Záznam částečné energie.
- Pulzní výstup (COUNTIS E50), nebo komunikace Modbus/RS485 (COUNTIS E53); u modelu E53 je možné doplnit pulzní výstup přídavným modulem 48250080.
- Vyžaduje pomocné napájení v rozsahu 110 - 400VAC (125-350VDC).
- Čelní panel 97x97 mm, montáž do otvoru 92x92 mm.
Rozšířené informace
Parametry přístroje
| Model | Obj.číslo | Pulzní výstup* | Komunikace Modbus (RS485) | 2Tarif* | MID* EN50470 | Multimetr U, I,f, P,Q,S, PF | Měření dodávka /odběr |
| E50 | 48503010 | ano | ne | ano | ne | ano | ano |
|---|---|---|---|---|---|---|---|
| E53 | 48503011 | dodatečně | ano | ano (4) | ne | ano | ano |
*Pulzní výstup: E53 nemá pulzní výstup, ale možno osadit přídavný modul 48250080 | *2Tarif - elektroměr lze přepínat mezi dvěma tarify, u E53 lze využít 4 tarify, dostupné přes Modbus | *MID - elektroměr je dodáván s protokolem o ověření přesnosti dle standardu EN 50470 modul B+D. | *Multimetr - elektroměr měří U, I, f, P,Q,S, PF dostupné přes rozhraní RS485 i viditelné na displeji přístroje | *Měření dodávka/odběr - Detekce směru proudu, zda se jedná o dodávku nebo odběr
